航空整体叶盘压气机转子结构

　　整体叶盘是高性能燃气轮机和航空压气机中典型的一体化转子部件，它把传统装配结构中的轮盘与叶片合并为一个连续承力体，减少了叶根榫头、锁紧件和装配间隙带来的气动损失。该类结构常见于发动机压缩段，也会在工业燃气轮机、小型涡喷涡扇设备以及高速试验装置中使用。三维建模时，不能只把叶片当作独立曲面阵列处理，而要从轮盘基体、叶身型面、前缘后缘、叶根过渡圆角和周向安装关系一起考虑，因为转子在高速旋转下同时承受离心载荷、气动弯曲载荷、振动激励和热场影响。

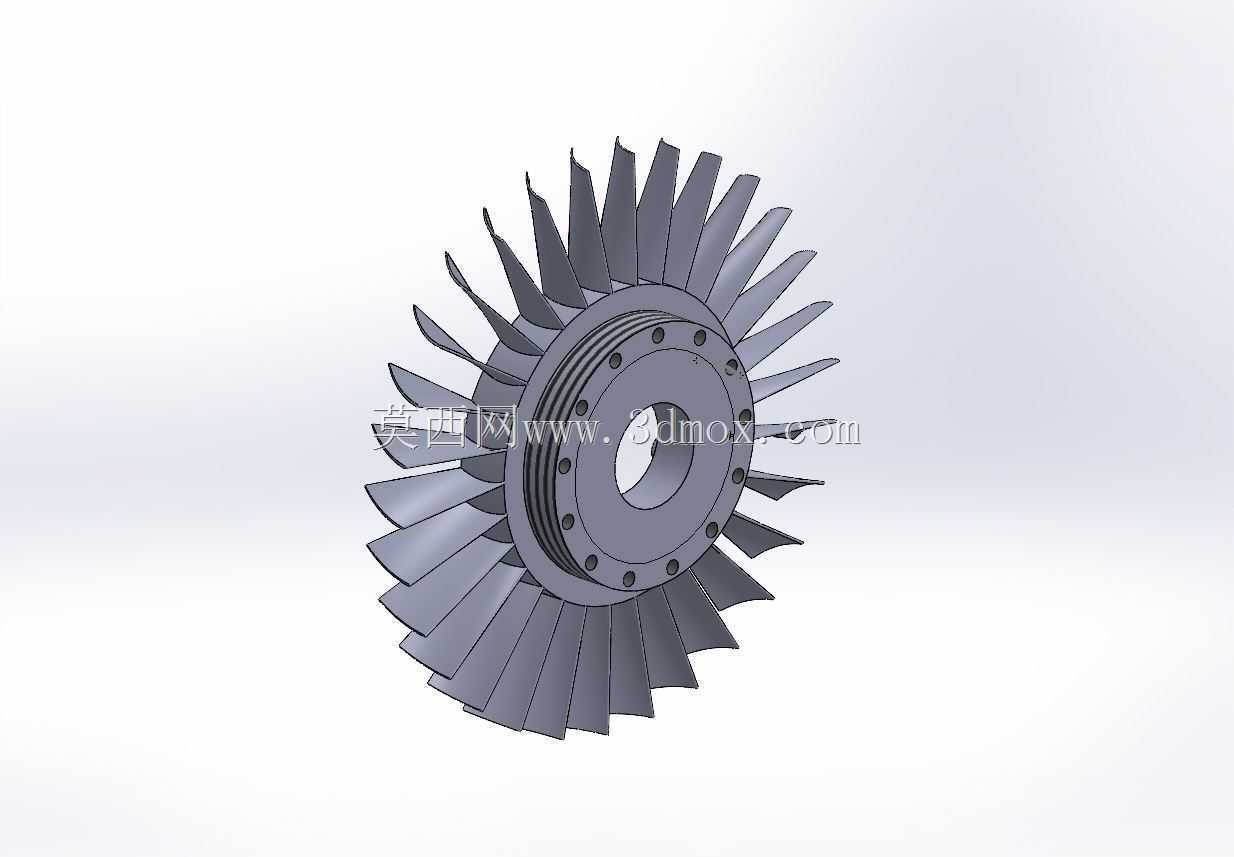

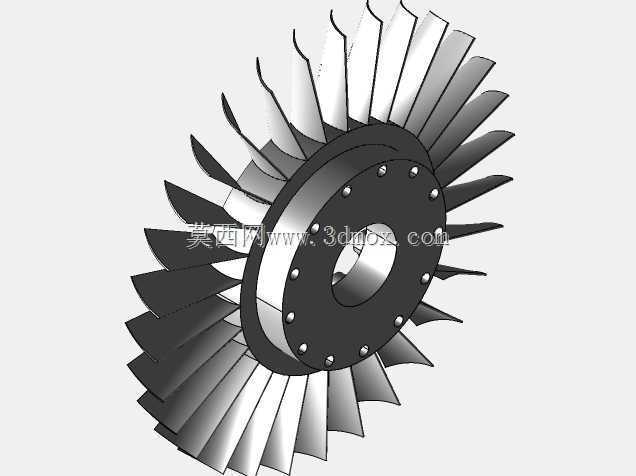

　　从外形上看，该转子由中心轮毂、环形盘体和沿圆周均布的扭曲叶片组成。叶片并非简单直板，而是沿高度方向带有弯扭和厚度变化的叶栅型面：靠近轮盘的叶根区域截面较厚，用于传递离心力并降低应力集中；叶身中部承担主要压缩做功，型面曲率和安装角随半径变化；叶尖区域厚度较薄，需要控制与机匣之间的径向间隙。叶片之间形成连续流道，空气在相邻叶型构成的通道内被加速、转向并增压，因此叶型的弦长、弯角、稠度和扭转规律都会直接影响压气机级效率与稳定工作范围。

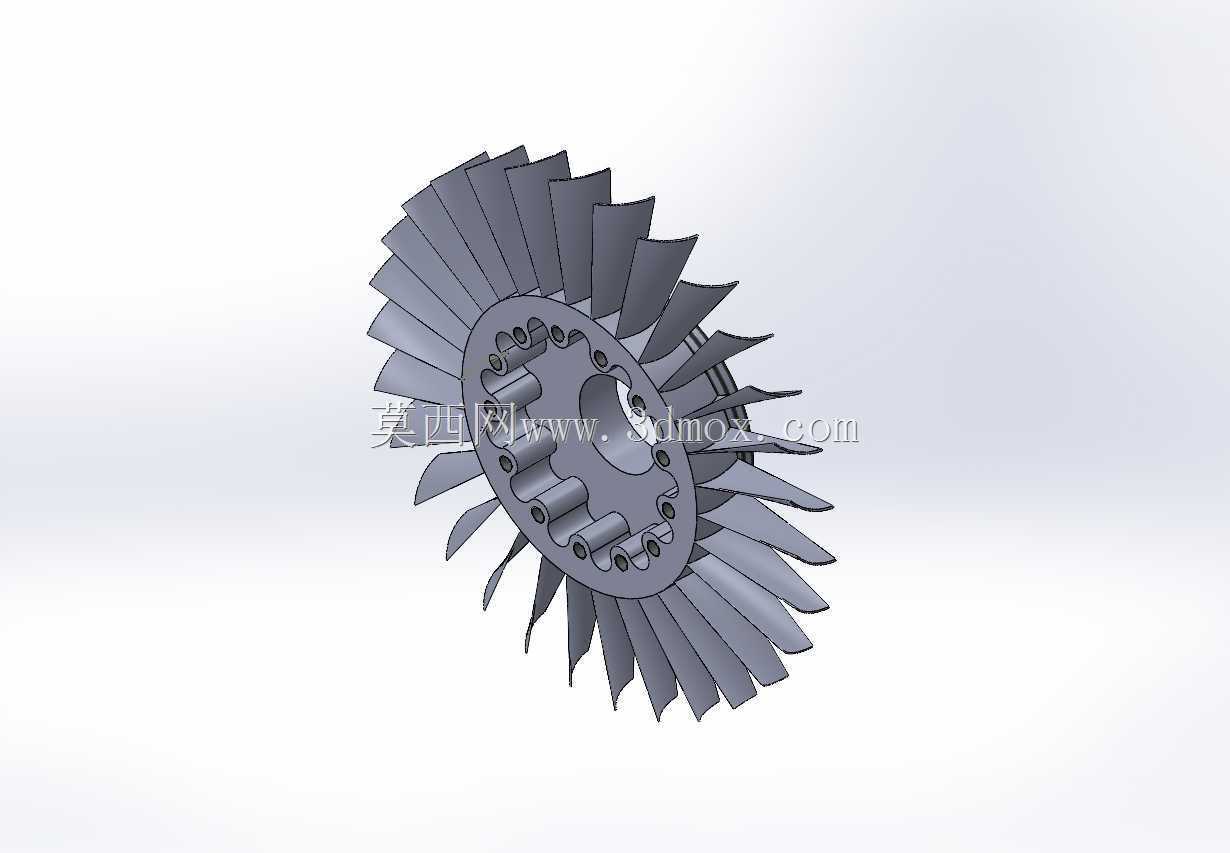

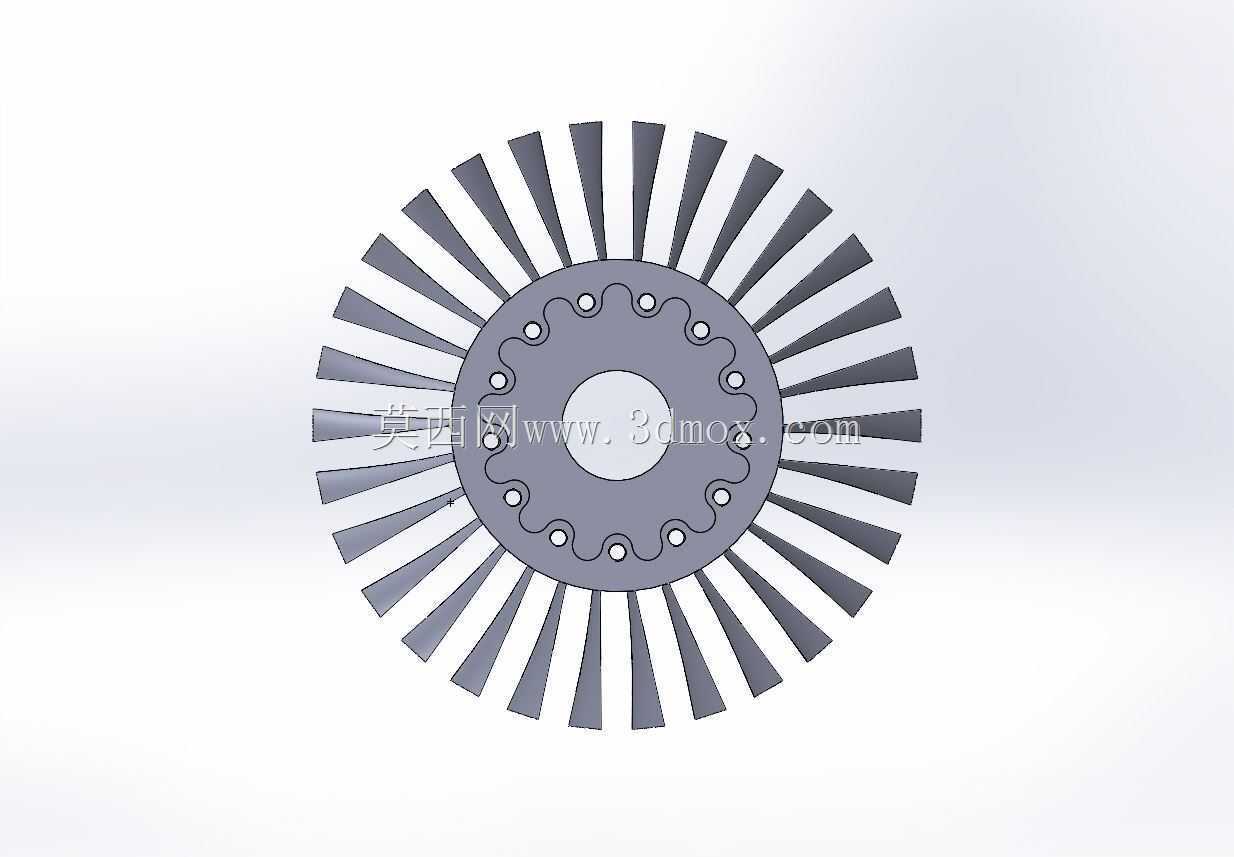

　　建模思路通常先建立旋转轴线和基准轮盘，再确定叶片在不同半径处的截面轮廓。截面数据可通过叶型压力面、吸力面曲线拟合得到，也可依据已有叶栅参数进行逆向造型。叶身曲面需要保证前缘、后缘光顺闭合，避免局部褶皱或法向突变；叶根与盘体连接处应采用大半径过渡，使载荷从薄叶身逐渐传入刚性更强的轮毂。周向阵列时要关注叶片数量与盘体孔位、减重结构之间的干涉关系。图中轮盘端面上布置了一圈连接孔和局部凸台，这些特征并非装饰，而是用于转子与轴端、锁紧盘或相邻级部件的定位和传扭。孔边倒角、凸台高度以及螺栓通过空间都要纳入安装边界检查。

　　在实际装配中，整体叶盘通常通过中心孔或端面连接件与主轴配合。中心区域需要保证同轴度，端面则承担轴向定位和扭矩传递。若盘体上设置螺栓孔，孔距圆直径、孔壁到叶根的最小壁厚、螺栓头沉入深度以及工具操作空间都应在三维环境中校核。叶片外缘与壳体之间不能直接接触，但间隙过小会在热膨胀和振动时碰磨，过大又会增加叶尖泄漏。设计时需要结合工作转速、材料线膨胀系数和转子挠度给出合理边界。

　　结构功能上，整体叶盘相比分体式叶片轮盘，省去了榫槽接触界面，能够降低气流在叶根区域的泄漏，也减少了微动磨损和连接件失效点。它的优势是轻量化、气动效率高、转子寿命和平衡性较好；代价是制造难度高，叶片损伤后维修成本大，对五轴加工、精密铸造或线性摩擦焊等工艺要求严格。三维模型中应保留足够的工艺表达，例如叶根圆角、盘体减重腔、端面台阶、孔口倒角和非加工基准面，这些细节决定了后续数控编程、夹具设计和检测方案能否落地。

　　对于工程使用者而言，该模型可用于压气机级结构展示、转子装配关系分析、叶盘加工路径规划前期参考以及高速旋转件的结构校核。检查模型时，应重点观察叶片阵列是否完全一致、叶身与轮盘是否布尔融合、相邻叶片流道是否存在异常窄缝、连接孔是否穿透到正确端面、中心配合区域是否保留装配余量。气动层面还要关注叶片进口边方向与来流角的匹配，出口边则影响下游气流角和级间衔接。轮盘上的减重孔不能只按减重理解，它们会改变盘体刚度和应力分布，孔间腹板宽度、孔边到叶根的距离以及孔位相对叶片相位都需要谨慎布置。

　　在维修和运行场景中，整体叶盘对异物打伤、叶片共振和表面缺陷较敏感。叶身一旦出现裂纹或卷边，往往需要根据损伤位置判断是否可修磨；叶尖轻微刮磨可通过涂层或机匣耐磨层控制，叶根高应力区损伤则可能导致整盘报废。因此建模阶段保留真实的圆角、壁厚和过渡区域，比单纯追求外观叶片数量更有工程价值。该结构体现的是气动造型、转子动力学、制造工艺和装配边界共同约束下的一体化设计，而不是单一的叶轮外观模型。
