高压比离心式压缩叶轮结构设计

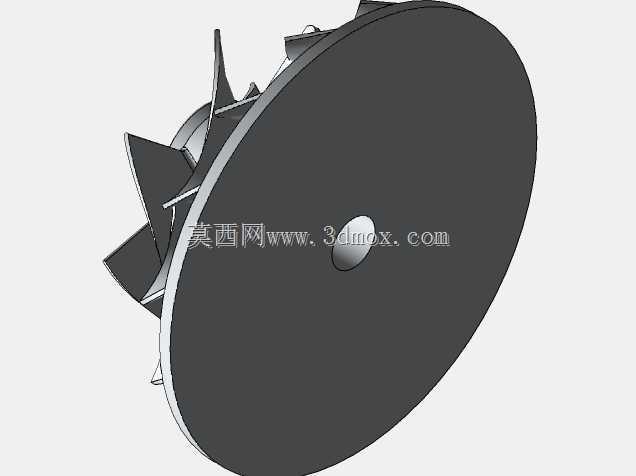

　　该模型呈现的是离心式压缩机中的核心旋转部件，即半开式离心叶轮，主要用于将原动机输入的机械功转化为气体压力能和动能。叶轮采用后弯式叶片与圆盘基体组合的结构形式，叶片沿轮盘周向均匀布置，气流从叶轮中心区域轴向进入流道，在叶片推动下沿径向向外加速，随后进入蜗壳或扩压器完成减速扩压。这类结构常见于小型燃气轮机、涡轮增压器、工业空压机、燃料电池供气系统以及通风增压设备中，在空间受限但要求压比较高的场合具有明显优势。

　　从实际使用角度看，离心叶轮的工作转速通常较高，叶片不仅承担气流导向作用，还要承受离心载荷、气动载荷和一定的振动激励。模型中叶型从进口前缘到出口尾缘具有连续扭转和弯曲变化，进口段叶片前缘较窄，有利于减小气流进入时的冲击损失；出口段叶片高度相对降低，适应径向流动过程中流道宽度的变化。轮盘中心设置轮毂凸台，用于与主轴配合并传递扭矩，凸台外形经过圆滑过渡，可降低根部应力集中。叶片与轮盘连接处保留圆角过渡，避免高速旋转时在交接位置形成疲劳薄弱区。

　　建模时需要重点控制叶轮子午流道和叶片型面的连续性。轮盘背面采用近似平盘结构，便于轴向定位并与密封件、轴套或锁紧螺母形成安装边界；轮盘正面则随叶片流道形成气体压缩通道。叶片数量、出口安装角、叶顶间隙和轮盘直径会直接影响压比、效率与稳定工作范围。若用于高压比工况，叶片出口角通常不能单纯追求大流量，而需兼顾气动负荷与强度裕度；若用于宽工况运行，则需要在叶型前缘曲率、流道扩张速率和叶片间距之间取得平衡。

　　外形边界方面，该叶轮以回转体轮廓为基础，最大外圆位于轮盘外缘，也是气体离开叶轮的主要位置。轴向厚度集中在轮毂和轮盘区域，叶片沿径向向外逐渐变薄，整体质量分布靠近中心有利于降低转动惯量。安装接口位于中心轮毂处，实际工程中可通过轴孔、键连接、锁紧螺母或过盈配合与转轴固定；外围则需要与蜗壳进气口、扩压器、密封环保持规定间隙。叶顶与机匣之间的间隙不能过大，否则会增加回流泄漏；也不能过小，以避免热膨胀、振动或加工误差导致擦碰。

　　结构设计思路上，半开式叶轮相比闭式叶轮少了轮盖，制造和三维造型更直接，高速适应性较好，适合小流量、高压比和紧凑布置。但叶顶泄漏对效率影响更明显，因此叶片高度、外缘线速度和壳体配合精度需要协同考虑。轮盘部分承担主要强度支撑，其厚度从中心到外缘可按应力分布逐步变化，中心区域较厚以承受轮毂载荷，外缘区域较薄以减小质量。叶片根部圆角和前缘修形对疲劳寿命影响较大，在详细设计阶段还需结合模态分析避开共振频率，并通过流场计算校核压力分布。

　　在设备选型和装配校核中，该类叶轮不仅是气动零件，也是高速转子系统的一部分。设计者需要同时关注进气方向、出口宽度、轮毂直径、外圆直径、轴向定位面以及与主轴的配合长度。三维模型能够直观检查叶片与轮盘的空间关系，也为后续加工、动平衡、壳体间隙校核和转子装配提供依据。对于从事压缩设备开发的人员来说，理解叶轮从吸气、加速到扩压的完整路径，比单独关注外观形状更能保证结构方案的可用性。
