四旋翼军用侦察无人机结构设计

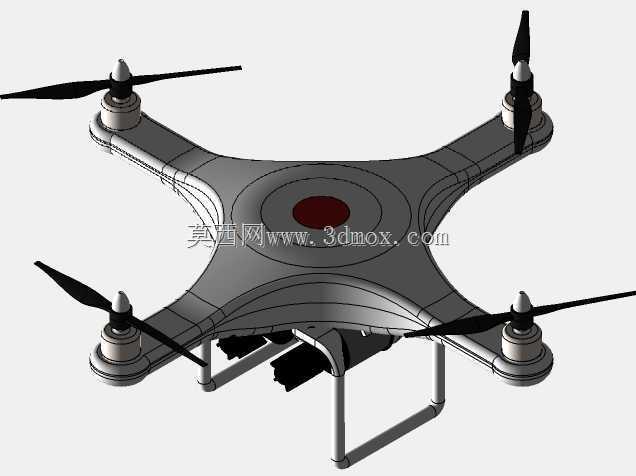

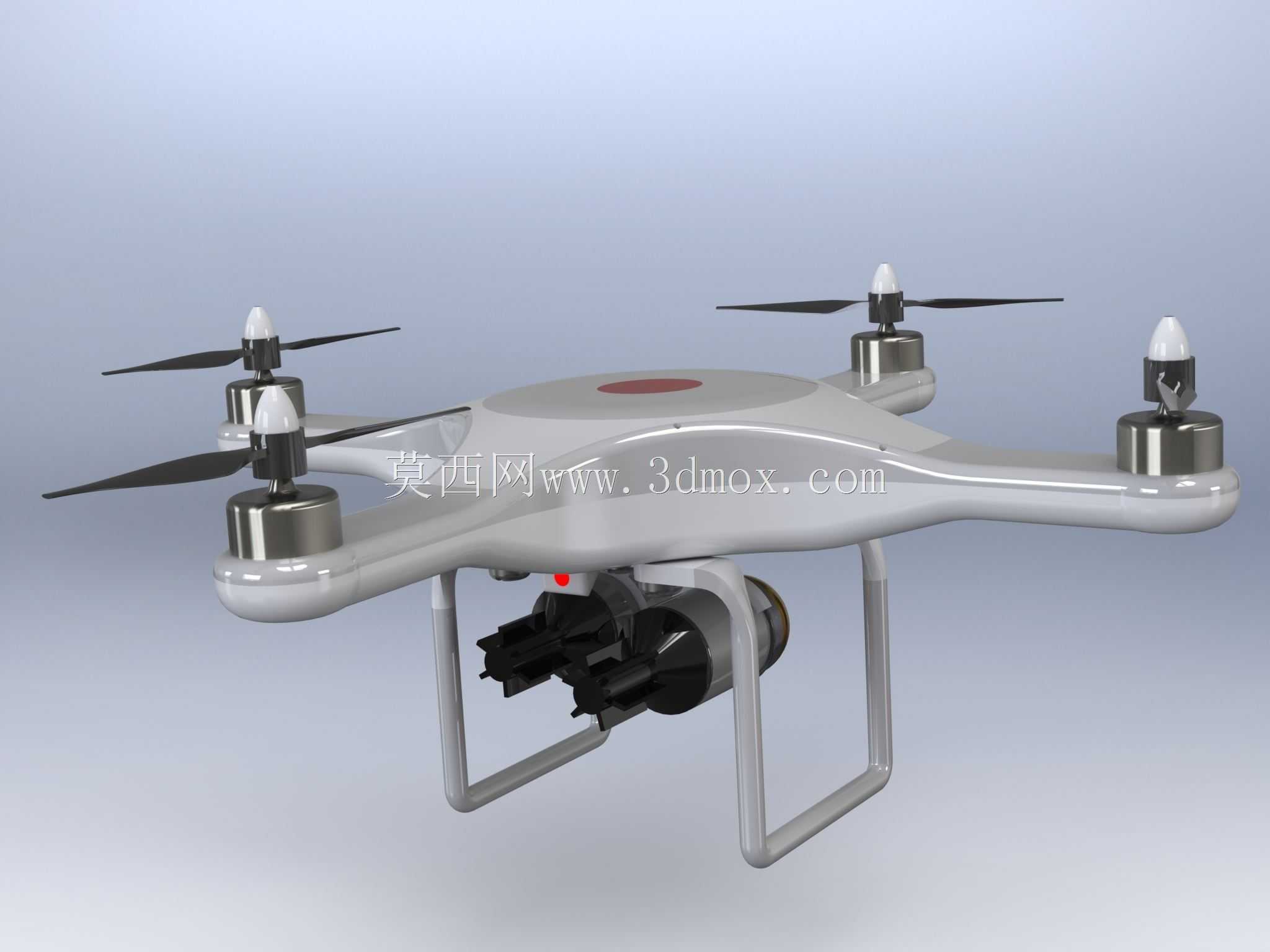

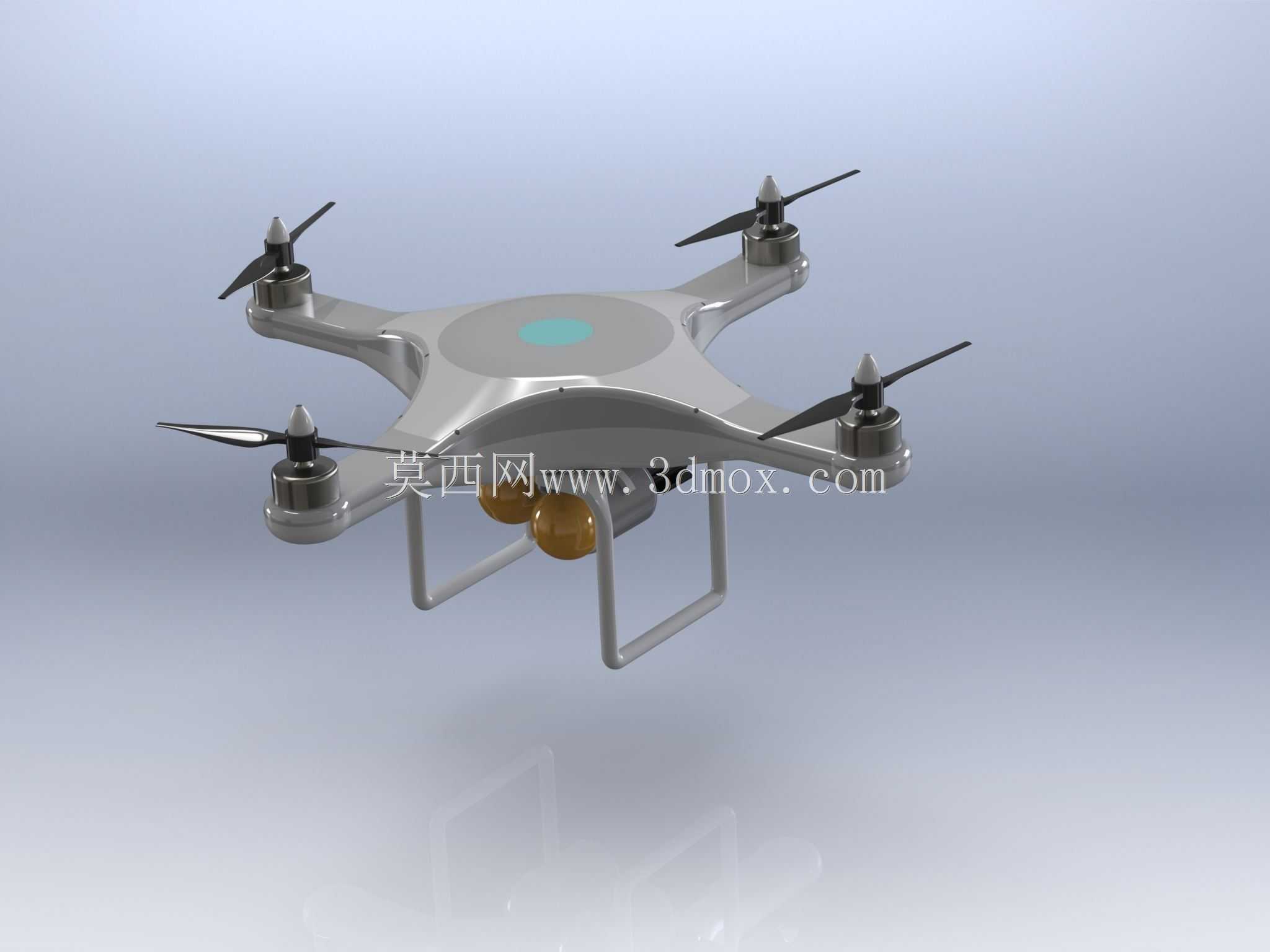

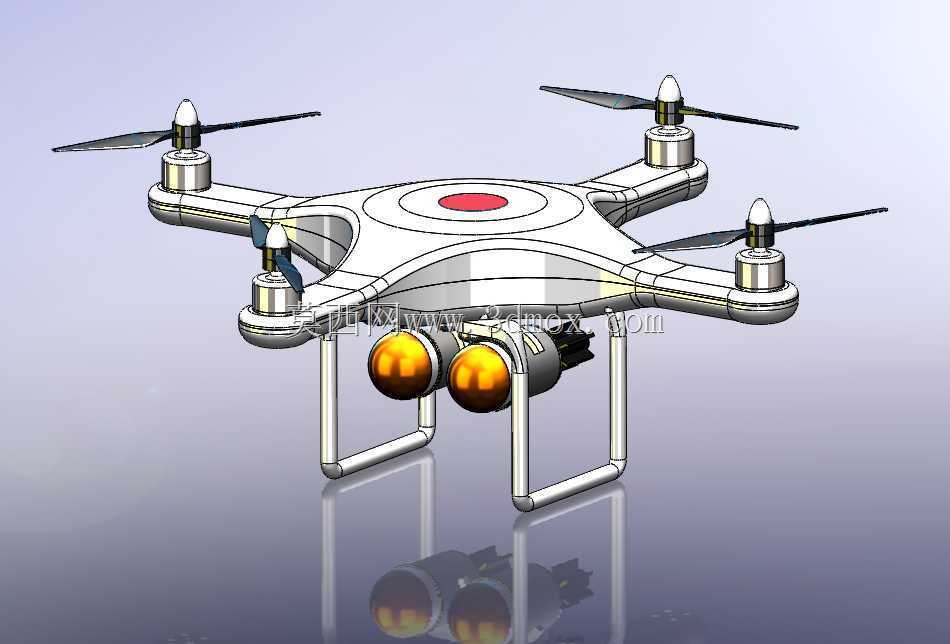

　　这套四旋翼无人飞行器结构方案面向前沿战术侦察、近距目标核查、低空态势感知与小型任务载荷投送场景搭建，整体采用十字形四轴布局，在保证旋翼流场互不干扰的前提下压缩整机横向包络，适配班组携行、车载快速起降等狭小使用边界。

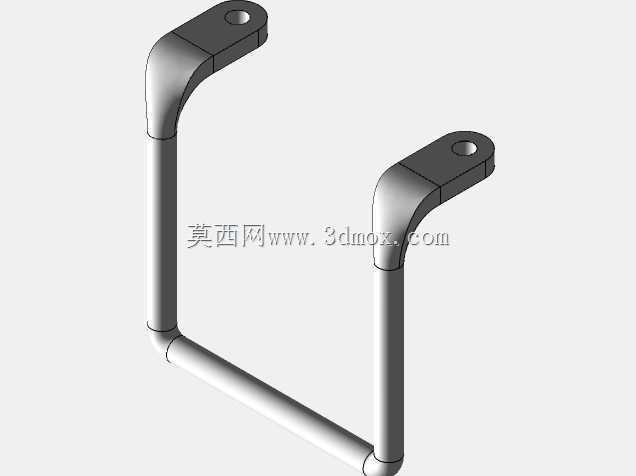

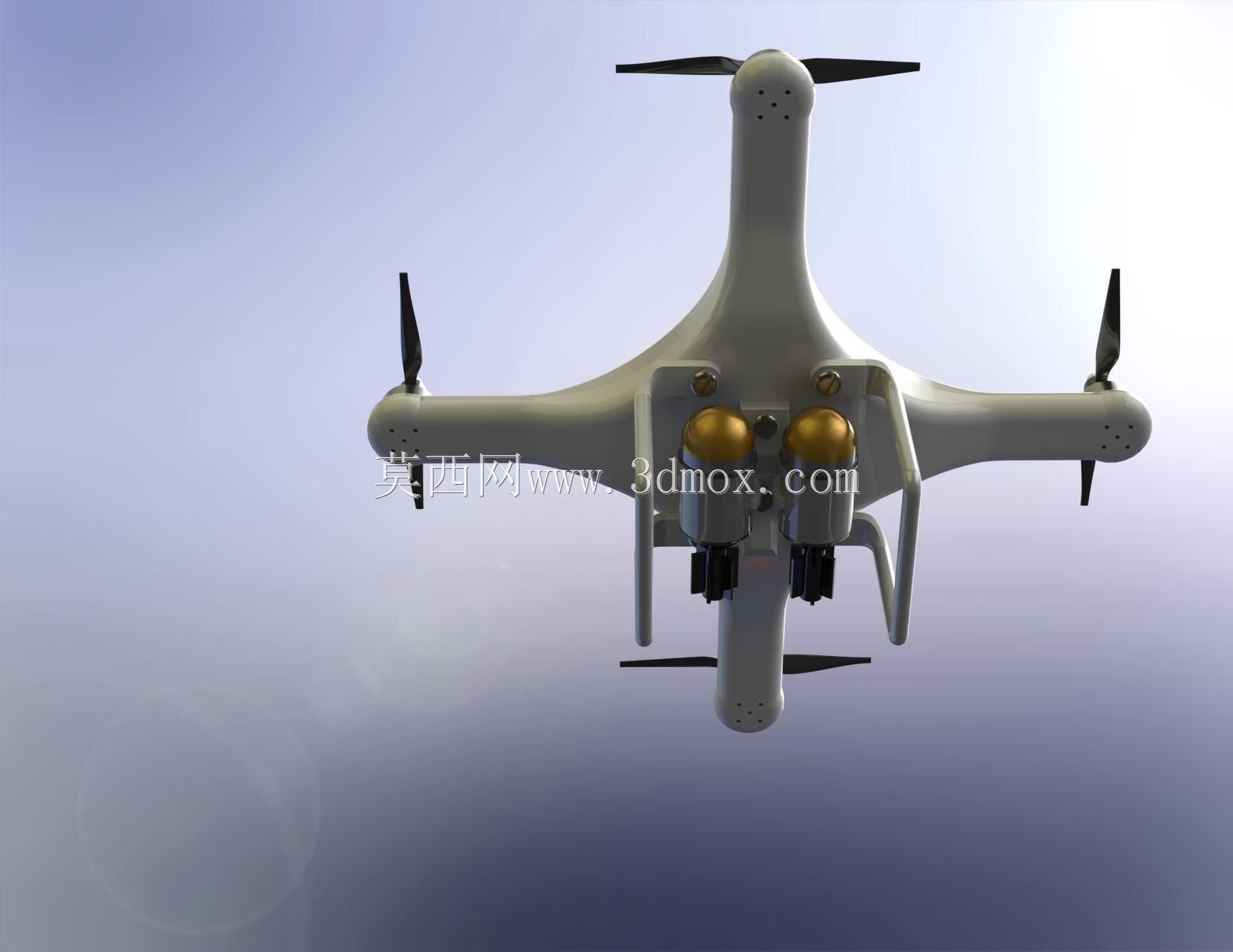

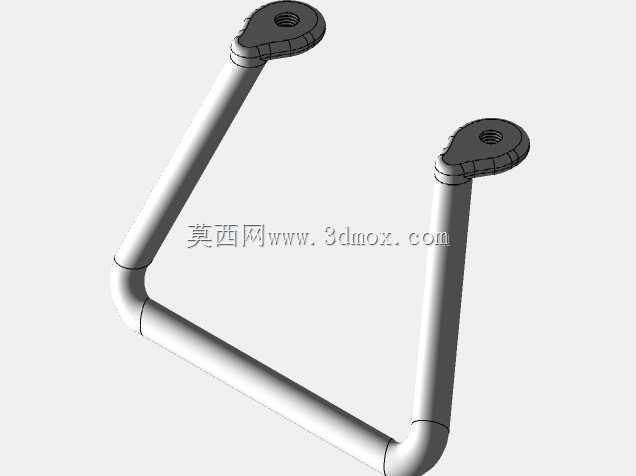

　　从实际任务用途出发，机体下方预留双任务舱位，前端可集成光电观测模组，用于昼夜间目标图像采集、地形核查与毁伤效果评估；两侧舱体可根据任务属性更换侦察传感器、通信中继模块或小型应急物资，满足前沿分队短距离空中支援需求。起落架采用双侧U型弯管框架结构，架体高度经过避让校核，既为下方挂载设备留出充足离地间隙，避免起降过程中云台、载荷触地磕碰，又能在硬着陆时通过管材微量形变吸收冲击，保护机身核心舱段。

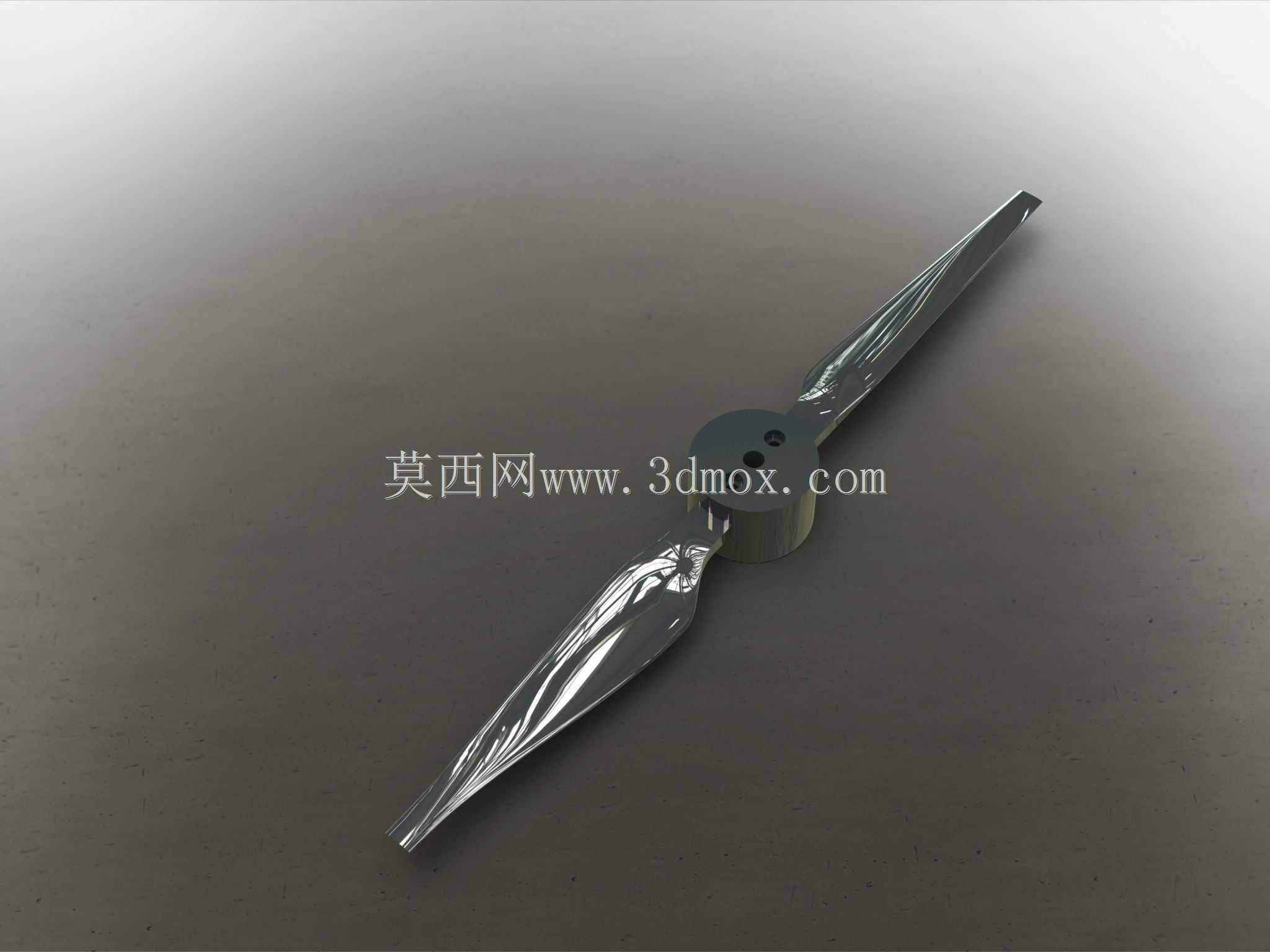

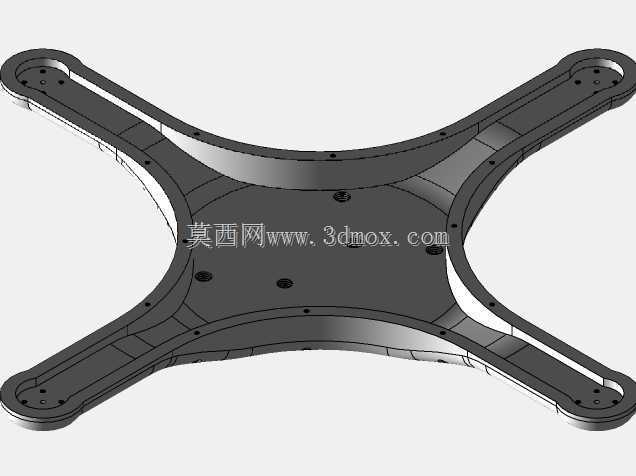

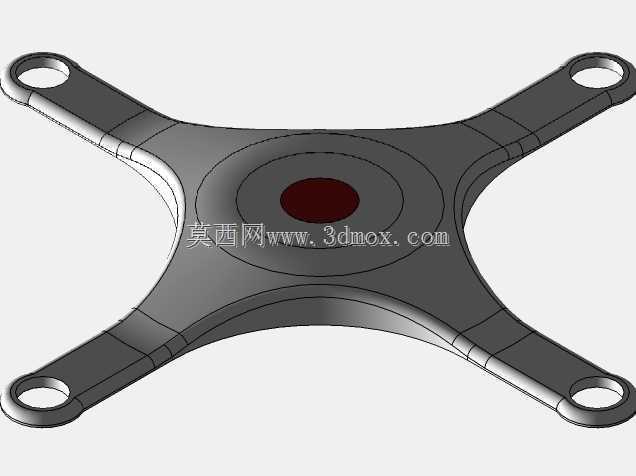

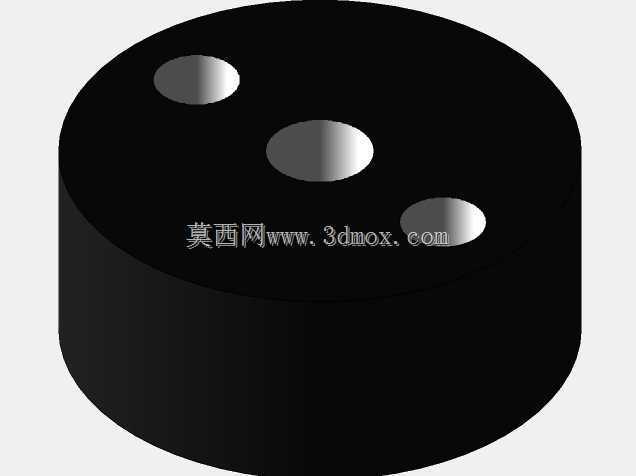

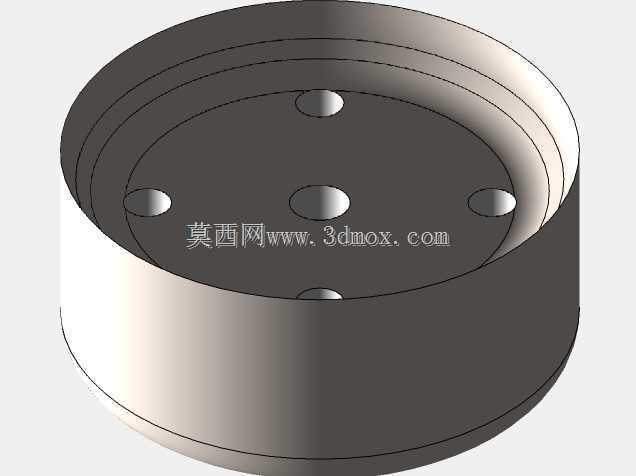

　　结构设计上，中央主机身采用流线型碟形上盖，顶面设置醒目标识区，机身内部规划飞控板、供电模块、导航组件的分层安装位，走线沿机臂内腔贯通，减少外露线束带来的气动阻力与野外剐蹭风险。四条机臂从中心舱段向外平滑延伸，臂端布置独立动力舱，旋翼采用正反桨配对配置，抵消飞行过程中的反扭力矩；桨叶选用细长高效翼型，在提升悬停升力效率的同时降低低空飞行噪音，适配隐蔽侦察的任务特性。

　　安装边界层面，整机旋翼展开后的对角轴距经过流场仿真校核，相邻旋翼的下洗气流不会形成明显干扰涡区，保证姿态控制的响应稳定性；机臂与中心机身采用对接式装配结构，可快速拆解为中心舱、机臂、起落架、载荷模块四个部分，拆解后单件尺寸适配单兵背囊装载，抵达任务区域后无需专用工装即可完成快速组装调试。动力舱与机臂的连接面设置定位止口，保证重复拆装后旋翼同轴度偏差控制在允许范围内，避免振动超标影响观测成像清晰度。

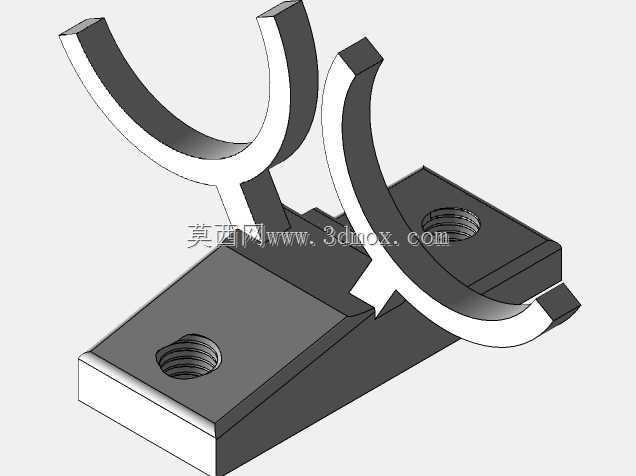

　　外形细节处理上，机身曲面采用连续顺滑过渡，减少突出棱角带来的雷达反射特征与气动紊流；挂载设备通过快拆支架固定在机身底部横梁上，支架预留通用安装孔位，可兼容不同尺寸的光电吊舱与任务载荷，更换载荷时无需改动机身主体结构。起落架的横向跨距经过重心匹配校核，着陆支撑点覆盖整机重心投影范围，在坡面、硬质碎石地面起降时可保持足够的抗倾覆裕度。

　　针对野外使用环境，整机结构预留了防水密封的装配余量，机身合模面、机臂对接处均可加装密封胶条，抵御小雨、扬尘环境对内部电子元件的侵蚀；旋翼桨叶采用抗冲击材质设计，发生轻微触碰后不易断裂，降低野外任务的备件更换压力。整套结构在建模过程中完成了全零件干涉检查，旋翼转动包络、起落架形变空间、载荷俯仰转动范围均完成运动校核，不存在结构运动冲突，可直接用于后续的工程样机试制与气动性能验证，为小型战术无人飞行器的结构优化提供完整的三维结构参考。
