四旋翼小型航拍作业无人机结构

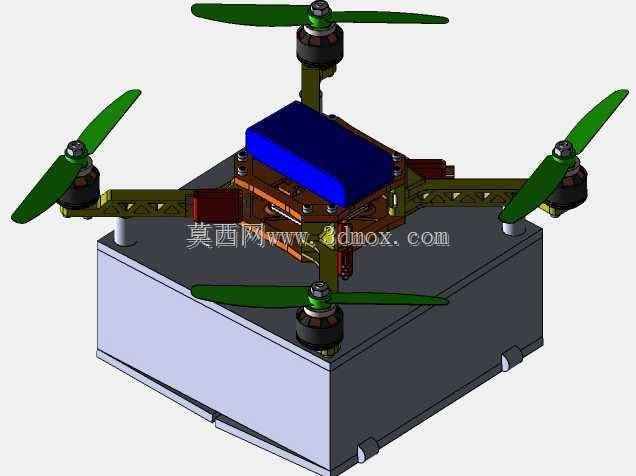

　　该结构围绕小型四旋翼飞行器的整机布置展开，核心目标是在有限机架尺寸内完成动力、飞控、电池、载荷与起降支撑之间的协调。整机采用十字形四轴布局，四个旋翼分别位于机臂末端，相邻旋翼旋转方向相反，用以抵消单组螺旋桨产生的反扭矩。相比固定翼平台，这类旋翼结构不需要跑道，能够在狭窄场地垂直起降、悬停和低速绕行，适合厂区巡检、电力线路查看、农田边界巡查、小型设备航拍以及教学实验中的飞行控制验证。

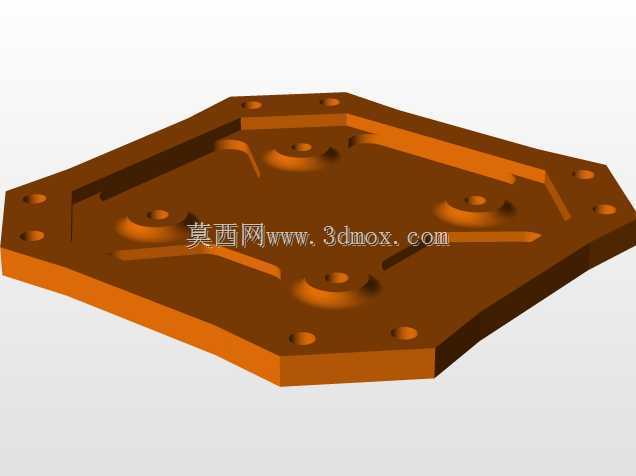

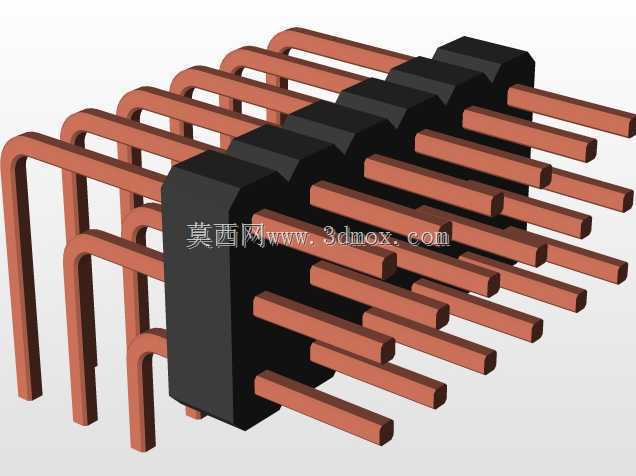

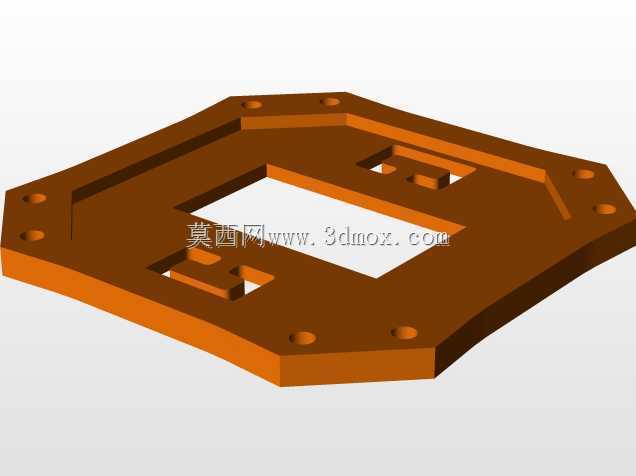

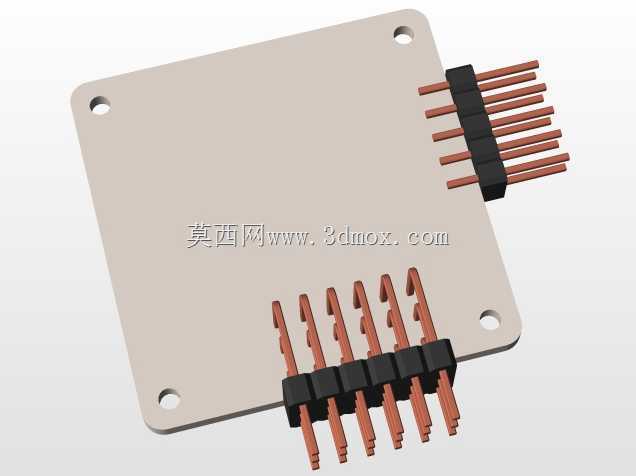

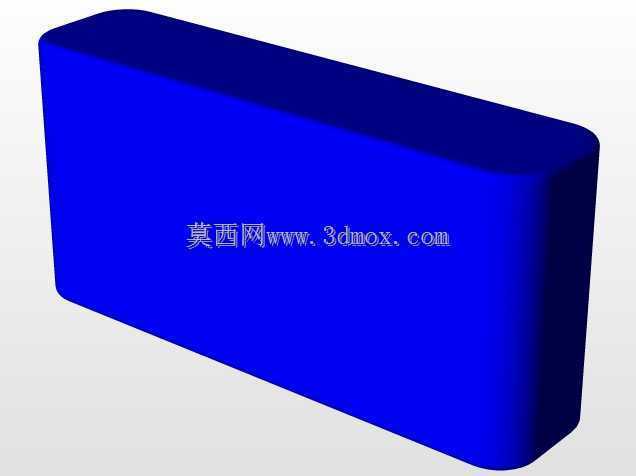

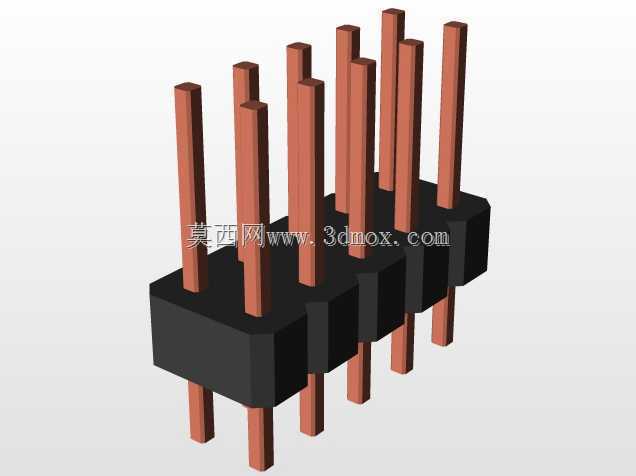

　　从实际使用角度看，四旋翼平台的价值并不只在飞行本身，而在于把传感器、摄像模块或轻量作业部件带到人工不便到达的位置。机架中部预留了集中安装区域，上层蓝色模块可对应电池或任务载荷，下方棕色板件用于布置飞控板、电调、接线端子和固定支架。该区域是整机重量分配的关键，建模时需要把质量中心尽量压在四个旋翼围成区域的几何中心附近，避免偏置导致某一轴持续承担更大修正力矩。若载荷位置偏离中心，姿态控制会增加电机输出差，续航时间和悬停稳定性都会受到影响。

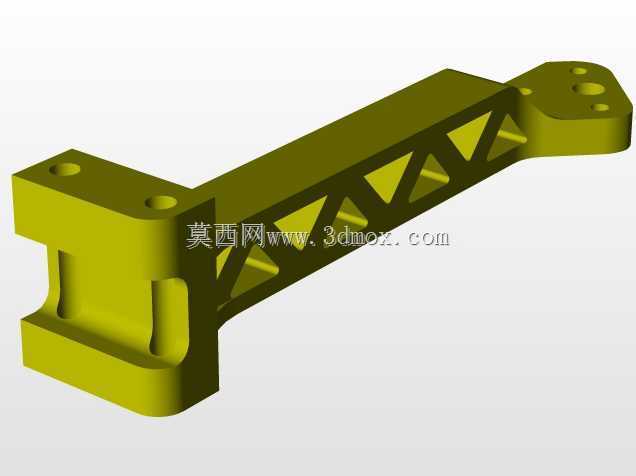

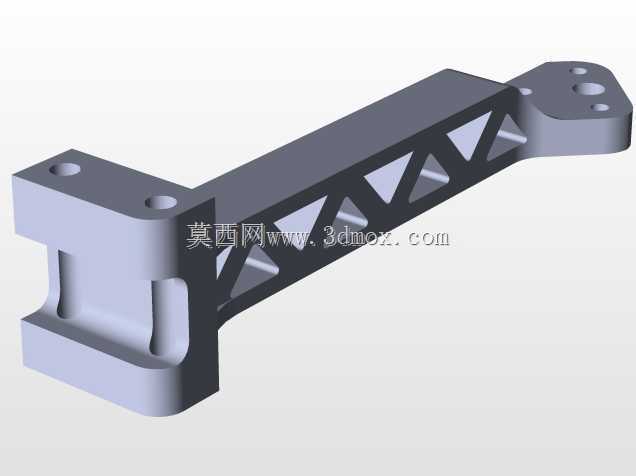

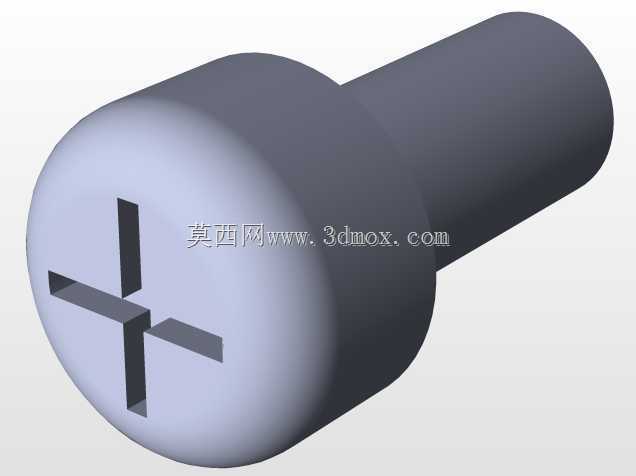

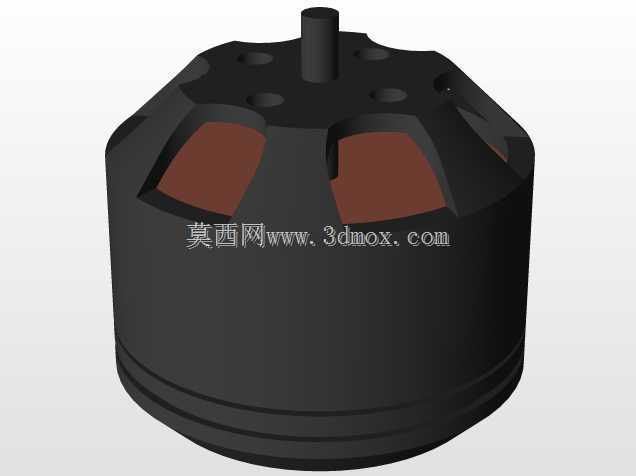

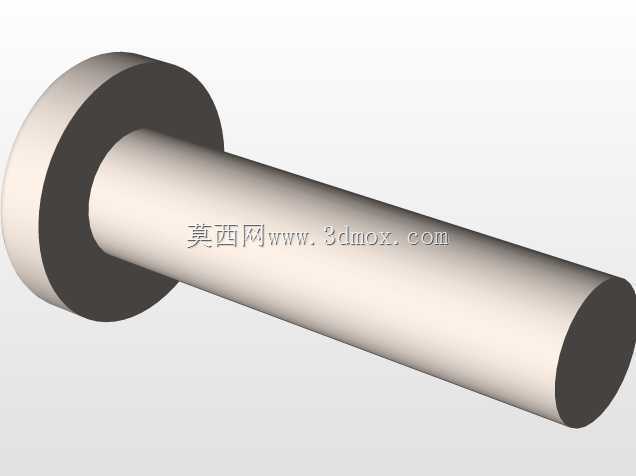

　　机臂采用细长外伸形式，末端安装电机座和螺旋桨组件。桨叶与中心机身之间保留足够半径，既能获得较大的升力力臂，也能减少机身对下洗气流的遮挡。四个电机座的安装面需要保持一致的高度和角度，机臂装配后不应出现明显上翘或下倾；否则螺旋桨旋转平面不平行，会在姿态解算中引入额外耦合。电机座周围设置了紧固件安装位，便于根据起飞重量更换不同KV值电机或桨叶规格。桨叶采用两叶形式，几何形状简单，更换成本低，适合小型样机反复调试。

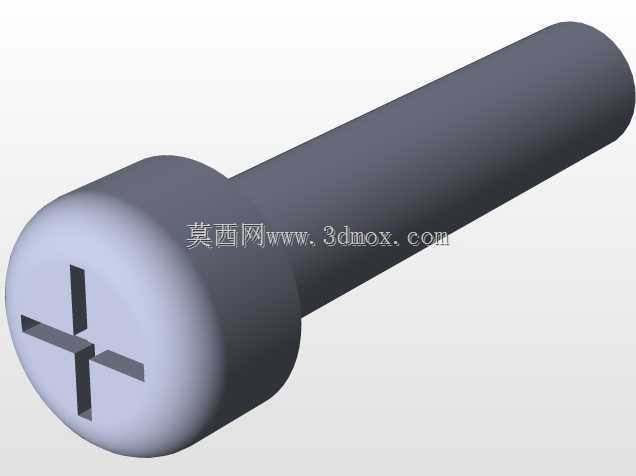

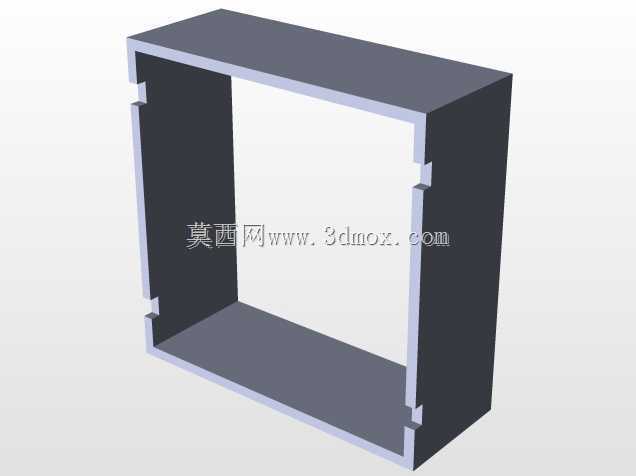

　　下部白色箱体构成主要承载基座，可理解为电池舱、设备舱或地面调试支撑结构的一部分。箱体边角做了实体加厚，底部带有局部凸台和连接特征，能够承受起降冲击以及机臂传递过来的振动。旋翼飞行器在落地瞬间并非静载状态，四个支点可能不同时接触地面，因此机架与箱体连接处要考虑弯扭复合受力。模型中机臂与中央板件之间通过多点固定形成框架，避免单一螺钉承受全部弯矩；这种布置对后续拆件加工和维修更换也比较友好。

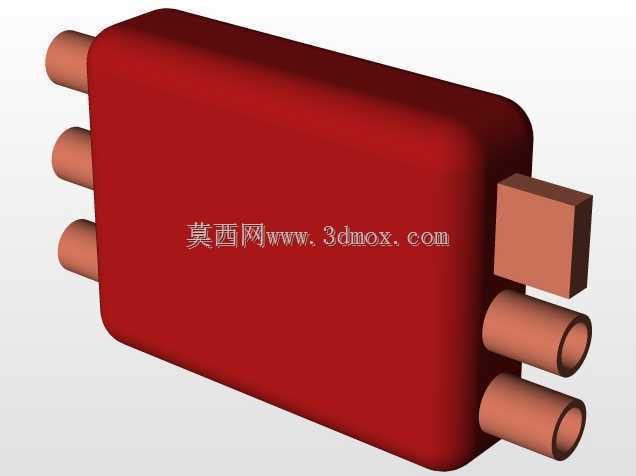

　　设计思路上，整机遵循“动力在外、控制居中、能源近中心”的原则。旋翼位于外侧可以提高姿态调节效率，飞控和电池靠近中心可降低转动惯量变化，线缆沿机臂或中央板边缘布置则能减少气动干扰。电气连接方面，电机至电调的动力线需要预留弯曲半径，信号线与电源线尽量分槽或分层走线，避免油门快速变化时对陀螺仪、接收机等敏感部件造成干扰。中央板上的孔位不仅承担紧固作用，也可作为线束穿过和减重的结构特征，但孔边距离不宜过近，防止复合材料板或薄板在振动中产生裂纹。

　　外形边界主要由螺旋桨旋转直径决定。四组桨叶展开后形成近似圆形的扫掠区域，机身箱体位于该区域下方，运输和收纳时需要关注桨尖到桨尖的最大宽度。机臂末端电机高度决定了桨叶与地面、箱体侧壁之间的间隙；间隙过小会在起降倾斜时造成桨尖擦碰，间隙过大则会抬高整机重心。模型中旋翼与下部箱体之间保留了明显空间，有利于下洗气流排出，也为相机云台、减震垫或附加传感器留下安装余量。

　　安装边界还体现在任务载荷接口上。中央平台若搭载摄像模块，应让镜头视场避开前方机臂和桨叶；若搭载测绘或检测传感器，则要考虑减震柱的安装孔距、设备厚度以及线缆出口方向。飞控安装面通常要求接近水平，并与机体坐标轴方向一致，减震垫不能过软，否则会造成姿态反馈滞后。电池固定则需要可靠的绑带或压块，不能只依赖插接件承受飞行加速度。

　　在结构校核中，重点不是把每个零件做得厚重，而是控制刚度、重量和维护性的平衡。机臂要抵抗旋翼拉力造成的弯曲，中央板要承受机臂根部的交变力矩，箱体连接点要分散着陆冲击。三维建模时可先按旋翼扫掠范围确定外包络，再向中心布置电池和飞控，随后校核电机座孔位、桨叶间隙、机臂干涉和检修空间。这样得到的模型既能表达四旋翼无人机的工作原理，也能为后续样机制作、零部件选型和飞行调试提供明确的结构依据。
