飞翼布局三角翼遥控航模无人机结构

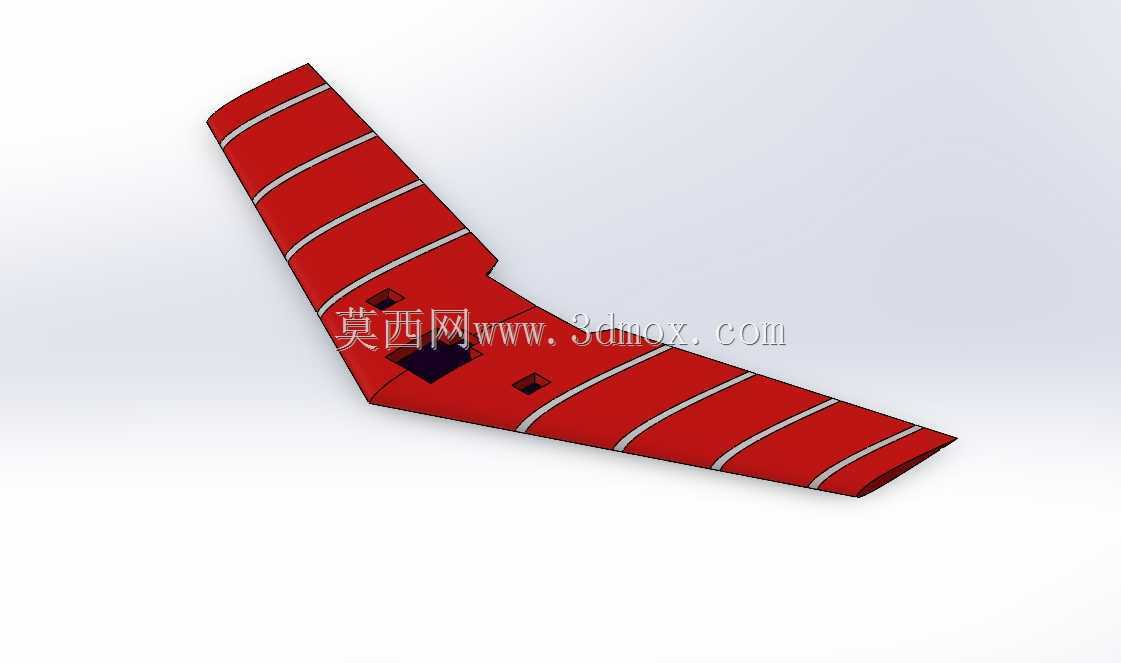

　　该结构围绕无尾飞翼构型展开，整机没有独立平尾、垂尾和传统筒状机身，升力面与机体承载面高度融合。机翼沿左右两侧后掠展开，平面轮廓接近大三角飞翼，前缘后掠角较大，后缘布置升降副翼操纵面，翼面通过多条浅色分块线表现蒙皮分段、翼肋位置或加强边界。红色主体翼面承担主要气动升力，中央区域厚度相对较大，用于容纳飞控、电池、电调、接收机和动力安装空间；两侧翼展方向逐渐变薄，以降低翼尖诱导阻力并维持飞翼纵向配平。

　　从实际使用场景看，这类三角翼遥控飞行器适合低空航模飞行、固定翼飞行训练、航拍验证、气动布局教学以及小型无人机方案论证。飞翼布局的优势在于结构件数量少、迎风面积小、升阻比表现较好，整机可以在较轻的重量下获得较大的翼面积。与常规尾翼飞机相比，它不需要尾撑和尾翼连接件，搬运时可将机翼作为主体包装；但纵向安定和航向安定高度依赖翼尖扭转、后缘控制面混控以及飞控增稳，因此结构建模时不能只关注外观，还要预留舵机、摇臂、拉杆和控制线束的安装路径。

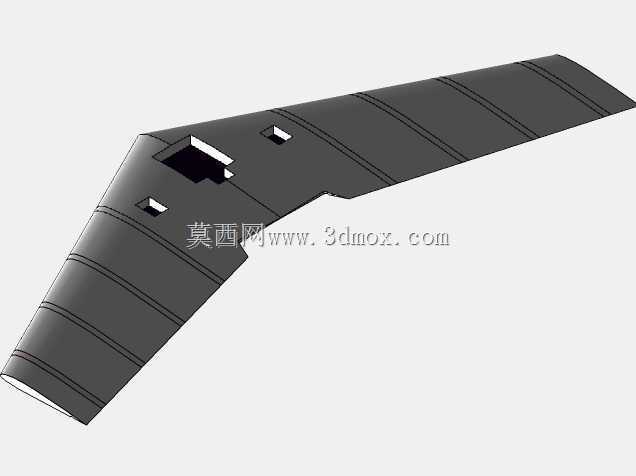

　　中央机身段是设计重点。模型在翼面中部设置了深色舱盖或设备舱开口，周边可见小型方形开口，可对应检修口、天线窗口、螺钉盖板或传感器安装位。实际加工时，该区域需要承受起降冲击、电池重量和动力拉力，若采用泡沫芯加蒙皮工艺，应在设备舱周围增加轻木框、碳纤片或胶合板加强；若采用3D打印承力框，则要控制壁厚、筋板方向和拆装开口尺寸，保证电池放入后重心仍落在飞翼允许范围内。飞翼对重心位置十分敏感，重心偏后容易出现俯仰振荡，偏前则会导致操纵迟钝和失速风险增加，因此设备舱布局应让电池沿前后方向具有可调空间。

　　动力布置可采用后推式螺旋桨或内置涵道方案。后推式布局能避免螺旋桨打地，也便于电机座安装在翼面后上方；电机轴线需要与翼面基准线形成合适下拉和侧拉角，用以抵消螺旋桨扭矩并调整推力线。若选择涵道动力，则应在中央翼身内预留进气道、排气口和电池散热通道，不能让涵道被翼肋或设备遮挡。模型中翼面后缘的控制面适合采用左右升降副翼混控：两侧同时上偏或下偏实现俯仰控制，差动偏转实现滚转和偏航辅助。舵机安装位置应靠近控制面，缩短传力链路；舵面铰链线要保持平直，避免偏转时蒙皮干涉。

　　外形尺寸方面，飞翼类航模通常以翼展作为主要边界，翼展决定起降稳定性、滑翔半径和携带便利性。较大的翼展可以提高低速稳定性和载重量，但对机翼抗弯刚度提出更高要求；较小翼展则更灵活，适合快速起降和小场地飞行。建模时应明确翼展、根弦长度、尖弦长度、前缘后掠角、翼面厚度分布和上反角。机翼根部厚度要满足设备舱容积，翼尖厚度则要兼顾舵面刚度和减重。安装边界上，地面放置时机腹下方需要留出螺旋桨或尾推电机安全间隙，手持抛投时手指应能避开重心区域和活动舵面，运输包装则要保护后缘舵面和翼尖，避免薄翼段受压变形。

　　结构拆分上，可将整机分为左右机翼、中央设备舱、舱盖、舵面、电机座和加强件。左右机翼若设计为可拆卸结构，需要在根部配置碳管或金属销定位，并设置快拆锁紧件；接线处还要预留电调线、舵机线和天线走线槽。若做成一体机翼，外形精度更高、装配误差更少，但运输和维修便利性下降。翼面内部宜沿展向布置翼肋或减重槽，沿弦向布置主承力梁，电池舱周围使用局部加强框，后缘舵面采用轻质蒙皮加铰链带，以在刚度和重量之间取得平衡。

　　气动细节上，飞翼后缘控制面的偏转行程不宜简单照搬常规飞机。升降副翼需要在遥控器或飞控中设置混控比例、指数和限幅，俯仰操纵量过大会引起高度突变，差动量大则可能造成偏航耦合。翼尖可设置小上反或阻力方向舵辅助航向稳定，若保持纯光滑三角翼外形，则应依靠飞控自动增稳。对于三维结构设计而言，翼面不仅是外观曲面，还要同时满足升力生成、设备容纳、操纵执行、起降保护和拆装维护等功能，曲面建模时需要同步检查舵机间隙、舵面转角、电池取放方向和重心调节范围，使外观构型与实际飞行机构形成一致的设计闭环。
