格拉纳达60毫米战斗侦察无人机结构

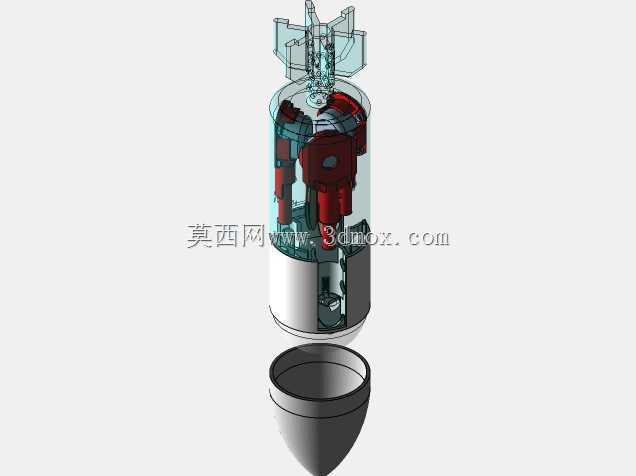

　　该三维结构围绕一种60毫米级小型战斗侦察无人机展开，整体采用近似圆柱弹体的紧凑布局，适合在狭窄投放空间、单兵携行平台或管式发射装置中使用。模型将头部感知组件、中部任务与动力相关舱段、下部尾罩及内部承托结构分层表达，能够清楚看到外壳、内部功能模块、连接支架和端部接口之间的装配关系。对于从事小型无人装备结构设计的人员来说，这种剖切式建模方式比单纯外观模型更有参考价值，因为它不仅呈现外形轮廓，也保留了内部空间分配、模块堆叠和维护拆装边界。

　　从实际用途看，该类装备面向战斗侦察与近距态势获取场景，可在前沿区域完成快速部署，对目标区域进行短时观察、确认或辅助打击。60毫米量级的直径决定了它不能按大型无人机的布置方式处理载荷，所有部件必须围绕中心轴线进行高密度集成。头部区域设置透明或半透明罩体，内部可见感知器件及安装支架，这种布置有利于在有限截面内保护光学或电子组件，同时让外部信号或视场能够通过罩体传递。中部舱段容纳主要功能模块，红色和深色部件在模型中用于区分不同功能单元，便于检查模块之间是否存在干涉。

　　结构设计思路上，弹体被拆分为上舱、主筒体和下端罩体等多个装配单元。上部组件带有展开或折叠状态的翼面/安定面结构，边缘通过支架与筒体连接，说明其在储存或发射阶段需要控制外廓尺寸，在工作阶段再形成稳定姿态所需的气动面。筒体外侧保持光滑圆柱面，可降低与发射管、储运筒或夹持机构配合时的卡滞风险。下端罩体呈收口形态，既可以保护底部部件，也能在整体重心配置上起到平衡作用。模型中各段之间通过台阶、止口和连接件定位，这类细节对实际装配很关键，因为小型无人机内部线缆、电路板和支架间距很小，若没有明确的轴向定位，后期公差累积会直接影响总装。

　　外形尺寸与安装边界方面，直径约束是整个设计的核心。所有内部模块均需在圆形截面内排布，元器件不能只按平面布局考虑，还要兼顾径向高度和周向间隙。主筒体内部可见多层支架和隔板，它们将不同质量、不同功能的部件固定在轴线上，减少运输和发射冲击下的位移。头部罩体与主舱之间的连接区需要兼顾密封、拆装和对中，尤其在侦察设备需要检修或更换时，罩体不能与内部线缆形成干涉。下部罩体与筒体分离后，可暴露底部安装空间，便于检查末端组件、电池或连接接口。

　　在工程建模时，这类产品不能只追求外观还原，还要体现真实装备的空间逻辑。圆柱舱壁应保持均匀壁厚，支架转折处需要预留圆角或加强结构，避免在振动环境中出现应力集中。翼面或安定面与上部转轴、铰链、限位块的配合关系也应完整表达，因为折叠机构是否能够可靠锁定，直接影响无人机出舱后的姿态稳定。内部模块与筒壁之间若留有走线槽或固定卡扣，模型中应通过相邻零件的位置关系体现出来，而不是将电子部件简单塞入壳体。

　　应用到结构评审时，可借助该模型检查三条主线：第一是气动外廓与发射筒边界是否一致，所有突出物在折叠状态下不得超过圆柱包络；第二是内部载荷沿轴向的分布是否合理，头部感知组件、中部任务设备和下端配重或电池需要共同满足重心要求；第三是拆装顺序是否顺畅，罩体、支架和核心模块应能按层级取出，避免出现必须破坏相邻零件才能维护的情况。对于管式发射或筒式储存的小型无人机，这些问题往往比单一零件造型更能决定方案可行性。

　　模型还适合作为小型无人机总体布置案例使用。通过透明壳体与实体内部件的组合，可以直观讲解舱段划分、载荷集成、折叠安定面、端部罩体和承力支架之间的关系。设计人员在类似项目中可据此评估传感器视场、壳体开口、模块固定方式、线缆走向以及重心调整空间，从而在严格的直径和长度限制下，兼顾侦察任务、战斗使用和平台适配需求。
