四旋翼小型航拍无人机机架结构

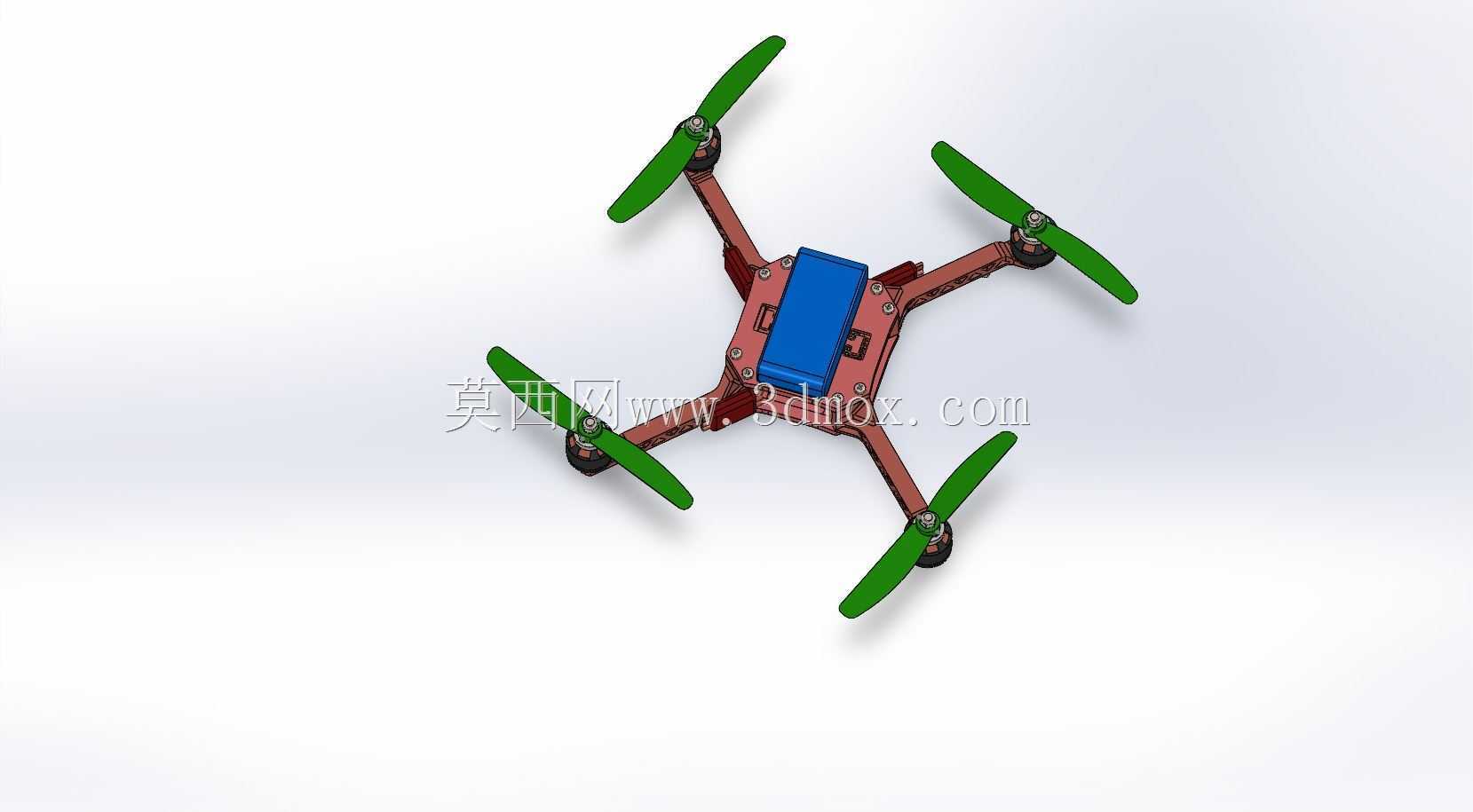

　　这套四旋翼飞行器结构面向低空小型无人平台的机械本体设计，整体采用十字形四臂布局，四个旋翼分别布置在机臂末端，动力单元、承载舱和中心机架围绕几何中心对称展开。该类结构常用于低空航拍、教学实验、小型载荷巡检以及飞控算法验证场景，机械设计的重点不只是把四个电机固定在机架上，而是要在有限重量下兼顾旋翼间距、重心位置、振动隔离、电池安装和维护拆装。

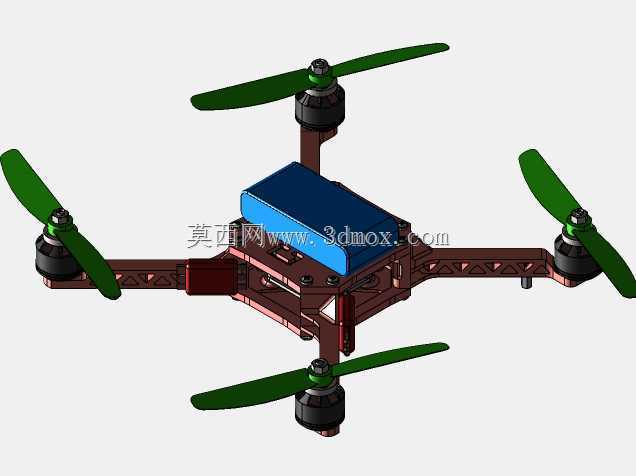

　　从整机布置看，中心区域承担载荷集中与连接作用，蓝色块状部件对应机载电池或主承载舱，布置在机架上方并靠近整机重心。这样处理可以减少电池重量对姿态控制的附加力矩，也便于在拆装时快速取放。四条机臂从中心框架向外延伸，臂端安装电机座和螺旋桨，旋翼旋转平面保持在同一高度附近，可降低不同轴之间推力线偏差。机臂并非简单直杆，结构中可见镂空与加强轮廓，目的是在减轻臂体质量的同时保留抗弯、抗扭刚度；若机臂刚度过低，电机推力会引起臂端颤动，进而把振动传递给飞控板和摄像载荷，若刚度过高又会带来不必要的重量增加。

　　旋翼系统采用两叶螺旋桨，桨叶通过电机轴顶部紧固件压紧。四个电机沿周向均布，相邻旋翼转向相反，用以抵消反扭矩，这也是四轴飞行器能够通过各电机转速差实现俯仰、横滚、偏航和升降控制的机械基础。设计时需要保证相邻桨叶在最大转动范围内不发生干涉，同时给桨尖与中心载荷之间留出足够安全距离。桨叶下方的电机座承担推力传递，电机座与机臂之间的连接面需要保证同轴度和锁紧可靠性，避免高速旋转时出现松动。

　　中心机架采用层叠式框架思路，侧板、横梁和连接件共同形成封闭受力路径。机臂传来的升力通过端部连接结构汇入中心框架，再由框架传递给电池、飞控及其他机载载荷。框架上预留的孔位可用于安装飞控板、电调、接线端子、减震柱或小型摄像模块。实际装配中，飞控板通常不宜直接贴在强振动源附近，而应通过减震支撑固定在中心区域，使陀螺仪和加速度计获得更稳定的测量环境；电调则可靠近电机布置，以缩短动力线长度，降低线路干扰和压降。

　　外形边界方面，该结构的最大外廓由对角旋翼桨尖决定，设计机架时需同时校核折叠状态与展开状态。若机臂设计为可拆卸或折叠结构，运输时可缩小占用空间，但展开后必须设置锁紧面，防止飞行中臂体角度变化。若采用固定机臂，则装配关系更简单，刚度更容易保证，适合教学验证和稳定作业平台。机架底部应保留起落支撑或载荷挂接空间，使电池、相机或任务设备不直接接触地面；中心舱下方也需要留出散热和走线通道，避免动力线与信号线交叉缠绕。

　　从功能特性上看，该结构强调对称、轻质和可维护性。对称布局有利于飞控参数整定，四个动力通道在几何位置和支撑刚度上尽量一致，可以减少姿态控制中的补偿负担。轻质化并非单纯削薄零件，而是在电机座、机臂根部、中心侧板等受力位置保留材料，在低承载区域开孔减重。维护方面，螺旋桨、电机、电池和上层盖板应能独立更换，机臂端部连接位需要允许常规工具操作，机架内部走线空间也应能容纳动力线、信号线和电源分配模块。

　　在建模过程中，旋翼直径、电机外径、机臂长度、中心板厚度和电池舱尺寸需要联动校核。机臂过长会增加整机转动惯量，使姿态响应变慢；机臂过短则可能造成桨间气流干扰，并限制螺旋桨尺寸。电池舱边界要兼容常见矩形动力电池的安装宽度和高度，同时保证重心落在旋翼升力平面附近。电机座孔位应与标准电机安装孔距匹配，桨叶压紧件与电机轴直径也需保持一致。

　　整体来看，该四旋翼结构呈现的是一种典型小型无人机机械平台：中心承载、四臂伸展、末端驱动、上部电池、框架装配。它适合作为航模结构设计、飞控搭载验证和小型低空任务设备的本体参考，建模时重点关注旋翼干涉、推力传递、重心控制、减震安装与维护空间，而不是单独追求外观造型。
