微型FPV穿越竞速四旋翼无人机结构

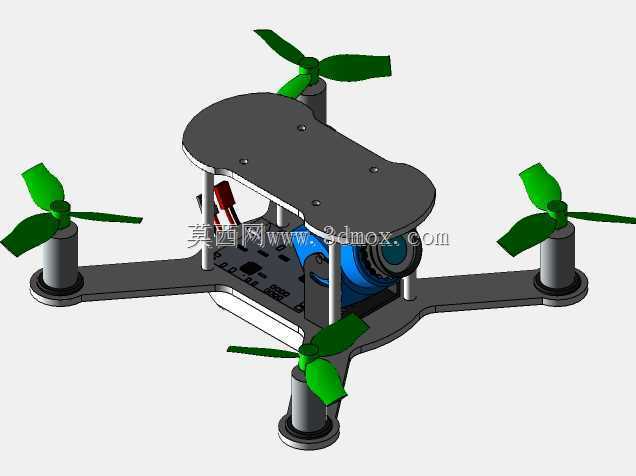

　　这套微型FPV穿越机结构面向室内近场飞行、狭小空间竞速练习以及第一视角航拍调试场景，整机采用100mm级对角轴距框架，属于典型的牙签型轻量化四旋翼布局。机架主体以薄板状上盖板和四条向外伸展的机臂构成，机臂末端直接承载动力单元，中心区域则集中布置飞控、电调、电池与摄像图传模块，整体重心被压在机架几何中心附近，有利于翻滚、偏航等机动动作下的姿态响应。

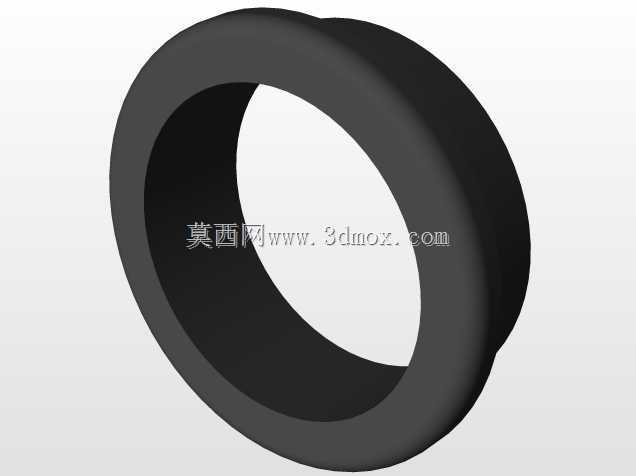

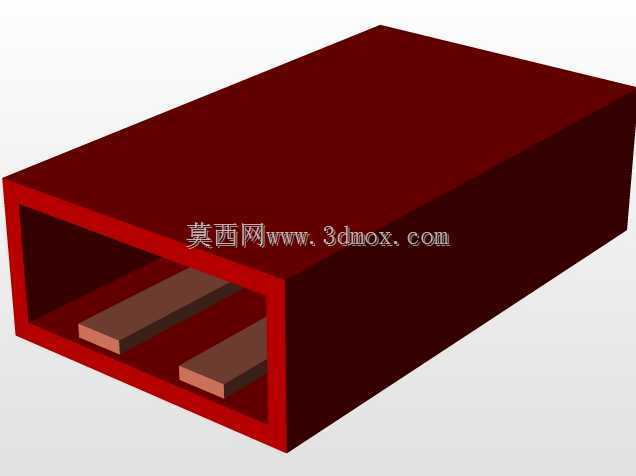

　　从实际用途看，这类小尺寸FPV机并不追求长航时或大载重，而是强调低惯性、高推重比和快速拆装。1S电池供电方案降低了整机重量与布线复杂度，也使新手在碰撞后更容易排查损坏件。8520有刷电机配合40mm螺旋桨，能够在很小的桨盘尺寸下提供足够升力；桨叶采用三叶形式，在相同转速下通常比两叶桨拥有更紧凑的拉力曲线，适合微型机对响应速度和悬停稳定性的要求。电机通过圆柱形安装座固定在机臂末端，安装座与机臂之间形成明确的支撑边界，便于在三维设计中检查桨叶与机身、线缆之间的干涉。

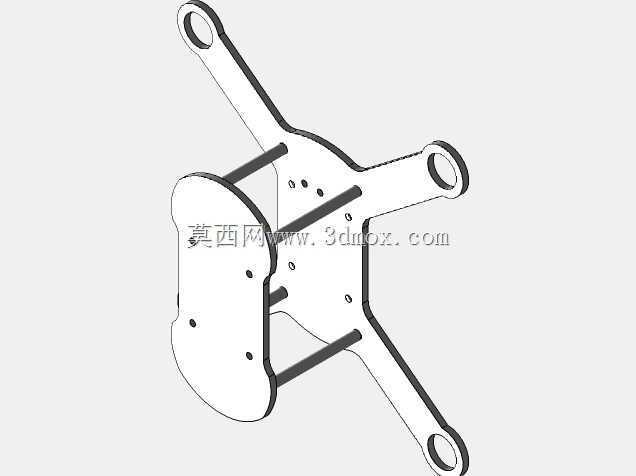

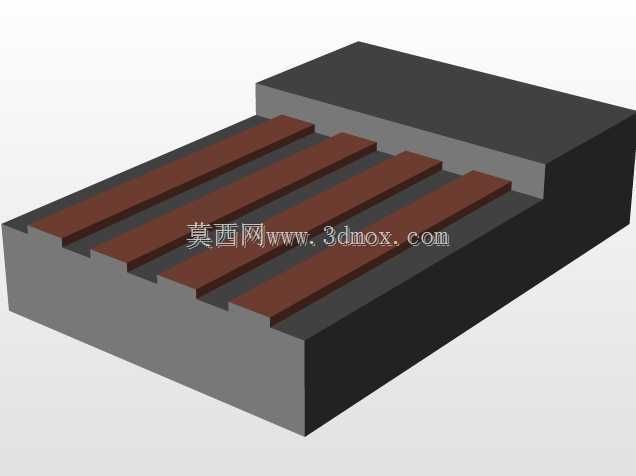

　　结构设计上，上盖板并非简单平板，而是带有圆角和局部沉孔的异形轮廓。多个安装孔沿板面分布，既用于固定上层保护板，也为摄像头、图传天线或扎带预留固定位置。四根立柱将上盖板与底部飞控板隔开，形成立体堆叠空间；这种间距不是随意设定，需要同时满足电子元件高度、电池插入路径、摄像头俯仰角以及维修时螺丝刀操作空间。底部控制板裸露布置，有利于减重和接线，但在模型中仍需保留板边轮廓、焊点区域和接插件位置，才能真实反映装配关系。

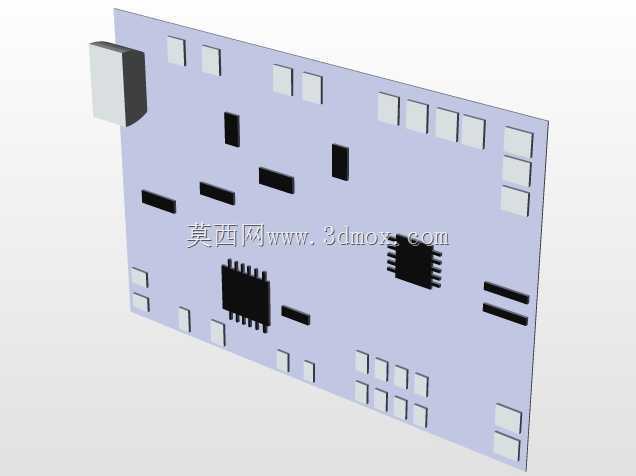

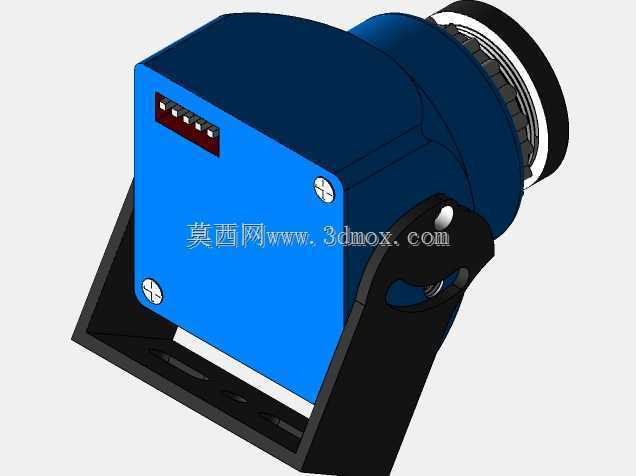

　　飞控选用SP赛车F3类控制器，其安装孔位与机架中心孔系对应，陀螺仪轴向应与机身前后、左右方向保持一致，否则在PID调参前需要进行软件方向补偿。AIO摄像头集成摄像与图传功能，布置在机头前方，镜头轴线略向下倾斜，以适应FPV飞行中前飞时的视角需求。摄像头周围由机架立柱和上盖板前缘形成保护，碰撞时首先接触的是机臂或电机座，而不是镜头本体。

　　外形尺寸方面，100mm框架主要指对角电机轴间距，实际外轮廓还需计入桨叶旋转半径。40mm螺旋桨安装后，相邻桨叶之间在机身中心方向留有安全间隙，但在剧烈形变或炸机时仍可能发生碰桨，因此机臂末端高度和电机座垂直度需要重点控制。三维建模时，应先建立电机轴线、桨叶旋转面和机臂中心线，再补齐板件厚度、立柱高度与紧固件位置。电池通常绑扎在机身中部或底板下方，其厚度会直接影响离地高度；摄像头前方不得被桨叶遮挡，后方则要给图传天线和电池线材留出弯曲半径。

　　安装边界还包括飞控板与上盖板之间的堆叠高度、电机线沿机臂走线的槽位、螺旋桨旋转包络与摄像头视野的重叠区。若后续更换更大螺距桨叶或更高KV电机，需要重新校核机臂刚度、电机座孔距以及重心偏移；若增加接收机或蜂鸣器，则应在中心板空余区域确认固定面，避免占用电池绑带位置。整体结构以轻量、可维修、紧凑布置为核心，适合微型穿越机从零件建模到装配干涉检查的完整设计验证。
