航空机翼分段式翼面蒙皮装配结构

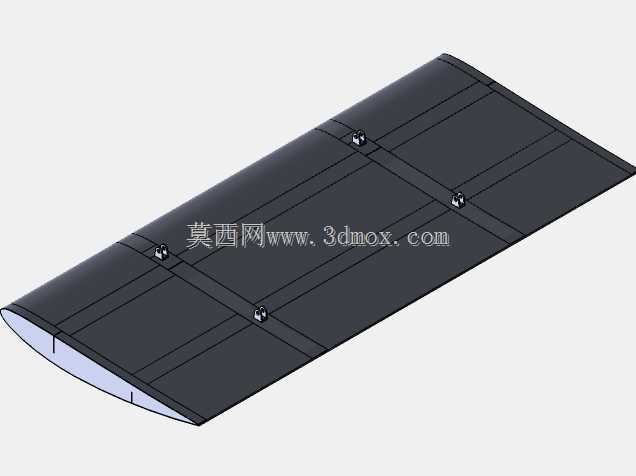

　　航空飞行器的翼面设计始终围绕气动效率、结构刚度与装配维护性三者的平衡展开，这套翼型结构采用分段拼接的蒙皮布局，将完整翼面沿展向与弦向划分为多个独立曲面板块，板块之间预留均匀的装配缝隙，缝隙走向严格贴合翼面的气动流线，既避免了大尺寸整体蒙皮成型时的曲面回弹变形问题，也让局部蒙皮出现磨损、疲劳损伤时可以单独更换对应板块，无需拆解整个翼面结构，大幅降低外场维护的工作量。从气动外形维度看，翼型剖面采用低速高升力的层流翼构型，前缘曲率饱满圆润，能够在较大迎角范围内延缓气流分离，上翼面沿弦向平缓过渡到后缘，厚度分布沿展向逐步收窄，既保证翼根区域有足够的内部空间容纳翼梁、肋板与燃油管路，也让翼尖区域的诱导阻力得到有效控制。

　　蒙皮板块的拼接缝没有采用垂直于翼面的直切形式，而是顺着气流方向做斜切搭接，相邻板块的搭接边存在微小的高度差补偿，装配完成后外表面可以保持连续顺滑的气动曲面，不会在接缝位置产生额外的紊流阻力。翼面表面分布的多组紧固连接件采用沉头内嵌式设计，紧固件端头完全沉入蒙皮表面的沉孔内，装配后端头与蒙皮外表面齐平，没有突出物破坏气动外形，这类连接件的排布位置经过受力路径优化，分别对应翼面内部的翼肋与翼梁交点位置，每一个紧固点都直接把蒙皮承受的气动载荷传递到内部承力骨架上，避免蒙皮在高速气流压差作用下出现局部鼓胀或者颤振。从结构受力的角度分析，分段蒙皮的分块边界特意避开了翼面的主应力集中区域，分块线沿着翼面的等应力线走向布置，

　　让每一块蒙皮板块的受力状态尽可能均匀，不会出现某一块板块承担远超其他区域的交变载荷。蒙皮板块的内侧预留有与内部翼肋贴合的安装边，安装边上的定位孔与骨架上的定位销一一对应，装配时可以先通过定位销完成所有板块的初定位，再依次拧紧紧固件，整个装配过程不需要复杂的专用型架，依靠定位结构就能保证翼面的整体外形精度。在实际应用场景中，这类翼型结构既可以用于小型固定翼无人机的主翼设计，也可以作为载人通用飞机机翼的模块化验证方案，小型无人机采用该结构时，可以快速更换不同翼型剖面的蒙皮板块，在同一套内部骨架上测试不同气动布局的飞行性能，大幅缩短翼型选型的试飞周期；通用航空飞机采用该结构时，机场地勤人员可以快速打开对应位置的蒙皮板块，

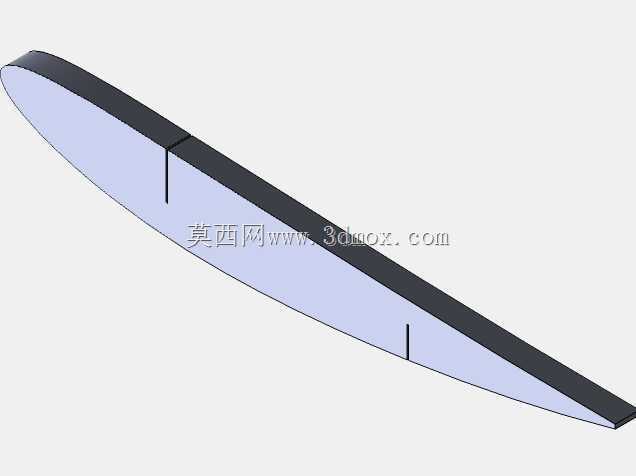

　　直接检查内部的操纵拉杆、燃油管路与航电线路，不需要钻进狭窄的机翼内部作业。设计过程中翼面的安装边界需要重点匹配机身侧的翼根对接接口，翼根端面的连接孔位坐标与机身侧的翼梁接头完全对应，翼面的展向长度、弦向宽度都预留了与机身整流罩搭接的余量，安装后翼根与机身的过渡区域可以顺滑衔接，不会出现阶差干扰机身流场。翼面下方的浅色区域为翼型剖面的内腔示意，能够直观看到翼型内部的空心结构空间，这个空腔除了布置承力骨架之外，还可以整合燃油箱、航电设备舱或者襟翼操纵机构，分段蒙皮的设计也让内部设备的布局调整更加灵活，不需要在整体蒙皮上开大尺寸维护口盖，避免了大开口对翼面整体刚度的削弱。整套结构的曲面建模过程中，先通过翼型坐标点生成基准翼型曲线，沿展向放样出完整翼面的基础曲面，再按照分块规划线对曲面进行分割，每一块蒙皮板块都保留自身的曲面厚度，拼接缝隙的宽度统一控制在工程允许的装配公差范围内，紧固件的位置按照内部骨架的排布逐一对应，整个模型完整还原了模块化翼面从气动曲面到结构装配的全部细节，能够直接用于结构受力分析、装配工艺模拟与气动仿真前置处理。
