四合一五合一排气歧管汇流收集管路

　　这套汇流管路主要面向小排量内燃机排气系统的前段集成需求，常见于1.8吨级轻型车辆配套的1.8升与2.5升直列五缸动力单元改装、台架试验以及小批量排气总成开发场景。它的核心作用是把多根独立气缸引出的排气支管平顺汇总到单条下游排气通道中，减少各缸排气脉冲之间的相互干扰，同时控制管路转向过程中的压损，为后续三元催化、消声段提供稳定的入口流场。

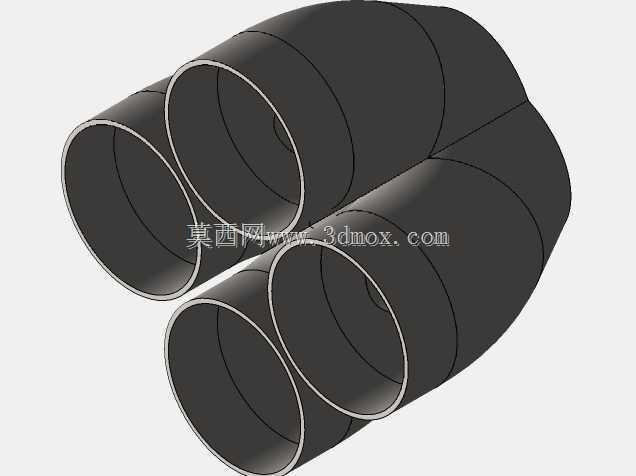

　　模型同时覆盖四缸汇合与五缸汇合两种布置逻辑，管路主体采用2英寸圆管作为基础流通截面。这个尺寸在小排量自然吸气或轻度增压机型上比较折中：既不会因管径过大造成低转速排气流速下降、低速响应迟滞，也能避免高转速区间废气排出受阻。弯管段采用15度偏转角配合2.5倍弯曲半径的成型方式。2.5CLR属于排气弯管里相对舒缓的弯曲比例，管壁在折弯后外侧减薄和内侧起皱的风险都较低，气流经过弯头时的分离区域也比小半径急弯更小。

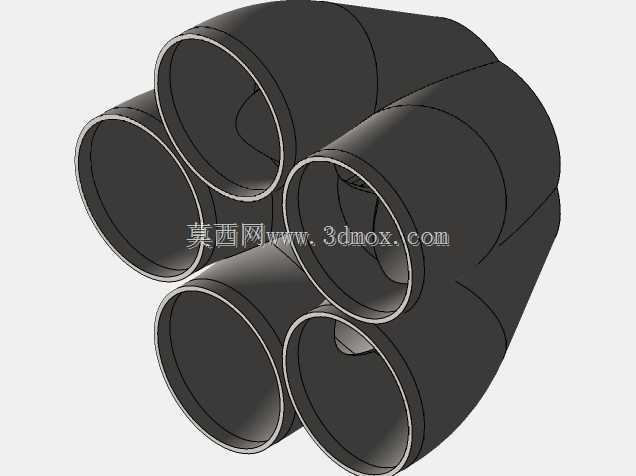

　　从结构思路上看，多根支管并不是简单在一个节点上生硬对接，而是按照缸序和排气相位逐步收拢。支管入口端保留平行的圆形开口，便于与缸盖排气侧法兰或等长前段管对接；向汇流区延伸时，各管通过空间弯转逐步靠近，最终形成紧凑的多进一出束状结构。这样的排布能够让各缸废气到达汇合区的路径差异控制在较小范围内，降低相邻气缸排气重叠期产生的抢气现象。对于五缸机型，点火间隔本身不均匀，汇流角度和管间间距更需要兼顾脉冲隔离，模型中管路分层收拢的形态正是为了在有限舱内空间里缓和这种干涉。

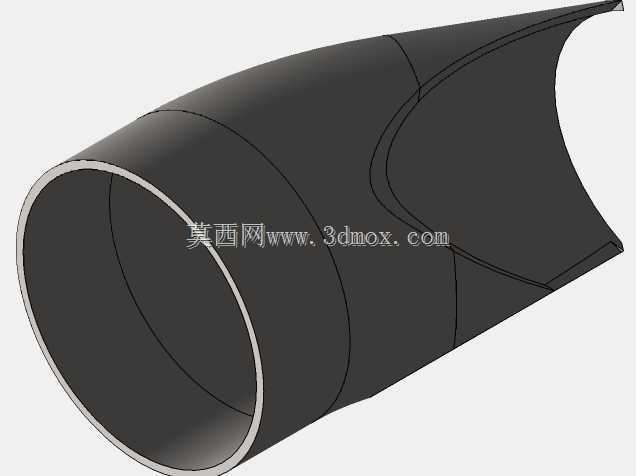

　　外形边界方面，入口端多个管口呈簇状分布，管口轴线在进入弯段后逐渐转向同一出口方向。整体包络空间呈不规则束状体，弯曲外侧构成主要外轮廓，内侧则形成管与管贴合或近距避让的区域。设计时需要重点核对三类边界：一是入口管口与缸盖或涡轮法兰的螺栓、热防护板之间的安装间隙；二是弯管外侧与发动机舱防火墙、悬置支架、转向管路及线束的距离；三是汇流后出口与催化器入口法兰的同轴度。由于排气工作温度高，周围橡胶件、塑料件和线束通常还要在冷态间隙基础上额外预留热膨胀与热辐射安全距离。

　　建模过程中，圆管中心线、弯曲半径和支管相贯区域是控制重点。中心线决定管路走向和装配边界，弯曲半径影响工艺可制造性，相贯区则关系到焊缝布置和内部流道平顺性。实际生产中，这类构件可采用弯管件焊接组合，也可在试制阶段通过分段成型后拼焊。焊缝应尽量避开气流高速冲击和热应力集中位置，管内交汇处若存在明显台阶或焊瘤，会造成局部涡流并增加背压。

　　在台架应用里，该汇流管可用于对比四缸、五缸不同汇合方式对排气背压、充量交换和扭矩曲线的影响；在整车改装场景中，它更强调安装边界、热防护和与下游消声系统的匹配。结构设计人员拿到此类数模后，通常还需结合缸盖法兰坐标、悬架动行程、变速箱姿态和维修拆装空间进一步校核，不能只按外观形状直接投产。
