防区外巡航导弹气动外形结构设计

　　这套防区外巡航导弹外形结构方案，主要面向飞行器展示、无人机挂载演示、航空教学沙盘以及影视道具预演等场景使用，整体围绕亚声速飞航式弹药的典型布局展开，在保证外观辨识度的同时，把挂载接口、翼面布置和机身流线关系梳理得比较完整。

　　从实际用途来看，这类模型常被用于飞机、直升机、无人机机翼挂架的配套展示，用来还原载机外挂远程打击弹药的状态。它并不追求内部真实的发动机、战斗部或制导舱细节，而是把工程演示中最常关注的外部轮廓、挂点位置、翼面折叠关系和喷口形态表达清楚，方便在装配体里检查挂弹之后的离地间隙、翼下空间占用以及多弹并列挂载时的干涉情况。

　　外形尺寸方面，弹体总长约2350mm，翼展方向宽度约950mm，属于中等尺度的机载弹药演示件。机身采用细长截面设计，头部做了明显的收尖和下俯修形，有利于在视觉上体现高速飞航武器的穿透感；中段截面过渡平滑，能够容纳弹翼、进气道和吊挂结构；尾部则布置安定面与动力喷口，使整体重心和视觉重心落在弹体中部偏前的位置。挂钩区域给出的安装边界约为14mm×14mm，这个尺寸在建模时主要作为挂架连接界面的参考，实际项目中如果要配合具体载机，需要重新核对挂梁宽度、螺栓孔距和锁钩高度。

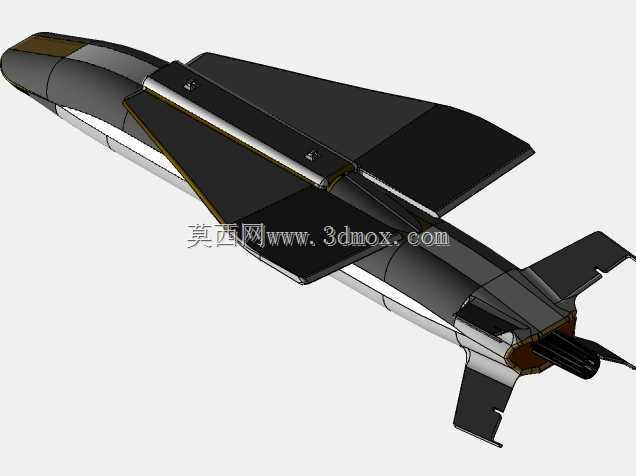

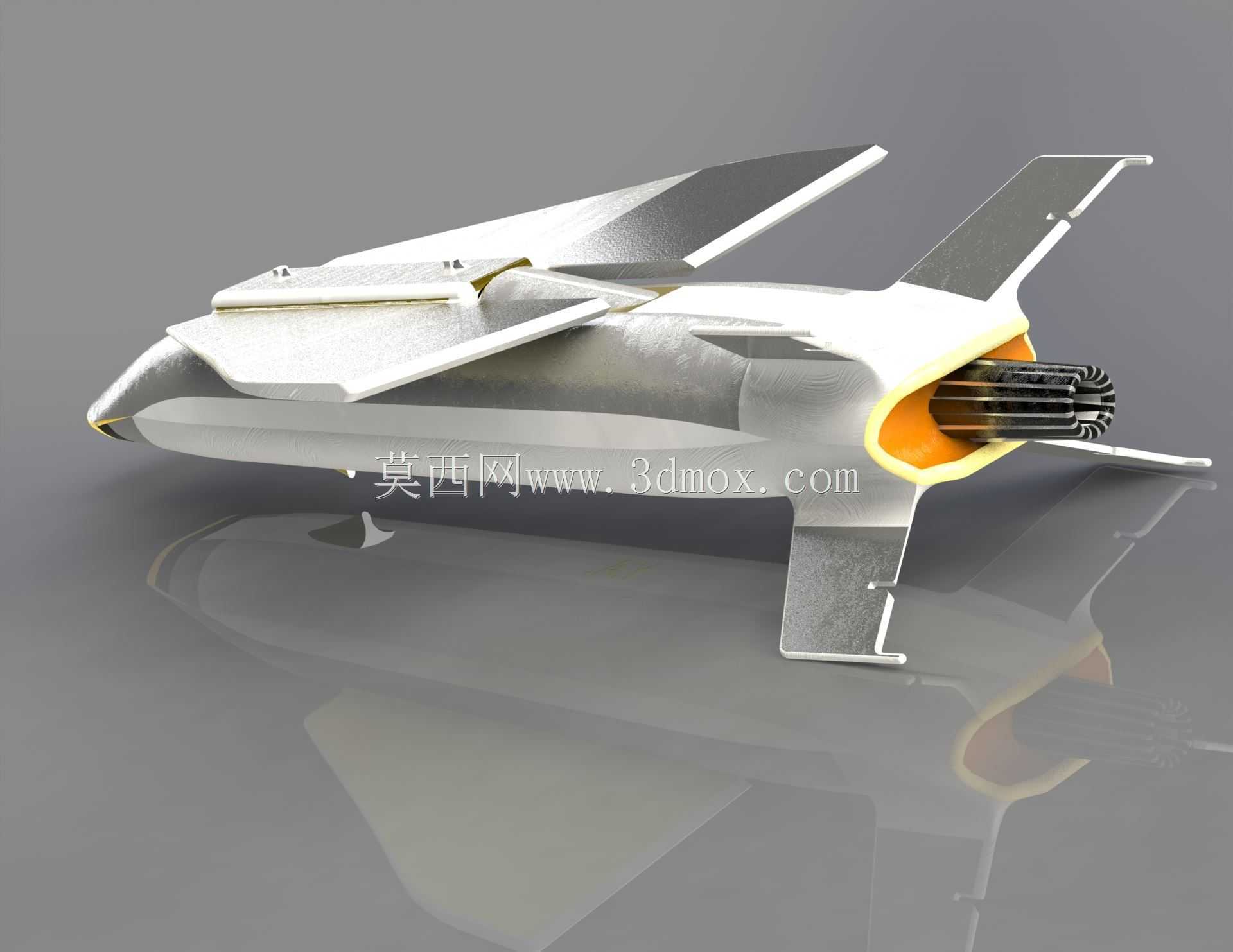

　　气动布局上，方案采用了上单翼、折叠式主翼加尾部安定面的组合。主翼平面形状带有较大后掠特征，翼根贴近弹身上方，翼面通过转轴区域与机身连接，能够表现出储运状态折叠、发射后展开的典型逻辑。对于结构设计人员来说，这部分的重点不在于追求真实翼型数据，而在于把翼面厚度、转轴位置、折叠包络和机身蒙皮之间的衔接关系建顺，避免在装配动画或挂架干涉检查中出现翼面穿模。尾翼采用多片安定面形式，分别承担航向和俯仰稳定作用，尾段下方与侧方的翼面夹角、根部圆角以及与喷口的距离都需要保留足够空间，否则后期增加舵机、铰链或作动筒示意结构时会比较局促。

　　弹体上部可以看到明显的进气口造型，采用埋入式或半埋入式进气道思路，与机身曲面融合。这种处理在巡航导弹、反舰导弹和远程无人攻击机上都比较常见，优点是外挂阻力相对较小，弹体侧面轮廓整洁，也便于载机机翼下方密集挂载。建模时进气口唇口不能简单切成直角，需要沿机身切线方向做出圆角和导流斜面，否则渲染后会显得像附加方块，破坏飞航武器的整体感。弹体下部线条相对平直，适合布置吊挂耳片、发射滑靴或储运支架接触面；腹部到头部的过渡则逐渐收窄，使弹头在侧视和俯视角度都具有较清晰的尖锐轮廓。

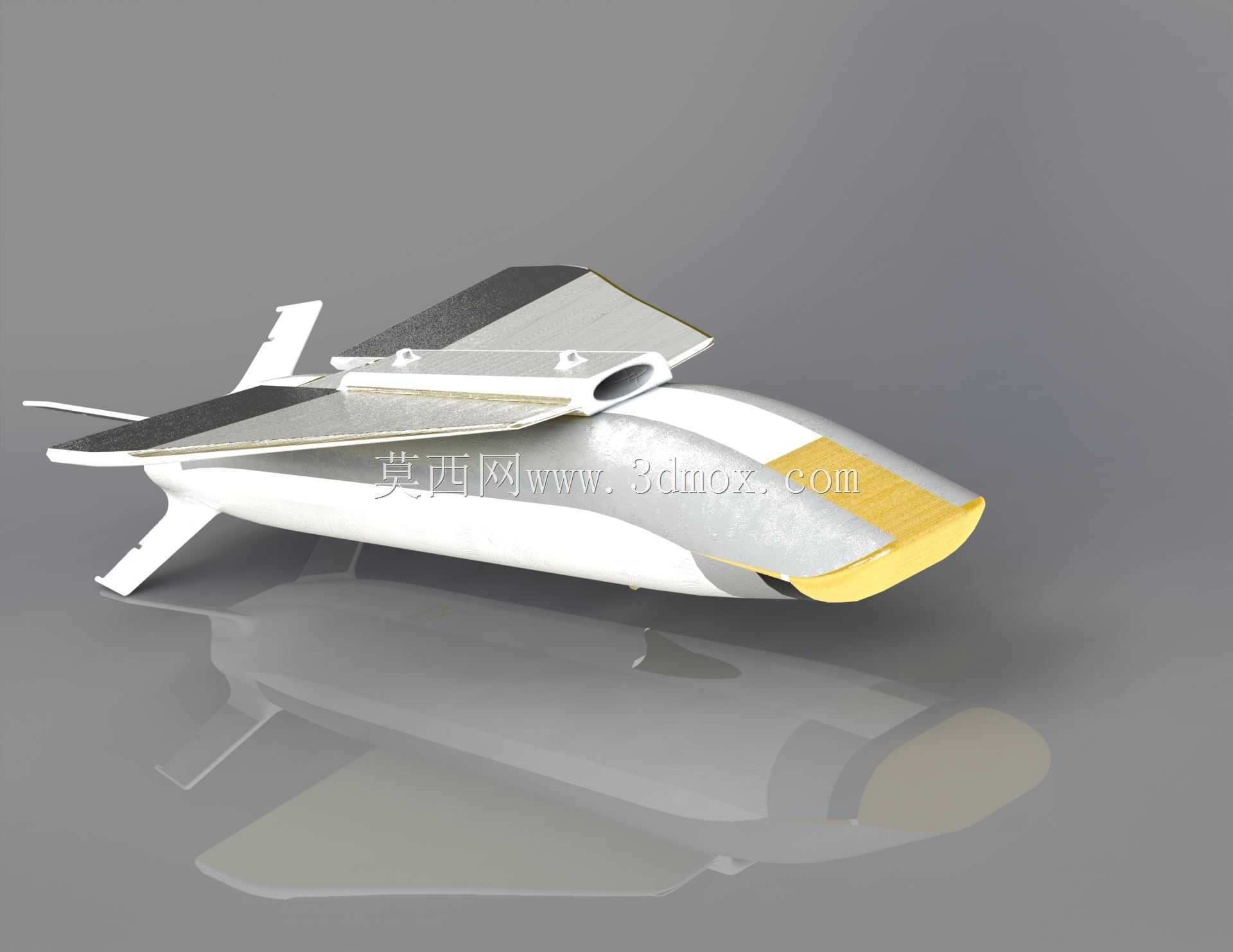

　　颜色与外观分块上，弹头区域采用黄色识别段，机身主体为浅色，翼面和尾部安定面使用深浅对比涂装。这种分色并非单纯装饰，在工程展示中可以帮助观察者快速区分弹头舱段、弹身主舱、翼面组件和尾部动力区。做三维结构评审时，不同色块也可以临时映射为不同部件，便于检查装配层级：弹头罩、中段蒙皮、折叠翼、尾翼、进气道和喷口各自独立，后续若要拆工程图或做3D打印分段，能够直接按外观分块重构。

　　从设计思路看，这个方案更重视“可展示、可挂载、可扩展”。弹身主体保持规则曲面，便于沿轴线切分舱段；主翼与尾翼均采用独立实体或曲面组件，便于替换翼展、调整后掠角或修改折叠角度；挂点集中在机身上方重心附近，符合机载武器吊挂的基本受力逻辑。若用于无人机挂载演示，可以在挂钩位置增加转接梁，把14mm×14mm的界面扩展为实际挂架接口；若用于地面展示，则可在腹部增加支撑座，让弹体保持水平姿态；若用于教学，则可进一步剖切机身，用简化舱段表达制导舱、燃料舱、动力舱和尾舱的位置关系。

　　安装边界检查时，需要重点关注三个区域。其一是翼面展开后的横向包络，950mm翼展在直升机或无人机旁挂时可能与相邻弹药、起落架或机身侧壁发生干涉，装配时应按展开状态和折叠状态分别校核。其二是上方进气道与挂架的距离，挂梁不能压住进气唇口，也不能遮挡模拟进气通道。其三是尾部喷口与发射导轨的关系，若采用导轨发射方式，后方需要留出喷流和离轨空间，尾翼下沿也不能与导轨滑块冲突。

　　整体而言，该模型把远程巡航导弹的典型外部特征浓缩到一个较易编辑的三维结构中：细长弹体、后掠折叠翼、尾部安定面、上部进气道、黄色弹头识别段和明确吊挂界面都具备较高的演示价值。对于飞行器结构设计、载机挂载方案协调、无人机武器外观搭配以及三维装配训练来说，它能够作为一个基础外形平台继续深化，而不是只停留在静态渲染造型层面。
