轻型直升机桁架式承力机架结构设计

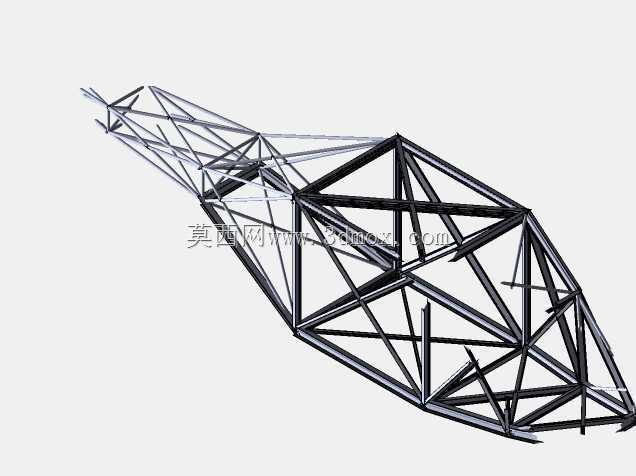

　　这套空间桁架式机架面向轻型旋翼飞行器的主承力机身段开发，整体采用多根细长杆件在三维空间中交叉拼接的构型，没有采用传统蒙皮半硬壳机身的钣金铆接思路，而是把旋翼载荷、发动机安装载荷、起落架冲击载荷、尾梁传力路径全部收拢到离散的节点接头之上，杆件之间按三角形稳定单元逐段延伸，从机头设备舱区域向后逐步收窄，过渡到尾梁连接端，整体轮廓贴合轻型直升机的气动外包络。

　　从实际装机场景来看，这类桁架机架多用于轻型单人直升机、试验型旋翼机、教学验证飞行器以及小型无人直升机平台。机身中段需要同时容纳动力单元、燃油箱、传动支座、飞控设备与乘员座椅，机架不能做成封闭厚重的盒形结构，否则空机重量会直接吞噬有效载荷；桁架方案的优势就在于每一根杆都尽量沿载荷方向布置，拉压受力为主，弯曲弯矩被节点分解，材料利用效率远高于随意拼接的方管框架。在旋翼主轴附近，主减速器、发动机架和起落架支柱的载荷交汇最集中，因此该区域杆件密度明显提高，多组斜杆从顶部主轴安装位向两侧下节点和底部横梁发散，形成多层四面体与三角锥组合，避免出现大跨度无支撑的细长杆失稳。

　　设计过程中首先要确定的不是杆件直径，而是硬点边界。旋翼主轴安装面、发动机固定孔、座椅安装点、油箱托板、起落架铰接座、尾梁对接法兰以及航电设备安装板，这些位置决定了节点不能随意移动。先把这些硬点按整机布置坐标固定，再在硬点之间寻找最短、最直接的传力路径，杆件交汇时尽量让中心线交于同一点，减少节点偏心；若因设备干涉无法共点，则需要在局部增加补强短杆或扩大接头板，把偏心弯矩转化为相邻杆件可承受的拉压分量。机头段轮廓较尖，主要承担整流罩支撑、仪表板安装和前起落架附件定位，载荷相对较小，杆件可以更细、节间更长；中段围绕动力和乘员区域，截面高度与宽度都达到最大，形成整机刚性核心；后段向尾梁方向逐渐收缩，杆件数量减少但纵向连续性必须保持，使尾桨侧向力和尾翼振动能够顺畅传回主承力区。

　　外形尺寸方面，机架外包络需要服从直升机总体布置：中段宽度要覆盖发动机与座椅两侧维护空间，底部横梁需预留油箱和地板安装面，顶部节点要避开旋翼轴摆动范围与操纵拉杆行程；前端收尖角度不能只追求外观，还要保证前设备舱内部可放入电池、航电盒和线束，并留出手部拆装空间。后端尾梁接口的端面尺寸、螺栓孔分布和对接轴线角度是关键安装边界，尾梁过长时会放大多余的横向柔性，因此后段桁架虽然视觉上纤细，却不能取消交叉斜杆，否则垂尾方向的一阶弯曲频率容易落入旋翼激励区间。

　　杆件截面选择通常围绕圆管展开，圆管在任意方向上的抗弯刚度一致，抗扭性能也优于同等重量的开口型材，适合空间多方向载荷。节点处理可采用焊接管接头、机加工接头片或螺栓夹紧式连接：焊接方案重量轻、零件少，但对焊接变形控制要求高，胎架定位必须先固定主硬点再分组施焊；螺栓接头便于拆解运输和试验更换，适合教学验证与原型机迭代，但接头处会增加局部重量，需要把孔边距、螺栓规格和耳板厚度一并纳入模型。建模时不能只画出杆件中心线，应把管端相贯线、接头板厚度、安装孔位和焊缝避让空间都表达清楚，否则后续工程图拆件时会出现杆件互相穿插、工具无法操作的问题。

　　从刚度校核角度看，这类机架最需要关注三类工况：一是旋翼最大拉力向上作用于主轴支座，整机重量通过座椅、油箱和起落架节点反向施加；二是着陆冲击下起落架节点承受垂向过载，底部桁架不能出现明显凹陷；三是尾桨推力在尾梁末端形成侧向力与扭矩，后段交叉杆需提供足够的抗剪刚度。有限元分析时可把圆杆简化为梁单元快速迭代拓扑，再对关键焊接节点和螺栓耳片建立局部实体模型复核应力集中。若某根杆长期受压且计算长细比偏大，单纯加大壁厚并不经济，优先调整节点位置、增加中间支撑或改用更大外径的薄壁管，往往能在增重较少的情况下显著提升临界屈曲载荷。

　　维护性也直接影响桁架布局。发动机周围的杆件不能遮挡火花塞、油路接头和皮带张紧位置；座椅下方要保留油箱拆装通道；线束和燃油管沿桁架走向固定时，需要与高温排气管、运动操纵件保持间隙。整机外装蒙皮或整流罩后，桁架仍承担全部主要结构载荷，蒙皮只维持气动外形，因此模型中各安装支架的坐标必须与外部罩体曲面协同，不能等到外形阶段才发现骨架穿出蒙皮。该结构把承载、轻量化和可制造性集中在同一套空间框架中，适合用于轻型直升机原型设计、旋翼机结构教学、桁架传力分析以及航空机械装配验证。
