多色铝合金伺服舵机摇臂连杆结构

　　这套彩色金属伺服连杆属于舵机输出端的标准转接构件，日常在桌面六轴机械臂、RC遥控车模转向机构、教育机器人关节、小型云台俯仰驱动里随处可见，核心作用是把舵机输出轴的回转扭矩，刚性传递到外接摆杆、轮组或者负载支架上，替代原厂标配的塑料摇臂，解决大扭矩工况下塑料件滑牙、断裂、形变旷量的痛点。

　　从实际装机的边界尺寸来看，这类连杆整体为长条形扁平结构，一端是抱紧式夹头：中心加工出和标准舵机输出花键完全匹配的内齿孔，夹头侧面开有贯通的锁紧狭缝，搭配两颗横向锁紧螺丝，装配时把夹头套入舵机花键轴后拧紧螺丝，狭缝收缩就能完全抱紧输出轴，既保证周向传动无打滑，也不需要在舵机轴上额外打顶丝，不会刮伤舵机输出轴的镀层；夹头侧还预留了和舵机端面安装孔对位的定位孔，装机后可以快速校准摇臂的中位角度，避免通电后舵机归中时连杆偏位。连杆的长臂段沿长度方向布置了两个不同间距的铰接安装孔，孔位压入或者直接加工出光孔，用来穿装球头扣、销轴或者连杆螺丝，不同孔位对应不同的摆动力臂：靠近转轴的孔位输出摆角小、输出推力大，适合重载举升场景；远离转轴的末端孔位摆角行程大，适合需要大动作范围的转向、开合机构。

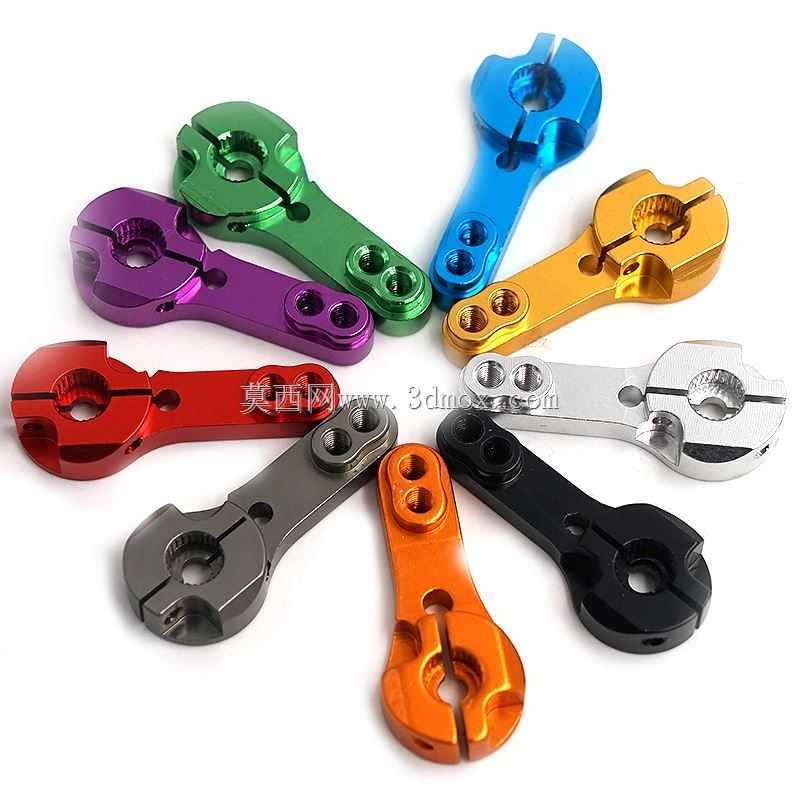

　　结构设计上整个零件采用一体化铣削成型，外形所有棱角都做了倒角去毛刺处理，长臂和夹头的过渡位置做了加宽的圆弧补强，避免舵机频繁正反转换向时，应力集中在臂根位置发生断裂。零件表面做了阳极氧化硬质处理，图中呈现的红、橙、金、绿、蓝、紫、黑、银多种配色，一方面氧化层可以提升铝合金表面硬度，耐磨抗腐蚀，长期在户外模型、实训设备上使用不会生锈掉色；另一方面不同配色可以在多关节机器人装机时快速区分不同轴的摇臂，调试走线、排查连杆干涉的时候一眼就能对应到对应舵机，不用反复核对装配编号。

　　实际选型装配时需要先核对适配的舵机规格：这类摇臂的内花键通常兼容主流25kg、35kg级数的标准金属齿舵机，夹头的抱紧开槽宽度在锁紧状态下不会和舵机端面发生摩擦，连杆整体厚度控制在5mm左右，摆臂转动的扫掠范围内，要提前在三维布局里预留出足够的安全间隙，避免长臂摆动时撞到设备框架、线缆或者相邻关节的构件。铰接孔的孔径适配通用M3规格的球头螺丝，装机时可以在孔位加装薄尼龙垫圈，既消除铰接处的轴向旷量，也能减少金属直接摩擦产生的异响和磨损。和原厂塑料摇臂相比，金属连杆的形变量几乎可以忽略，舵机转过的角度可以1:1传递到负载端，不会因为塑料件受力弯折出现动作滞后、定位不准的问题，在机器人做重复点位动作、遥控车做高速转向的时候，传动刚性的提升会直接体现在动作响应精度和整机可靠性上。

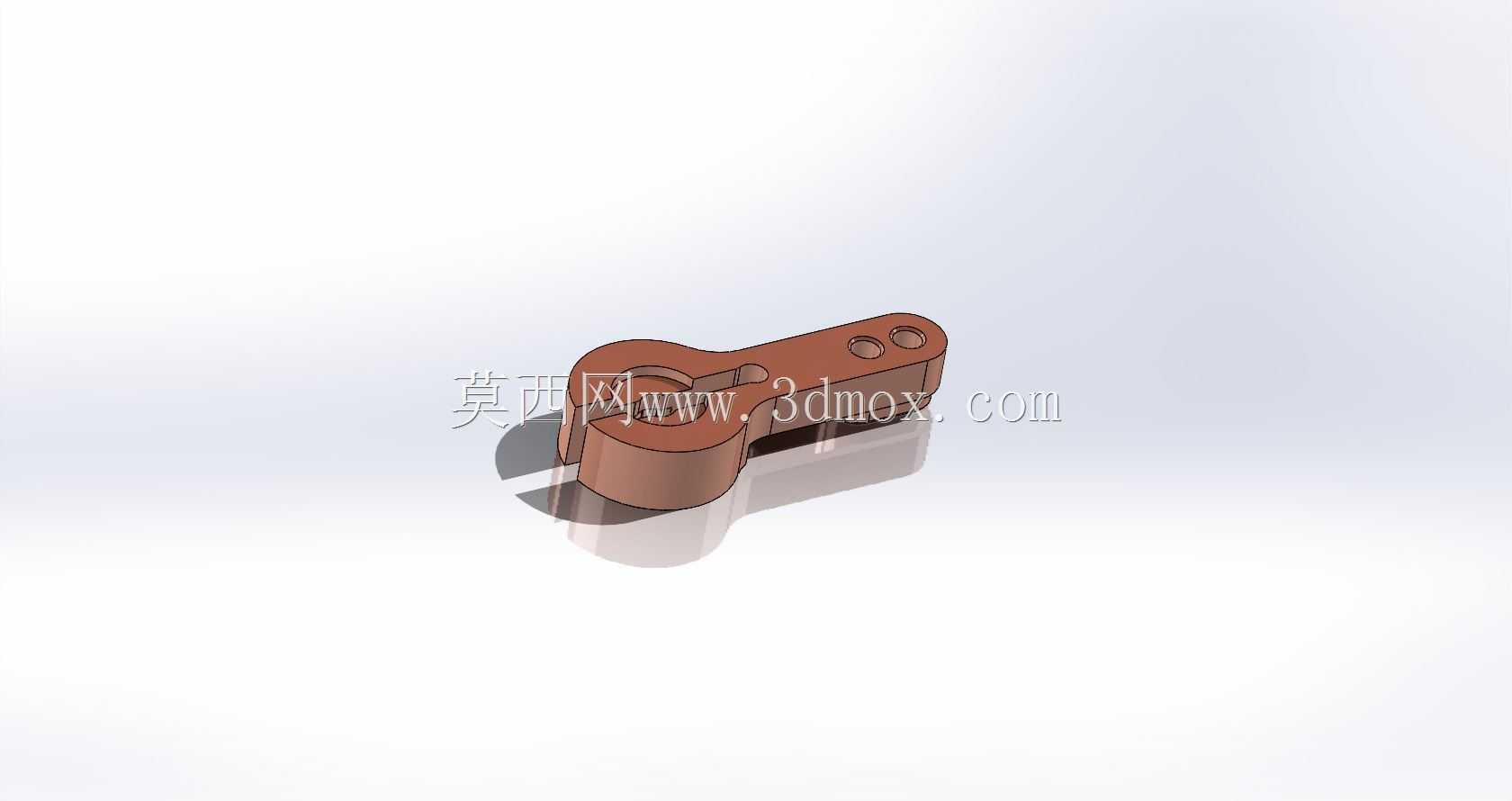

　　建模过程中需要重点还原花键内齿的齿形参数、锁紧狭缝的宽度、各铰接孔的中心距，以及夹头位置螺丝过孔和沉头座的深度，这些尺寸直接决定了零件能不能直接装机使用，沉头孔深度要保证锁紧螺丝拧入后端面不突出摇臂表面，避免螺丝刮蹭舵机外壳。长臂上的减重凹槽在不降低整体结构强度的前提下去掉多余铝材，既减轻摇臂自身的转动惯量，让舵机启停动作更轻快，也让零件外观更富有工业设计质感。
