土耳其隐身无人作战飞行器概念构型

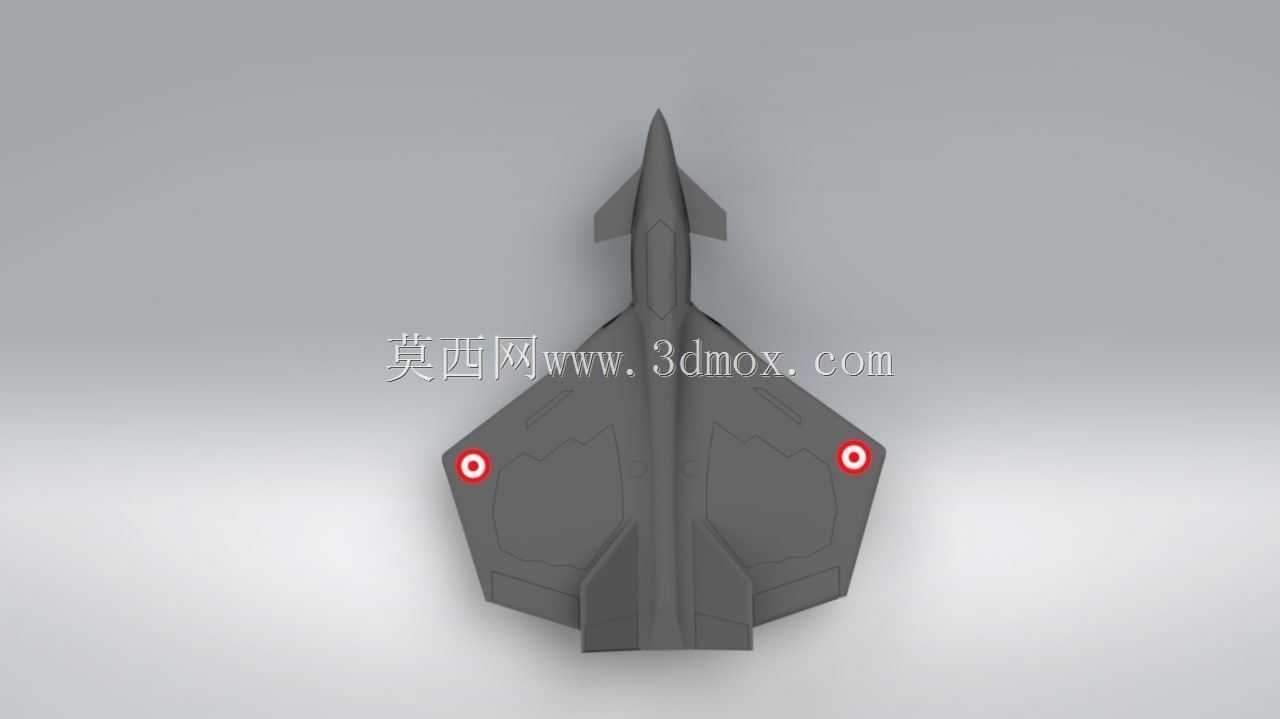

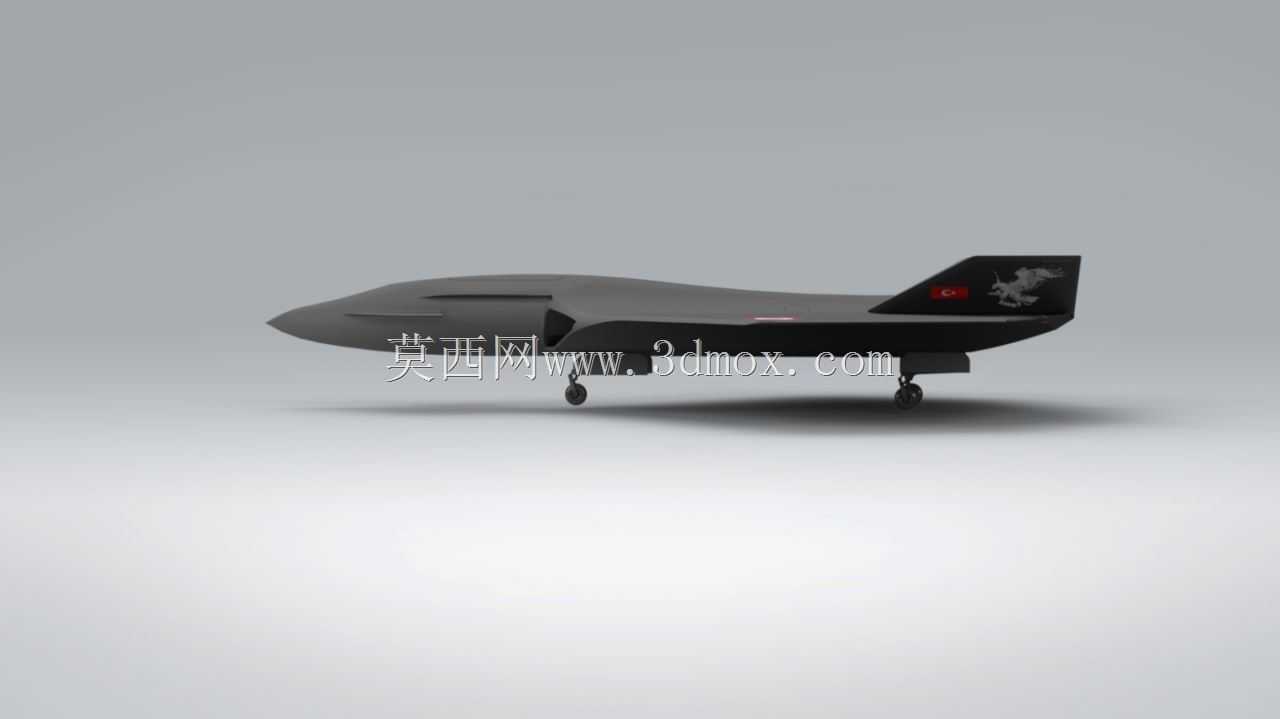

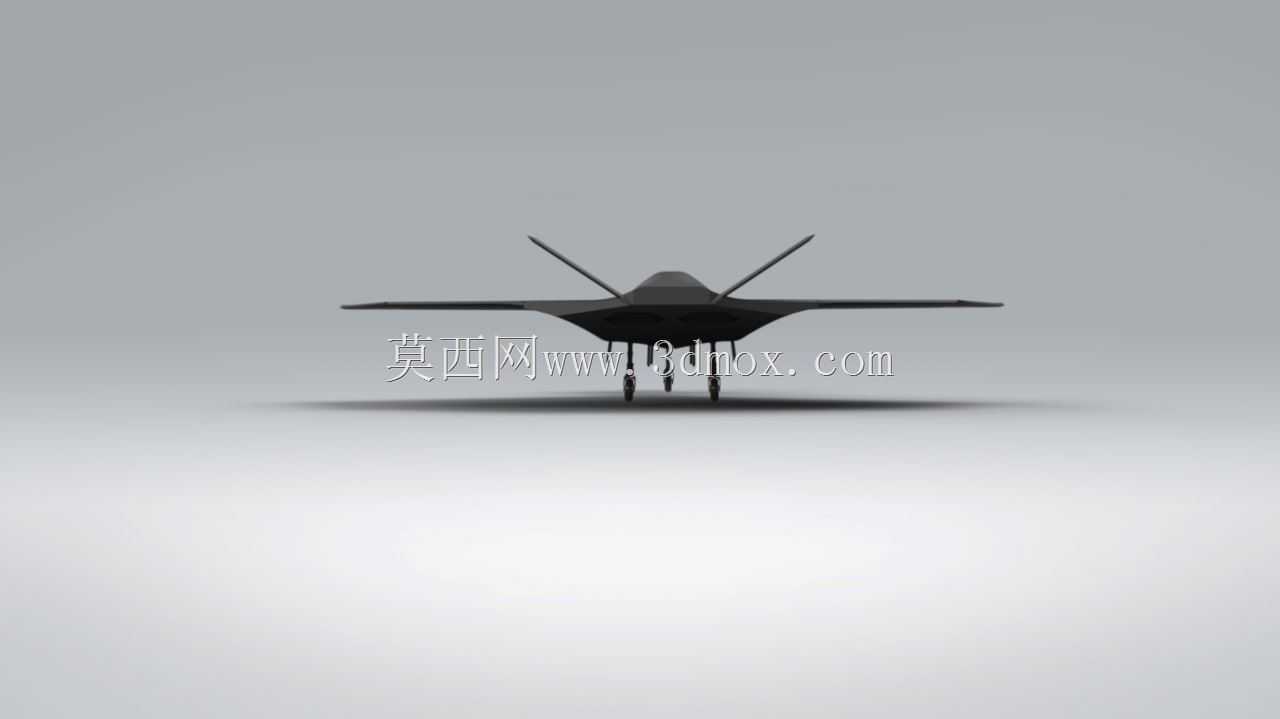

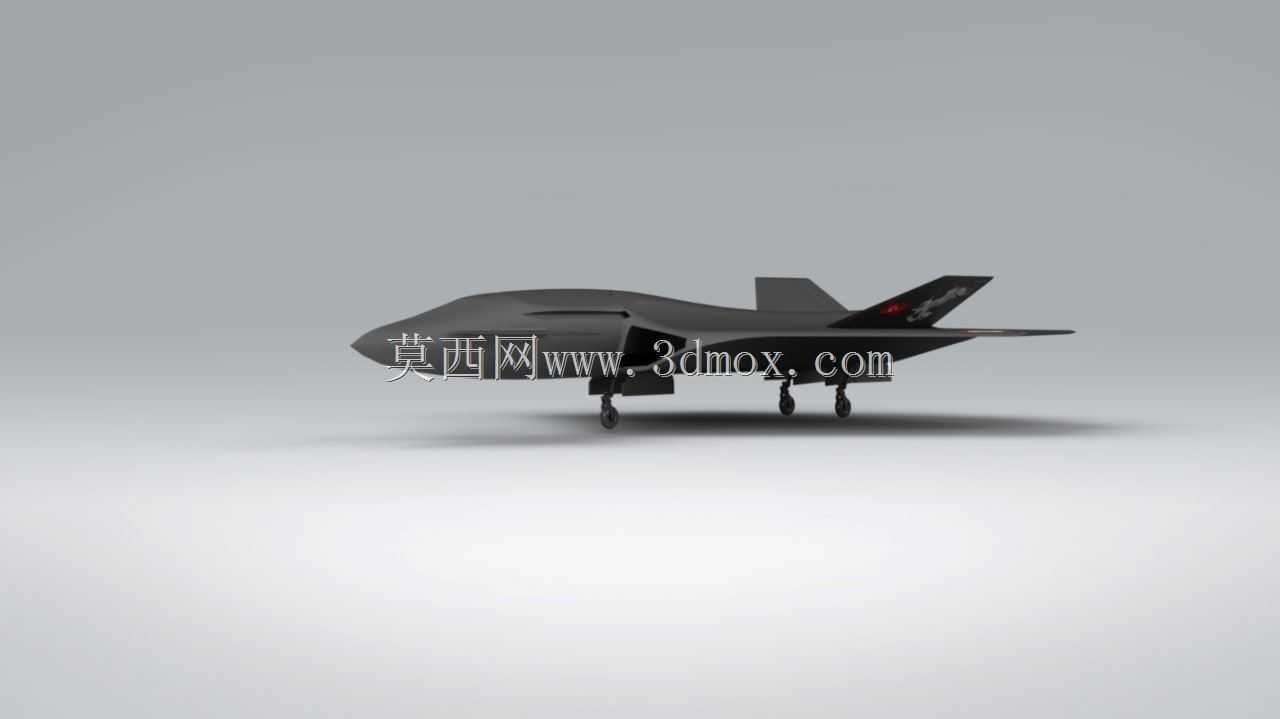

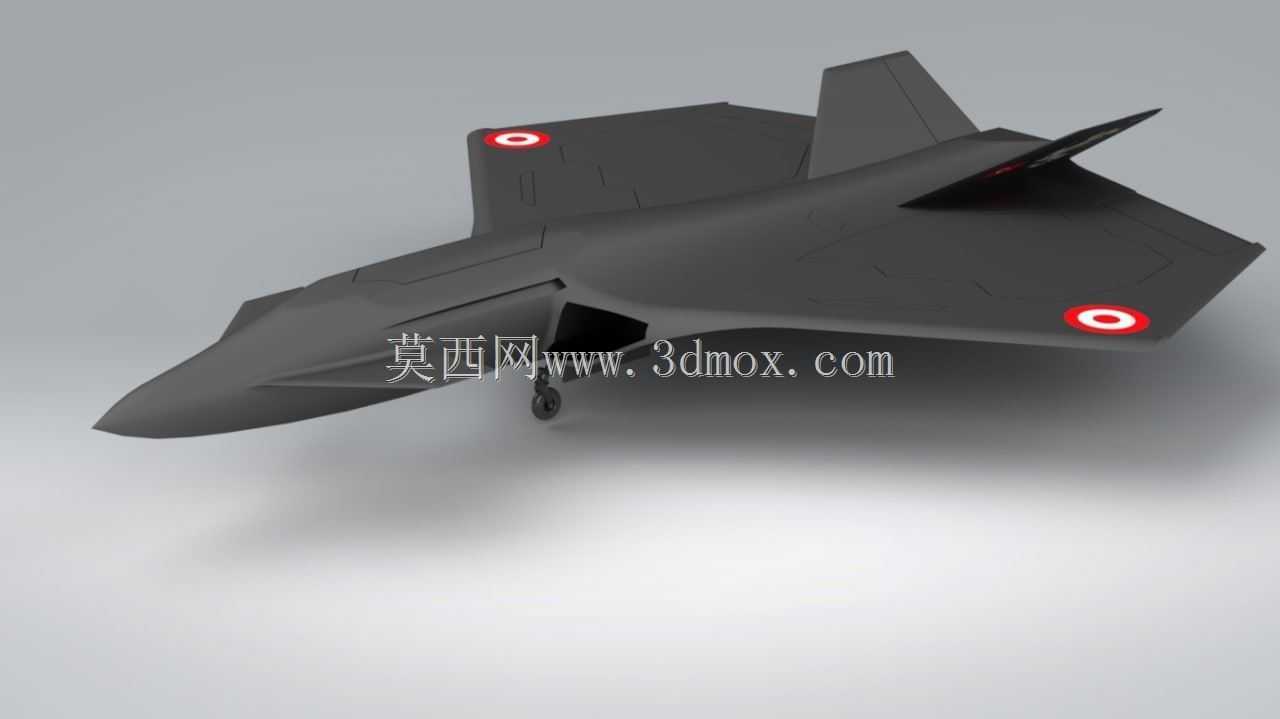

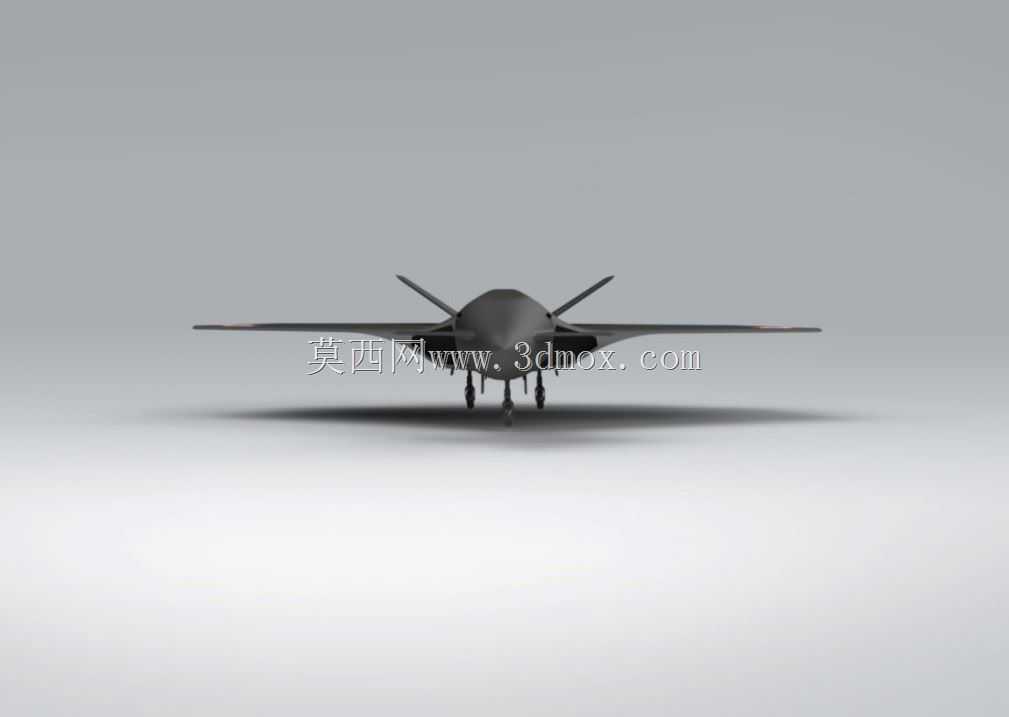

　　该套三维数模围绕新一代低可探测性无人作战平台展开，整体采用无垂尾融合飞翼的气动布局思路，机身与机翼之间没有明显的折线分界，上表面连续顺滑过渡，这种构型首先服务于雷达波散射控制，将入射雷达信号集中偏转到少数非威胁方向，避免在常规战机的垂尾、进气道唇口、外挂挂架等强散射源位置形成角反射效应。从结构建模角度看，整机外形被拆分为机身上下蒙皮、埋入式进气道、多边形尾喷口、前缘后掠翼段、机腹内置弹舱舱门几个核心分块，每一块曲面都遵循隐身飞行器的平行边缘设计原则，机翼前后缘、进气口边界、尾喷口锯齿轮廓的棱线方向尽量对齐到少数几个固定角度，建模时需要严格控制曲面G2连续性，避免局部凸起或曲率突变破坏整机散射特征。

　　实际任务场景中，这类无人作战飞行器主要承担高危空域穿透式侦察、纵深目标精确打击、伴随有人隐身战机协同编组作战的任务，不需要预留飞行员座舱、生命保障系统、弹射座椅相关结构，因此机身内部空间可以更紧凑地分配给燃油储箱、航电设备舱、内置武器挂舱与动力系统，整机横截面尺寸相比同吨位有人战机明显缩小。数模里进气道采用上置埋入式布局，进气口开设在机身背部，这种布置可以利用机身结构遮挡地面方向入射的雷达波，避免涡扇发动机压气机叶片直接暴露形成强反射源，尾喷口采用扁平融合式设计，喷流与后机身外形平顺衔接，既可以加快高温排气与外界冷空气的掺混速度，降低红外辐射特征，也能让后体阻力在跨音速飞行阶段保持在合理区间。

　　从安装边界与尺寸约束来看，飞翼布局的翼身融合段内部要同时协调多个系统的排布：机身中轴线靠前位置预留航电与任务载荷舱空间，中部布置主燃油箱，两侧翼根内部预留主起落架收纳舱，机腹中部的内置弹舱需要保证舱门关闭时外表面与周边蒙皮完全齐平，舱门边缘开锯齿形缝隙，缝隙走向与机翼主棱线平行，避免开启闭合时出现额外的强反射台阶。起落架采用前三点式收放结构，主起落架支柱向内侧折叠收纳进翼根舱室，前起落架向前收入机头下方舱段，所有起落架舱门关闭后都要保证外表面无突出台阶，数模中需要单独校验收放运动包线，确认轮胎、支柱在收起过程中不会与舱壁、燃油箱、管路发生干涉。

　　气动设计层面，无垂尾布局取消了传统垂直安定面，航向稳定性依靠翼面后缘的多组分裂式阻力舵实现，左右两侧翼后缘的控制面可以差动偏转，一侧开裂增加阻力来产生偏航力矩，同时兼顾俯仰与滚转控制，建模时需要给每一组控制面预留偏转活动间隙，间隙宽度控制在毫米级，既不能过大破坏隐身表面连续性，也不能过小导致偏转过程中与固定翼面发生摩擦。机身表面没有设置任何外置传感器探头，大气数据传感器、通信天线、导航导航天线全部采用埋入共形设计，天线外罩与蒙皮曲面完全齐平，整机外表面不存在突兀的柱状凸起。

　　动力系统的安装边界从背部进气口开始，进气道向内弯曲形成S形通道，完全遮挡前方视线方向的发动机端面，发动机主体安置在机身中后段，尾喷管从发动机涡轮后方向后延伸，逐渐从圆形截面过渡为扁平矩形截面，喷口上下边缘与后机身翼面平滑融合，喷流出口位置与机身后缘保持齐平，不伸出机身外轮廓。弹舱内部预留标准小型精确制导武器的挂载空间，挂架采用伸缩式设计，投放时挂架伸出舱外、武器脱离后挂架收回、舱门关闭，整个过程舱门开启时间尽可能缩短，降低隐身特性暴露的窗口。对于结构建模从业者来说，这套数模的核心参考价值在于完整呈现了隐身无人战机从曲面光顺、棱线平行约束、内部系统空间分配到活动部件运动包线校验的全流程设计逻辑，每一处外形取舍都同时平衡气动效率、散射控制、内部装载与维护开口的多重需求，没有为了视觉效果添加不符合工程实际的多余结构。
