重型C型手动夹持工装结构设计

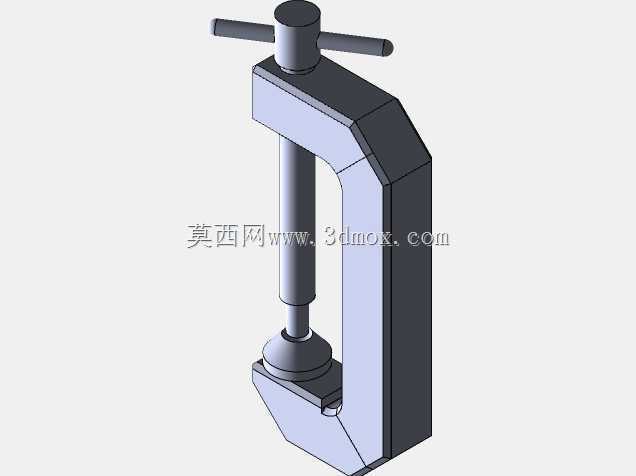

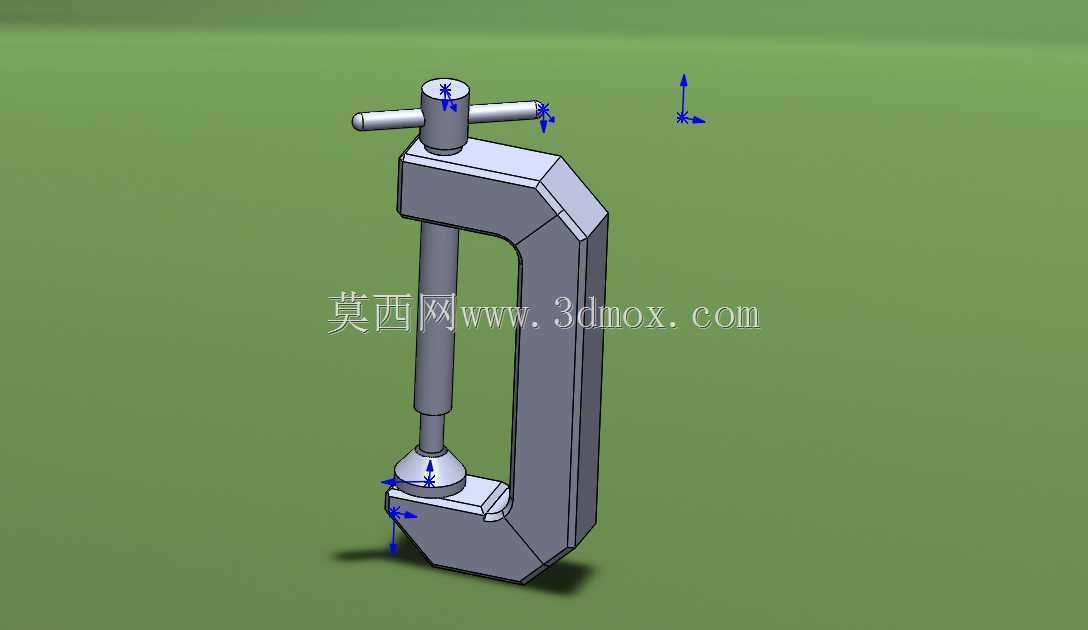

　　这套重型C形夹持装置面向车间常规工件装夹场景搭建，整体采用开口侧置的C形刚性框架作为承载主体，框架背部为连续加厚的实体承力臂，上下两端分别向开口侧延伸出固定承压台与活动压头安装位，开口区域预留充足的工件进出空间，日常可直接跨搭在工作台边缘、工装垫板或焊接平台的T型槽台面上，无需额外打孔固定，装拆移位都十分便捷。框架底部的固定承压台做了加宽平底处理，接触台面的一侧加工出平整贴合面，夹持时整个夹具的反作用力直接通过底臂传导到工作台面，不会出现局部翘边、压痕偏移的问题。

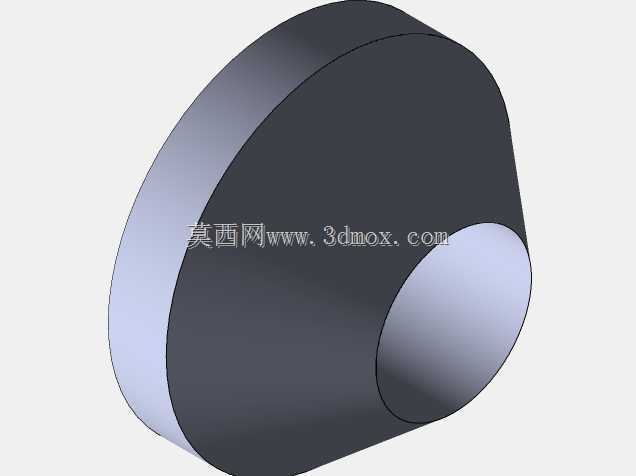

　　夹紧执行部分采用梯形螺纹副传动，竖向布置的夹紧螺杆贯穿C架上横臂的螺纹导向孔，螺杆顶端横穿一根加长力杆，力杆两端伸出螺杆头部形成双手施力臂，操作人员转动力杆即可带动螺杆旋转进给，借助螺纹的增力特性，仅靠手动施加的扭矩就能在压头端输出数吨级的正向夹紧力，螺纹副本身具备自锁属性，夹紧后即便设备运行产生持续振动，螺杆也不会自行松退，无需额外加装锁止结构。螺杆下端连接活动压头，压头与螺杆之间采用可小幅摆动的活接结构，压合工件时压头端面可以自动适配工件表面的微小倾斜，保证接触面完全贴实，避免单点接触压伤工件表面或者出现夹持打滑。

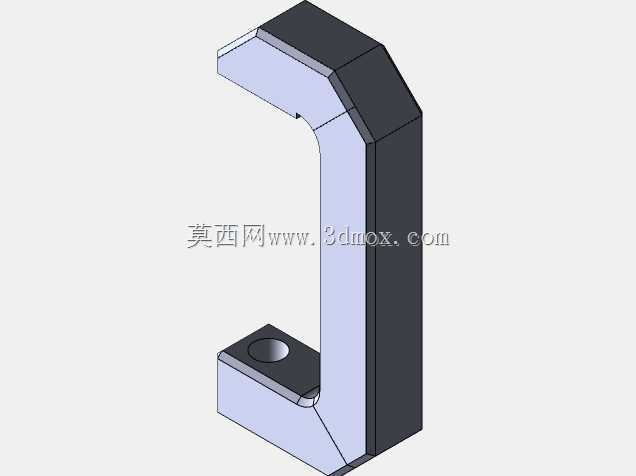

　　从结构设计逻辑来看，C形架的截面厚度从开口端向背部圆弧过渡区逐步递增，夹持受力时框架的最大弯曲应力集中在背部弯角位置，建模阶段对该区域做了圆角过渡加厚处理，既规避了直角截面的应力集中开裂风险，也控制了整体耗材重量，不会出现框架冗余过重、挪动费力的问题。上横臂的螺纹孔部位做了局部凸台加厚，螺纹啮合长度达到螺杆公称直径的1.5倍以上，长期反复夹紧作业也不会出现螺纹滑牙、孔位变形的情况。

　　外形边界方面，整套夹具的C形开口深度、开口高度按照车间通用中型工件的装夹需求设定，既可以夹持叠放在工作台面上的板材、型材焊接组件，也可以跨夹固定台钻、小型砂轮机的设备底座，在机加工工序里用来临时固定待钻孔、待攻丝的异形工件，在焊接工位可以快速拼接定位型钢支架，在装配环节也能用来压合过盈配合的小型衬套、销钉，替代多台专用固定夹具，减少工位上的工装储备数量。

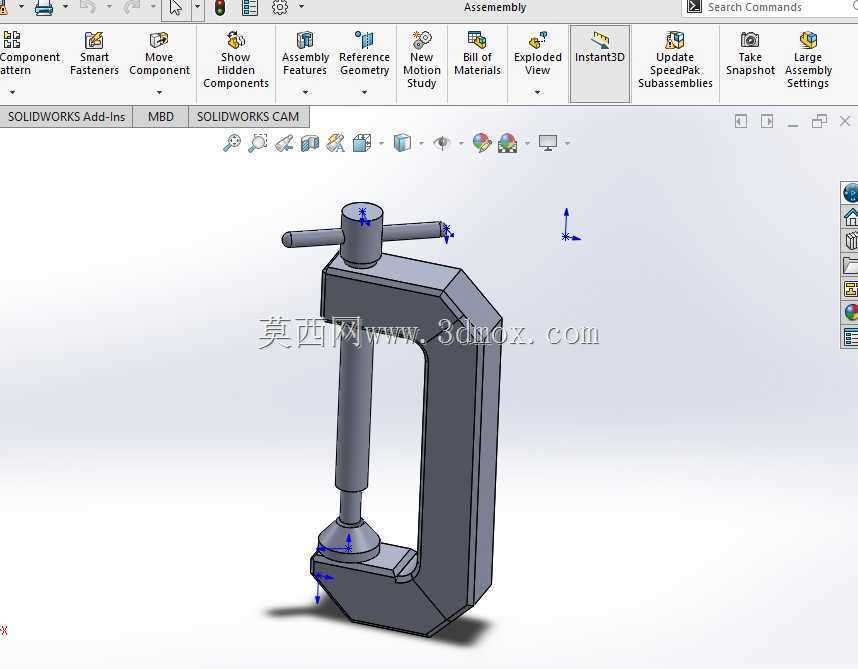

　　建模过程中所有配合面都按照实际装配公差搭建，螺杆与导向孔的间隙、压头活接的转动余量、力杆与螺杆头部横孔的配合间隙都还原了真实装配状态，框架的所有棱边都做了工艺倒角，既消除了热处理和使用过程中的应力缺口，也避免操作人员搬运时被锐边划伤。压头和底部承压台的相对行程覆盖了从薄板材到厚型块料的夹持范围，行程下限可以压紧几毫米厚的钣金垫板，行程上限可以容纳高度较大的方箱工件，不需要频繁更换垫块调整夹持间距。

　　在实际产线布局里，这类C型夹不需要配套液压、气动动力源，完全依靠手动机械结构实现夹紧，不存在管路泄漏、动力中断的故障点，在没有压缩气源的野外维修工位、临时装配现场都可以直接投入使用，维护时仅需要定期在螺纹副表面涂抹润滑脂，清理压头接触面的切屑焊渣即可，长期使用的维护成本极低。框架整体采用一体式刚性结构，没有多余的活动铰接部件，反复装夹上千次也不会出现框架开口变形、夹持精度丢失的问题，是通用加工车间里适配性极强的基础夹持工装。
