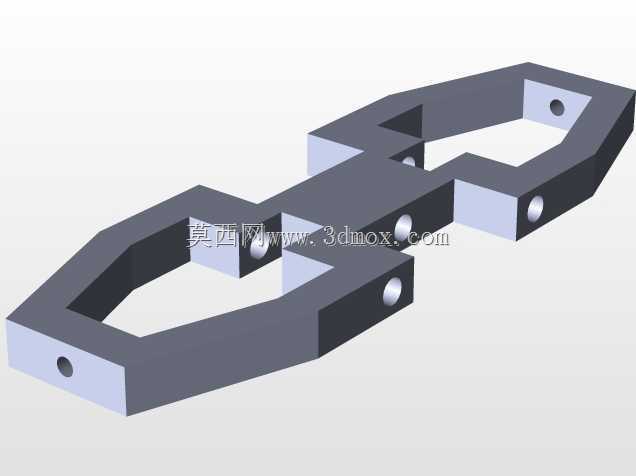

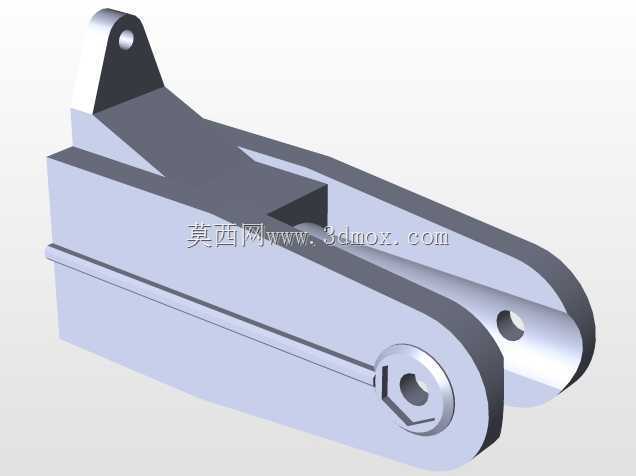

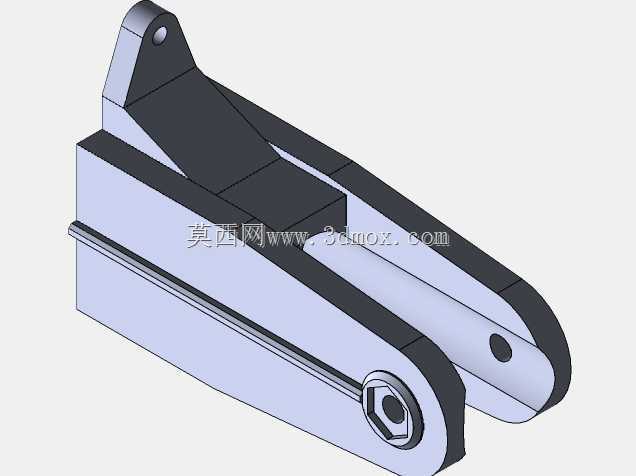

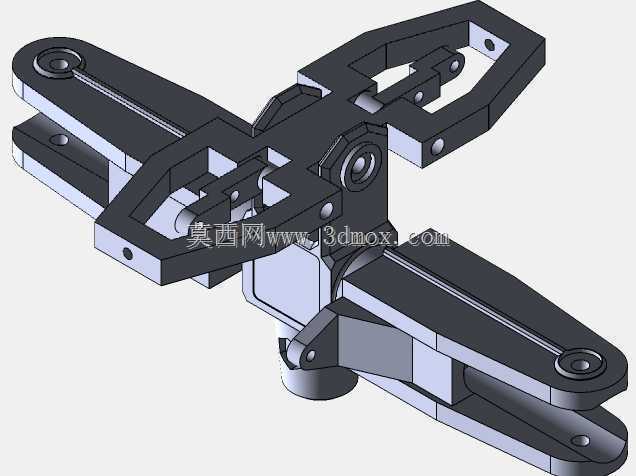

在保证臂体抗弯截面模量的前提下,去掉了非受力区域的多余材料,整套夹臂总成的转动惯量大幅降低,驱动端不需要过大的输出扭矩就能带动夹臂快速开合,同时镂空结构也方便加工过程中排屑,后期实训场景里学生对臂体进行钻孔、修配、打磨操作时,框型开口也提供了足够的操作空间。夹臂和中心基座的所有铰接点位都采用销轴定位,铰接孔的配合间隙控制在小间隙过渡配合区间,既保证连杆传动时没有虚位空程,四组夹臂的开合位置一致性偏差极小,也避免间隙过大导致夹持工件时出现旷量抖动。夹臂的夹持端面没有做整面硬接触,而是在末端设计了带沉孔的安装位,可以根据被夹持工件的材质更换橡胶垫、尼龙块或者金属压头,夹持脆性塑料、3D打印坯件时用软质垫脚避免压裂工件,这套四向同步张合的夹持旋转工装,最初的设计出发点是解决教学实验场景里异形工件、多面体坯料在工位间转运、姿态调整时的装夹痛点,常规两爪卡盘只能适配规则圆柱、方块工件,遇到十字形、框架类、带外伸支臂的异形零件,要么夹持点打滑偏移,要么夹伤工件薄壁部位,这套结构采用中心回转基座搭配四组对称布置的铰接夹臂,每一组夹臂都通过连杆和中心驱动盘联动,驱动盘轴向动作时,四个夹臂同步绕自身铰接轴转动,实现夹持端同步收拢或者张开,四个夹持点均匀分布在工件外周,夹持力对称抵消,不会对工件产生单侧偏载,哪怕是重心偏离回转中心的异形框架件,夹持后也能保持动平衡,随底部回转轴平稳转动。夹臂的外形做了镂空减重处理,长臂段采用框型开槽结构,

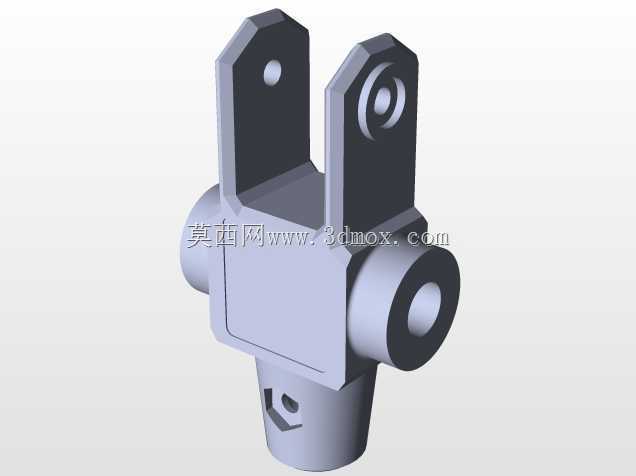

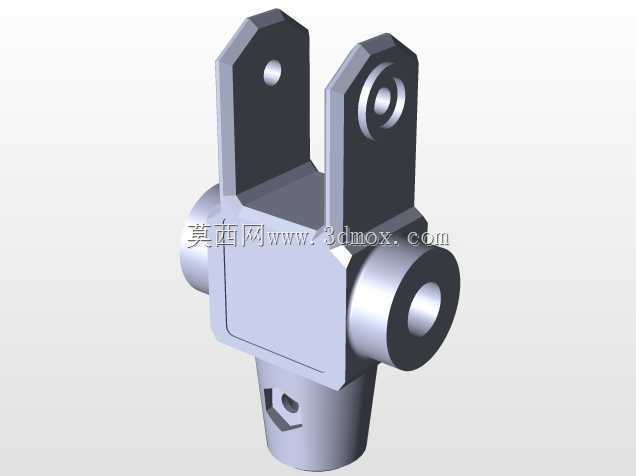

夹持金属毛坯时换淬火钢压头保证耐磨寿命,不同压头通过沉头螺钉固定在臂端,更换过程不需要拆解整个夹臂总成,维护调整效率很高。底部的回转基座采用阶梯轴结构,轴段可以直接和实验室现有转台、分度头或者小型伺服回转台的输出法兰对接,安装法兰的孔位预留了通用安装间距,不需要额外做转接板就能适配多数常规实训台的装夹接口,基座的轴向定位面做了精车处理,装配后夹臂总成的回转端面跳动可以控制在很小的范围内,带动工件旋转做检测、喷涂、组装作业时,工件的径向偏移量不会超差。设计过程中特意对所有零件的加工工艺性做了优化,所有板类零件的厚度统一选用常规冷轧钢板的标准厚度,不需要特殊定制厚料,所有铰接孔的直径统一选用标准钻头、铰刀的加工尺寸,学生在普通铣床、
钻床上就能完成全部零件的加工,不需要用到五轴加工中心这类特殊设备,装配时所有销轴都采用标准紧固件,不需要定制特殊异形件,整套工装从下料、加工到组装的全流程都适配基础机加工实训车间的设备条件。在实际教学场景里,这套工装可以装夹十字型塑料框架、小型四轴飞行器机架、异形教学演示零件,完成工件的360度旋转展示、周向孔位加工、外围零件装配等作业,四个夹臂的张开行程覆盖了从小型方块到较大尺寸框架件的夹持范围,不需要根据工件尺寸频繁更换夹爪,联动机构保证四个夹持点始终同步动作,哪怕工件外形存在少量尺寸偏差,各夹臂也能自适应贴紧工件表面,不会出现某一个夹臂悬空、其余夹臂过载的情况。夹臂的长臂段预留了多条平行的T型槽安装位,除了末端的压头之外,
还可以在臂身中间位置加装辅助支撑钉,针对带外伸支臂的长尺寸工件,辅助支撑钉可以托住支臂的下方,避免夹持后工件因为自身重力发生弯曲变形,支撑钉的位置可以沿槽调整,适配不同臂展长度的工件。中心驱动部位的结构预留了动力接入空间,既可以在实训场景里用手动旋钮带动中心盘动作实现手动夹紧,也可以对接小型气缸、旋转油缸的输出端,升级成自动化夹持工位,接入自动化生产线之后配合传感器信号,就能完成工件的自动上料夹紧、回转换位、作业完成后松夹下料的全流程动作,不需要人工干预锁紧操作。整套结构的所有铰接点位都设计了注油通道,长期反复开合使用时可以定期加注润滑脂,避免铰接面干磨出现卡滞,夹臂的受力截面经过抗弯校核,在额定夹持力下臂体的变形量极小,不会因为夹持力加大出现臂体外张导致工件脱落的问题,对称的四臂布局也让整套工装在高速回转时的风阻更小,转动过程没有明显的风噪和振动。
