航空涡轮发动机转子平衡用工装夹具

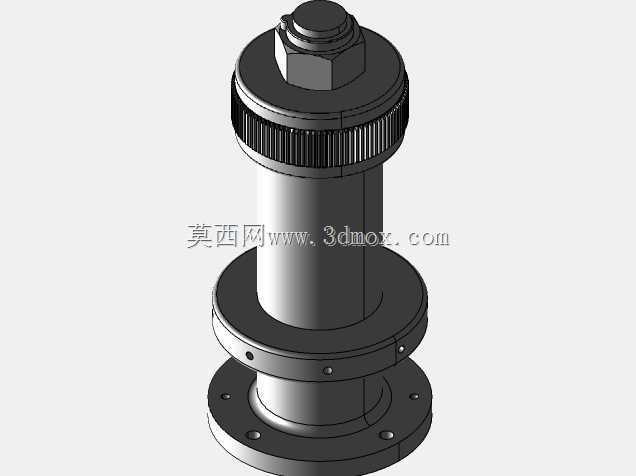

　　在航空发动机制造与大修环节，涡轮转子组件的动平衡校正属于核心质控工序，该类夹具正是为适配这一工序开发的专用装卡部件，直接决定平衡检测的重复定位精度与最终校正效果。不同于通用工装的泛用性设计，这款夹具从定位基准选择上就完全贴合涡轮轴类转子的装配特性，底部采用带均布螺栓孔的法兰安装面，可直接对接动平衡机的主轴连接端，法兰端面的平面度控制在0.01mm以内，端面跳动公差严格限定在0.008mm范围内，避免装夹基面本身的形位误差传递到转子平衡检测过程中，造成检测数据失真。

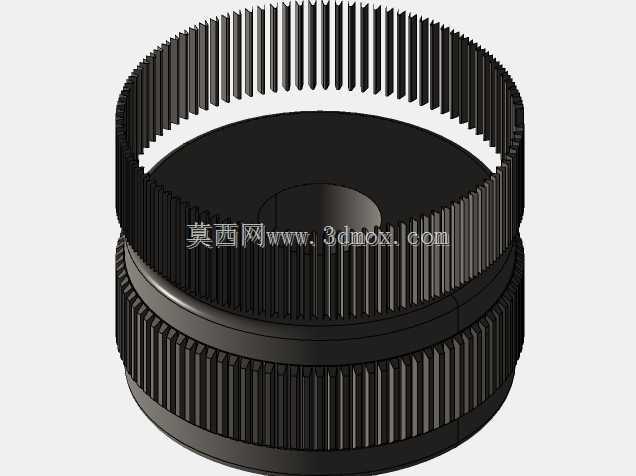

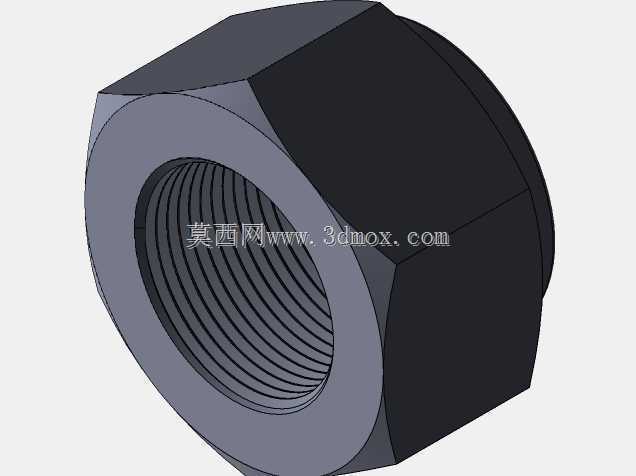

　　夹具的中段采用阶梯轴式定位结构，轴径尺寸匹配涡轮转子组件的内孔基准，配合面选用H7/h6的小间隙配合公差，既保证转子套装时的顺畅度，又能将径向配合间隙控制在最小范围，减少装夹偏心带来的初始不平衡量干扰。上部的锁紧结构采用带滚花的手动旋压套配合六角锁紧螺母，滚花纹路的齿距与深度经过反复验证，操作人员戴防滑劳保手套即可完成预紧，不需要额外借助加长力臂扳手，避免锁紧力过大造成薄壁轴段变形，同时六角螺母的设计也预留了扭矩扳手的操作空间，可根据不同规格转子的装夹要求，精准控制锁紧扭矩，防止转子在高速平衡旋转过程中出现轴向窜动。

　　从实际应用场景来看，该夹具不仅适配新造涡轮转子的出厂平衡检测，也可用于大修环节拆解后转子的复校工作，夹具的整体同轴度经过全程磨削加工保证，从底部法兰安装面到顶部锁紧螺纹的全段径向跳动不超过0.005mm，自身的残余不平衡量在出厂前已经过预平衡校正，残余不平衡量控制在0.5g·mm以内，远低于动平衡机的最小检测阈值，不会给转子平衡结果引入额外系统误差。

　　设计过程中充分考虑了现场操作的便捷性，夹具的整体重量控制在单人可搬运范围内，法兰上的安装孔采用长圆孔与圆孔组合的布局，可适配不同型号动平衡机的主轴安装孔位，不需要为每台平衡机单独定制转接法兰，降低车间的工装储备成本。夹具的外露表面均做了发黑防锈处理，经常与转子接触的定位轴面额外做了高频淬火加硬处理，表面硬度达到HRC55以上，可承受上千次转子套装拆装的摩擦损耗，长期使用也不会出现定位面拉伤、磨损导致的精度下降问题。

　　在安装边界上，夹具的最大外径不超过220mm，整体轴向高度控制在380mm以内，适配市面上绝大多数卧式、立式动平衡机的装夹空间要求，不会因为夹具尺寸过大与平衡机的安全防护罩产生干涉。锁紧段的螺纹选用细牙螺纹，螺距1.5mm，锁紧时的轴向进给量更小，可精准控制锁紧位置，避免压伤转子端面的密封配合面。滚花旋压套的外径设计为120mm，操作人员手动旋紧时的力臂足够，不需要施加过大的手部力量即可完成预紧定位，降低长期重复操作带来的劳动强度。

　　不同于普通机加工用的装夹夹具，平衡用工装对自身的动平衡特性要求极高，这款夹具在结构设计上采用完全轴对称的布局，所有的开槽、孔位均沿圆周方向均布，不存在单侧偏心的结构特征，从设计源头减少自身不平衡量的产生。法兰上的每个安装螺栓都配置了等重的配套螺母，安装时按对角线顺序拧紧，进一步保证装夹后的整体对称性。在实际使用过程中，操作人员只需要将清洁后的涡轮转子沿定位轴段平稳套装到位，手动旋紧滚花套贴紧转子端面，再用扭矩扳手按设定值锁紧顶部螺母，即可启动平衡机进行检测，整个装夹过程不超过3分钟，相比传统的压板式装夹方式，装夹效率提升60%以上，同时重复定位精度可控制在0.01mm以内，多次拆装的检测数据一致性远高于通用装夹方式。

　　针对航空维修车间的多品种转子检测需求，该夹具的定位轴段可根据不同型号的涡轮转子内孔尺寸更换配套轴套，不需要更换整个夹具体，进一步拓展了工装的适配范围，轴套与夹具体主体的连接采用短锥面定位加端面键传递扭矩的结构，更换轴套后的同轴度依然可以保持在0.008mm以内，满足不同型号转子的平衡检测精度要求。
