微型深沟球轴承19内径44外径结构

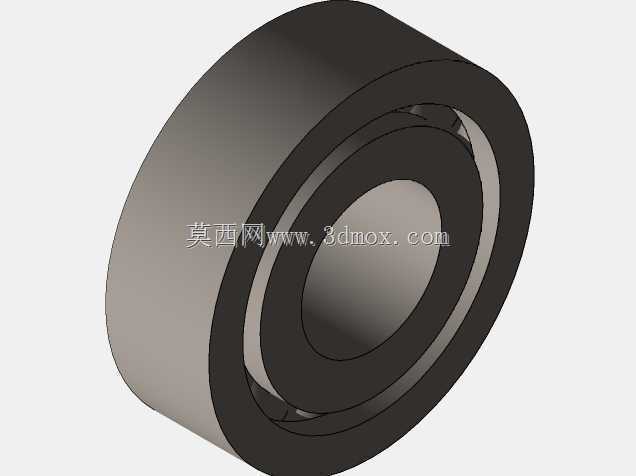

　　该零件属于小型深沟球轴承，内径、外径与宽度形成紧凑的19×44×14安装边界，适用于轴径较小但需要承受径向载荷并兼顾少量轴向载荷的旋转部位。模型在结构上保留了内圈、外圈、滚动体及保持架的基本关系，能够直观反映轴承装入轴系后的空间占用、配合面位置和相邻零件避让要求。对于设备布局而言，轴承外径决定轴承座孔的最小包容范围，宽度决定轴向定位台阶、挡圈或端盖的布置距离；内径则与转轴轴颈直接相关，设计时需要结合载荷性质、转速水平、拆装方式以及公差配合来确定轴和座孔的加工尺寸。

　　从实际用途看，这类带滚珠的支承件主要用于降低轴转动时的摩擦阻力。内圈随轴旋转，外圈通常安装在箱体、支座或轮毂孔内，滚动体在滚道之间循环承载，把滑动接触转化为滚动接触，从而减少功率损耗和发热。小型轴承常见于轻载传动、电动装置、输送辊轮、纺织机械、食品包装设备、家电电机、仪器仪表以及空间受限的辅助机构中。在这些场景里，轴系往往不追求大型重载能力，而更关注运转平顺、径向尺寸紧凑、安装方便和维护简单。

　　建模时应优先保证回转体轮廓和滚道位置的表达。内外圈均为同轴环形结构，端面平行，外圆柱面与内孔面构成主要安装基准；滚道截面呈圆弧槽形，其曲率半径略大于钢球半径，使滚珠与滚道之间形成合理接触。保持架位于内外圈之间，用于分隔滚动体，避免钢球相互接触摩擦，并使各滚动体沿周向均匀分布。若用于方案评审或干涉检查，模型不必过度追求材料纹理，但需要准确呈现轴承的外径、内径、宽度、倒角以及滚动体所在的径向层次；若用于后续工程图或装配仿真，则应进一步控制同心度、端面垂直度和关键圆角尺寸，使虚拟装配与实物选型保持一致。

　　安装边界方面，14mm的轴向宽度意味着轴肩和座孔台阶不能无限制靠近滚道。轴肩过高会造成内圈拆卸困难，座孔台阶过大则会压迫外圈或影响轴承装入；台阶直径通常应低于内圈拆卸面和外圈支承面的允许范围，并在端部设置倒角或退刀结构。相邻零件若采用卡簧定位，需要在轴或孔上预留挡圈槽，槽的位置应保证轴承端面受力明确，不产生轴向窜动；若采用端盖压紧，则端盖接触面应避开外圈滚动区域，压力均匀作用在外圈端面或指定定位面上。

　　在载荷特性上，深沟球轴承结构简单，径向承载能力稳定，同时能够在一定程度上承受双向轴向载荷。当轴受到轻微挠曲或对中误差时，这类轴承具有一定适应能力，但不应把它当作补偿大偏角的调心轴承使用。若设备转速较高，应关注润滑空间、密封形式和温升；若工况中存在粉尘、水汽或腐蚀性介质，则需要在外部增加密封件或选用带防尘盖、密封圈的衍生型号。模型本身展示的是轴承核心几何关系，实际选型时还要结合额定动载荷、额定静载荷、极限转速、润滑方式和预期寿命进行校核。

　　从设计思路看，轴承不是孤立零件，而是轴系支承链中的一环。布置两根支承轴承时，需要明确一端作为固定端，限制轴的双向轴向位置，另一端作为游动端或弹性补偿端，吸收热膨胀和加工误差。对于单轴承支承的短轴结构，则要通过壳体孔、轴肩和紧固件共同保证姿态稳定。三维装配中应检查轴承外圈与座孔的接触长度、内圈与轴颈的贴合范围、滚珠区域与邻近齿轮、带轮、联轴器或油封之间的间隙，防止运转时发生摩擦。

　　该模型的价值在于把抽象的轴承参数转化为可测量、可装配的空间结构。工程师可据此判断轴系高度、孔位尺寸、紧固件距离和维护空间，也可在教学或方案沟通中说明滚动支承如何通过内圈、外圈、钢球和保持架协同工作。整体外形为规则圆柱环，内部滚动体沿圆周排列，结构简洁但对同轴度、配合公差和定位方式要求明确，是小型旋转设备中典型的基础支承部件。
