内燃机传动连杆精密结构三维造型

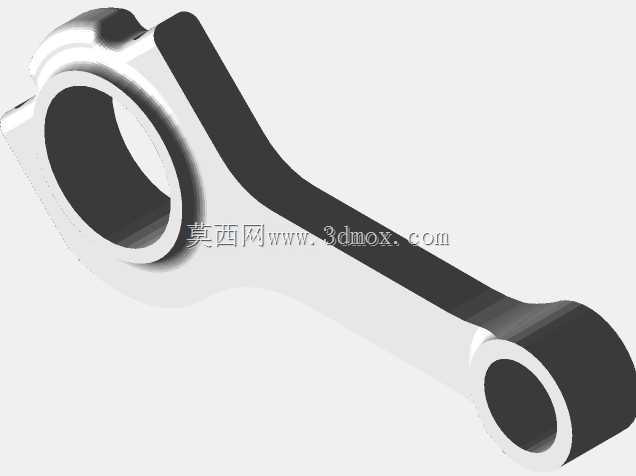

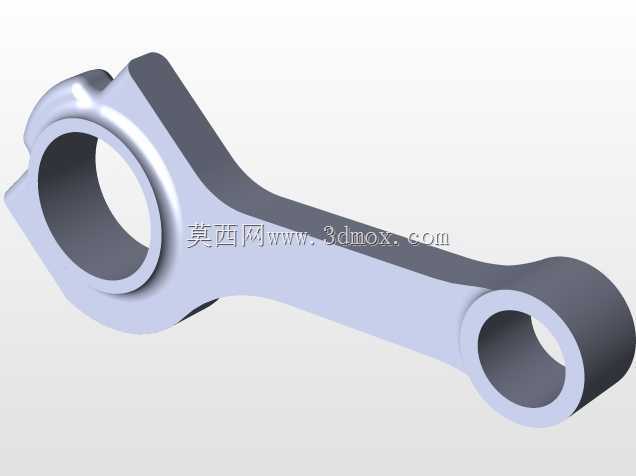

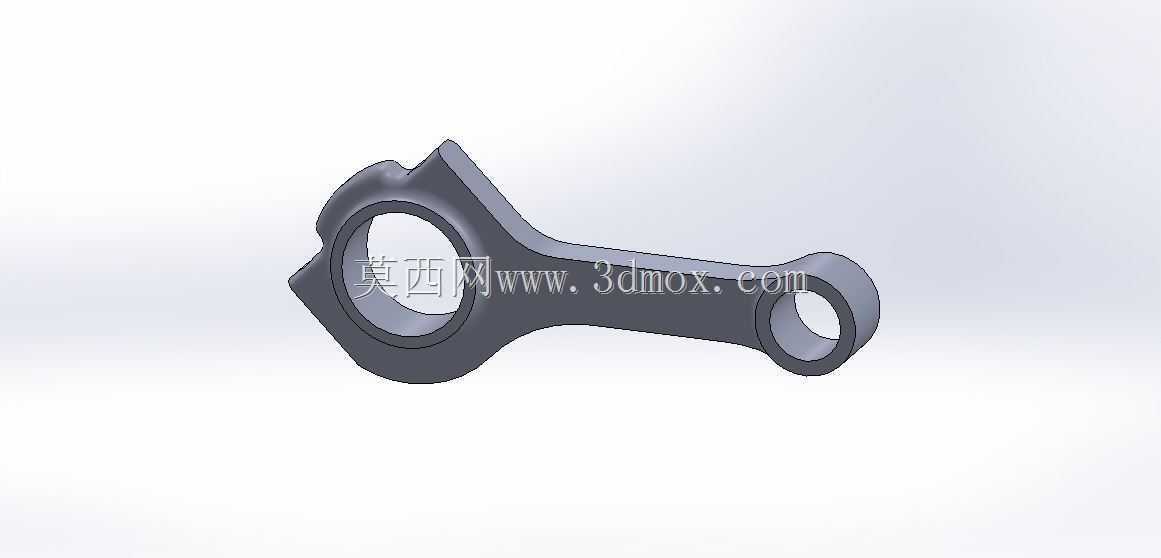

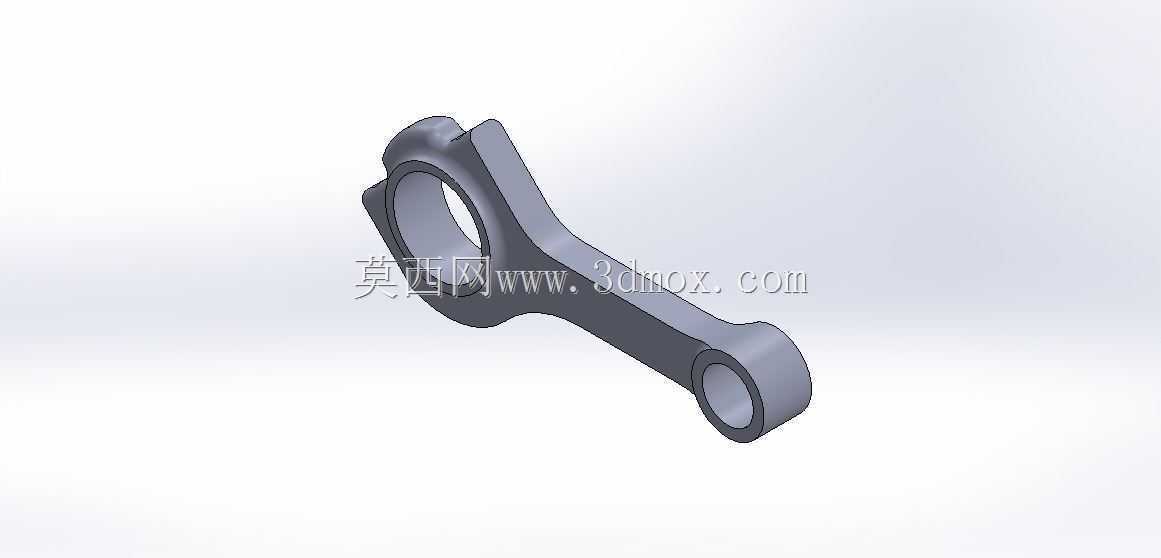

　　连杆是往复式动力机械里把活塞往复运动转化为曲轴旋转运动的核心传力构件，这套三维造型完整还原了车用内燃机连杆的典型结构特征，覆盖大端曲柄销配合孔、小端活塞销配合孔、工字形截面杆身、大端剖分结合面、螺栓安装凸台等全部功能结构，可直接用于结构教学、运动仿真、有限元前处理、装配干涉校验以及同类零件逆向设计参考。

　　从实际装机场景来看，这类连杆普遍应用在小排量汽油发动机、中小型柴油发动机、往复式压缩机以及部分柱塞泵设备当中，工作过程中需要同时承受活塞做功行程传递的爆发压力、曲轴高速旋转产生的交变惯性力，以及往复加减速过程中形成的纵向拉压载荷与横向弯曲载荷，工况载荷波动幅度大、循环次数高，对结构的刚度、疲劳强度和动平衡一致性都有严苛要求。建模过程中首先确定两端孔的中心距，这一尺寸是决定发动机冲程与压缩比匹配关系的核心安装边界，大端内孔直径需要和曲轴曲柄销直径形成指定间隙配合，小端内孔用于压入衬套后和活塞销配合，两端孔的轴线平行度公差在实际加工中通常控制在0.02mm/100mm以内，避免装机后出现偏磨、轴瓦烧蚀或者活塞拉缸故障。

　　杆身部分采用从小端到大端平滑过渡的工字形截面，是连杆设计里经过长期工程验证的最优截面形式：相较于等截面圆杆或者矩形杆，工字形截面在相同截面积、相同整体重量的前提下，截面惯性矩更大，杆身的纵向抗弯刚度和横向抗扭刚度都能得到显著提升，同时可以有效降低连杆往复运动质量，减小曲轴主轴颈承受的惯性载荷。建模时杆身的截面尺寸并非全程恒定，靠近大端的位置截面高度逐步加大，过渡圆角半径同步放大，因为大端和杆身的衔接位置是应力集中最突出的区域，做功行程中爆发压力从活塞销传递到小端，再沿杆身传导至大端驱动曲轴，转角位置如果圆角过小，很容易在高频交变载荷下萌生疲劳裂纹，实际量产零件大多采用模锻成型后对该区域进行喷丸强化，进一步提升表面残余压应力，延长疲劳寿命。

　　大端采用斜剖分式结构，剖分面加工有定位锯齿结构，搭配两枚高强度连杆螺栓完成连杆盖和杆身的紧固，这种设计的优势是发动机装配时，连杆可以从气缸体下方的曲轴箱通道穿入，大端孔径大于气缸内径的机型也能顺利完成装机，锯齿形结合面可以承受曲轴旋转过程中产生的横向剪切力，避免连杆盖在交变载荷下出现错位。螺栓孔周边设计有凸起的沉台，一方面为螺栓头部提供平整的压紧面，另一方面局部增加壁厚，分散螺栓预紧力带来的局部压应力，防止杆身端面被压溃。小端端部设计有环形润滑油槽，发动机运转时曲轴飞溅的润滑油可以通过油槽进入活塞销和衬套的配合间隙，形成持续油膜，避免干摩擦导致衬套过热抱死。

　　整套造型的所有外轮廓过渡面都做了连续圆角处理，没有尖锐棱边，既符合模锻工艺的拔模与金属流动要求，也从结构上消除了不必要的应力集中点。在整机装配校验时，需要同步核对连杆大端旋转轨迹和气缸体内壁、曲轴平衡块的安全间隙，连杆运动到下止点附近时，杆身下端不能和曲轴曲柄臂发生磕碰，小端往复运动到上止点时，顶面不能和活塞内腔的加强筋发生干涉。做运动仿真时可以将连杆材质设定为常用的40Cr调质钢或者42CrMo合金结构钢，赋予对应密度、弹性模量与泊松比参数，即可完成曲柄连杆机构的运动学分析，输出活塞加速度、连杆摆角、各接触面载荷曲线，为后续的轻量化优化、轴瓦选型、疲劳寿命计算提供准确的几何基础。
