户外家用金属烧烤炉架结构设计

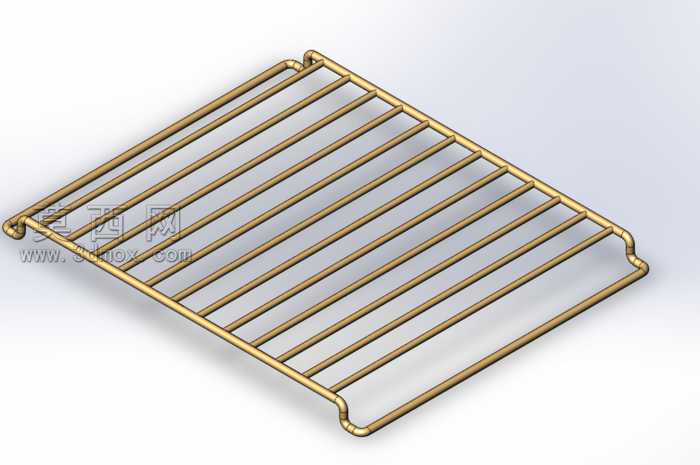

本作品为烧烤炉架的三维结构设计，采用SolidWorks完成全参数化建模，整体为一体式金属网架结构，建模过程中优先采用实体建模与焊件模块结合的方式，先绘制整体外轮廓的3D草图，确定网架的长宽尺寸与两端弯折支撑的弧度参数，再通过结构构件命令生成每一根金属条的实体特征，保证所有金属条的直径统一、间距均匀，避免出现尺寸偏差。建模时对两端的弯折支撑结构做了重点处理，通过扫描特征完成弯弧段的平滑过渡，确保弯折处无尖锐棱角，既符合实际五金加工的弯折工艺要求，也能保证使用时的结构稳定性，不会出现刮手的问题。材质渲染方面选用了黄铜色金属材质，调整材质的反射度与粗糙度参数，模拟出金属拉丝的哑光质感，既还原了金属构件的真实质感，也清晰呈现出每根杆件的结构轮廓，方便查看整体的排布逻辑。结构设计上，整体网架采用平行等距的杆件排布，既可以保证放置食材时的支撑稳定性，避免小型食材掉落，也能让炭火的热量均匀透过杆件间隙传递到食材表面，提升烧烤时的受热均匀度；两端的下弯折支撑结构可以直接架设在炉体边缘，无需额外的固定连接件，安装拆卸都十分便捷，同时弯折段的高度经过参数化调整，保证网架与炭火之间预留合适的距离，避免食材距离火源过近烤焦。设计思路围绕实用型烧烤用具的需求展开，整体结构无多余装饰部件，所有杆件的连接位置都做了圆角过渡处理，既降低加工时的工艺难度，也方便使用后的清洁打理，模型的所有参数都可编辑调整，可根据不同尺寸的烧烤炉修改长宽尺寸、杆件直径与间距，适配不同的使用场景，整体结构强度经过虚拟校验，能够承载常规烧烤食材的重量，不会出现杆件变形的问题，符合日常户外烧烤、家用烧烤的使用需求。
