双尾撑遥控验证飞机结构设计

　　这套双尾撑布局飞行器结构围绕低速遥控飞行验证展开，整体采用上单翼承载、后置尾撑连接和尾翼安定面组合的形式。与常规单机身飞机相比，双尾撑方案把水平尾翼和垂直尾翼的支撑路径从单一后机身转移到两根独立尾撑上，尾翼区域可以获得更明确的安装边界，尾部结构在俯仰与偏航载荷传递时也更便于布置。

　　从实际使用场景看，这类结构常用于小型遥控验证机、教学演示机和低速气动布局试验。飞行器在起飞、巡航和降落阶段，机翼承担主要升力，机身中段负责容纳设备与连接机翼，尾撑则把尾部舵面产生的控制力传递回主承力区域。尾翼距离主翼较远，能够形成较长的力臂，在相同舵面面积下获得更稳定的俯仰和方向控制效果，这对低速飞行、姿态修正以及新手遥控操作都比较友好。

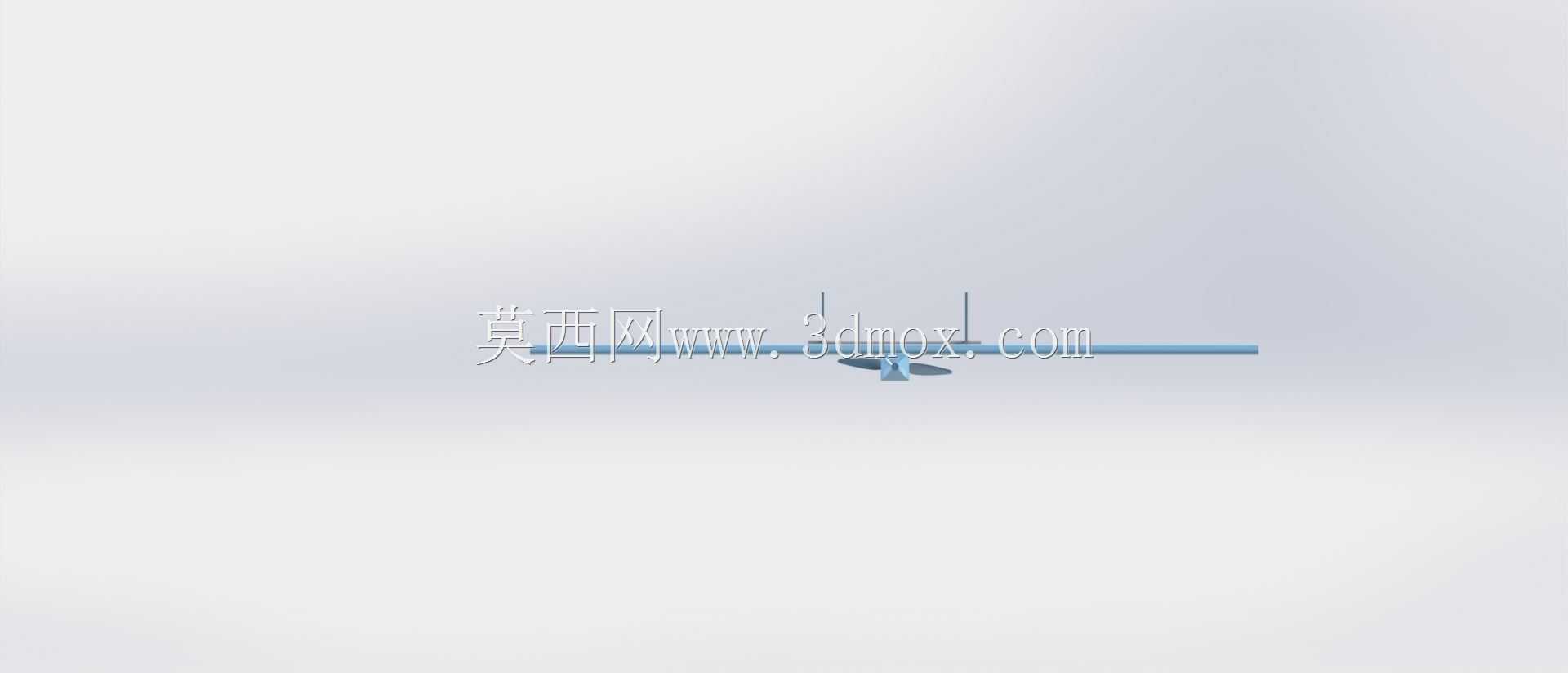

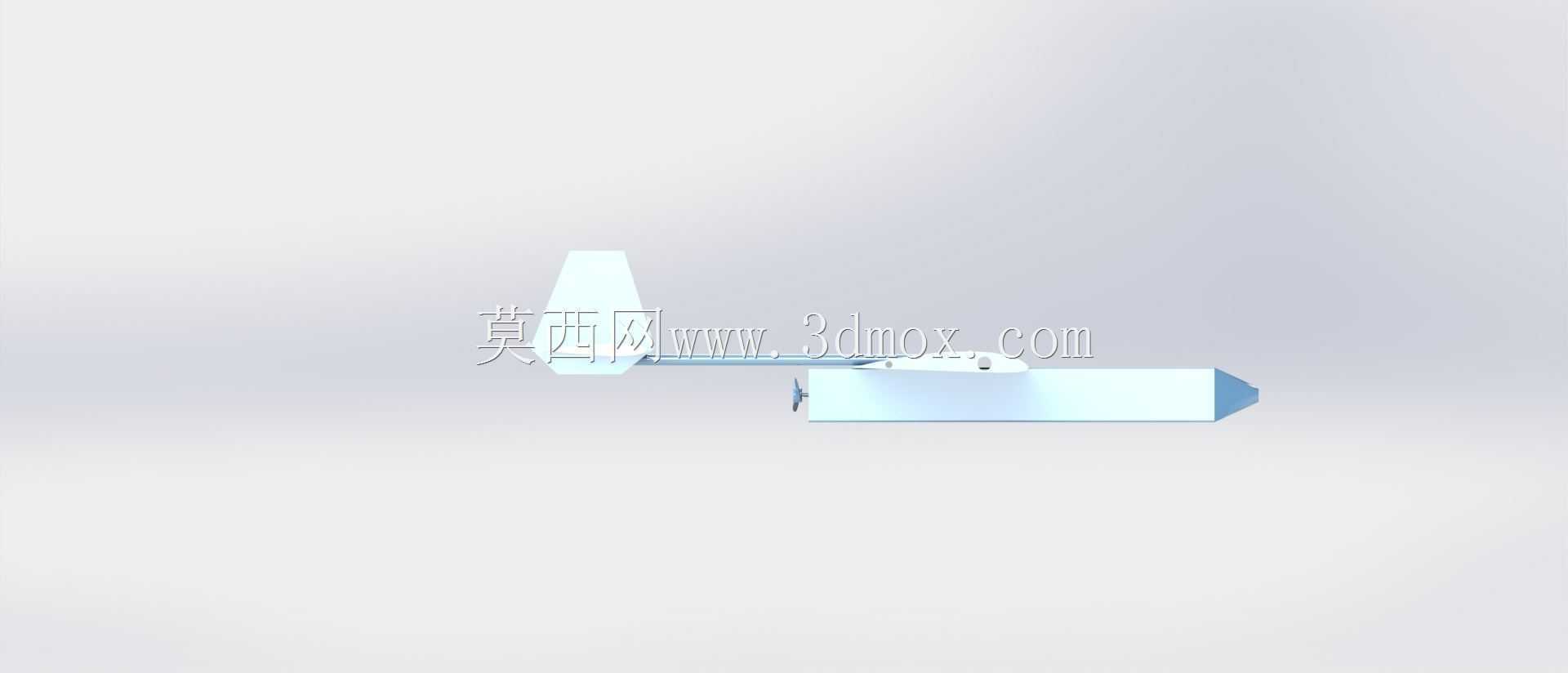

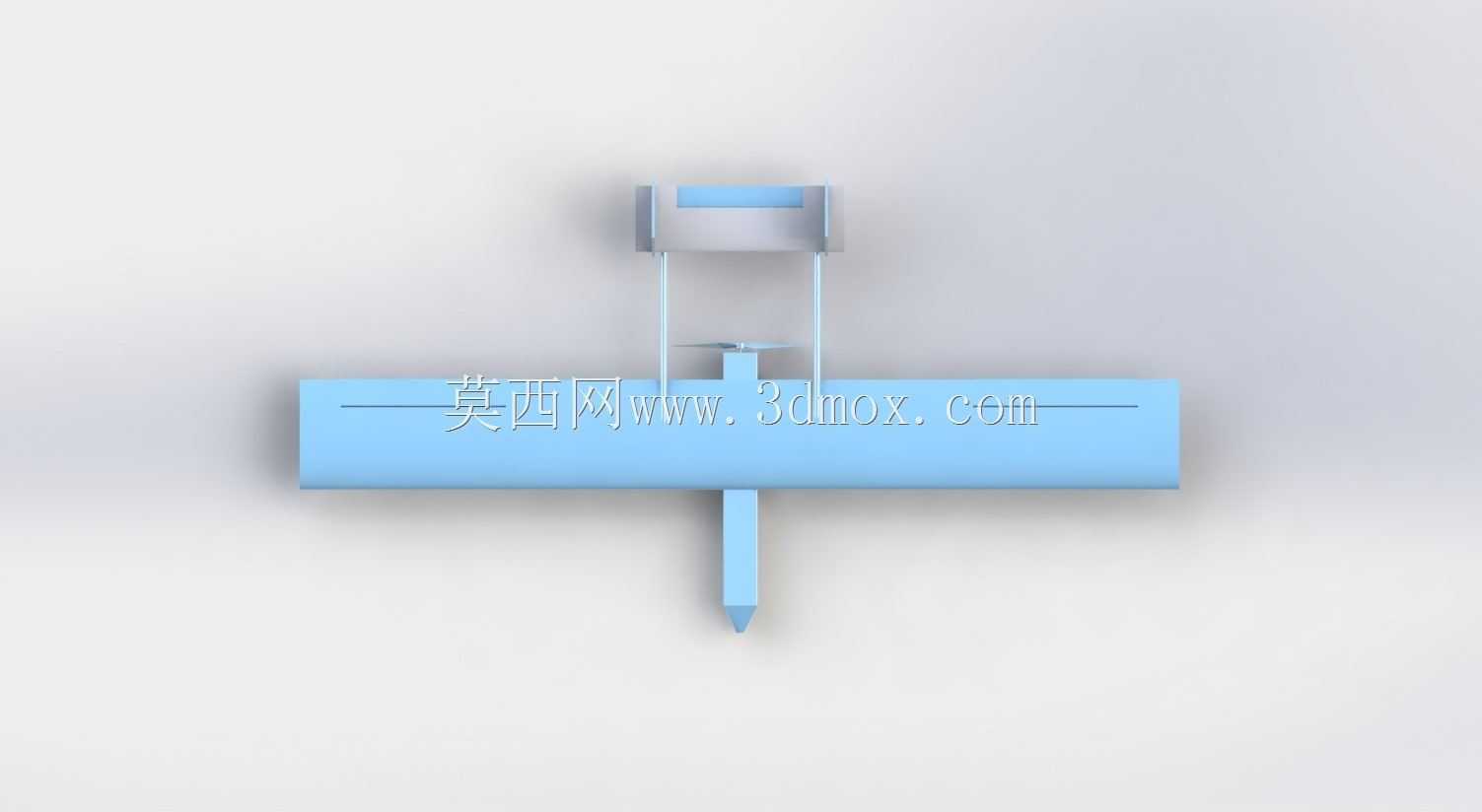

　　外形上，主机翼采用平直翼思路，翼展方向占据整体宽度的主要部分，翼面厚度保留了小型航模所需的结构高度。平直翼加工简单，低速升阻特性稳定，对起降速度要求不高，适合遥控模型在有限场地内使用。机翼与机身的连接区域位于整机中部，装配时需要重点控制翼面相对机身轴线的对称性，左右翼尖高度差、安装角偏差和后掠角误差都会直接影响滚转平衡。

　　机身前段承担机头、设备舱和机翼交点的连接作用。模型中机头向下收束，既形成辨识度较高的外形，也为前部配重和设备安装预留空间。小型遥控飞机的重心通常需要控制在机翼气动中心附近，机头区域的电池、接收机或配重位置会影响整机俯仰稳定性。若重心过于靠后，飞机容易出现操纵敏感甚至失速后难以改出；若过于靠前，则会增加平尾配平负担，使升降舵需要更大偏角维持姿态。

　　尾撑结构是该方案的关键。两根尾撑从机翼后方或机身中部向后延伸，末端共同支撑水平尾翼与垂直安定面。设计时不能只把尾撑看作外形杆件，它们实际承受尾部舵面弯矩、气动抖振和着陆冲击带来的复合载荷。尾撑间距过小，尾部方向安定性和结构抗扭余量不足；间距过大，则会增加尾部阻力和杆件重量，也可能让尾翼在侧风状态下承受不对称载荷。较合理的做法是在满足尾翼安装宽度的前提下，让尾撑靠近机翼升力分布的内侧区域，减少额外气动干扰。

　　水平尾翼布置在尾撑后端，用于提供俯仰安定和升降控制。它与主翼之间需要保持足够的垂直和纵向距离，避免主翼下洗气流在不同迎角下对平尾造成强烈扰动。垂直尾翼与方向控制面则负责保持航向稳定，双尾撑布局可以把垂尾支撑在两侧或尾撑末端，使尾翼在偏航时形成清晰的恢复力矩。若垂直安定面和升降舵在零件命名或功能划分上发生混淆，实际装配时就可能出现舵机拉杆方向错误、舵面偏转逻辑反向等问题，因此结构建模阶段应把安定面、舵面、铰链轴线和摇臂安装位分别表达清楚。

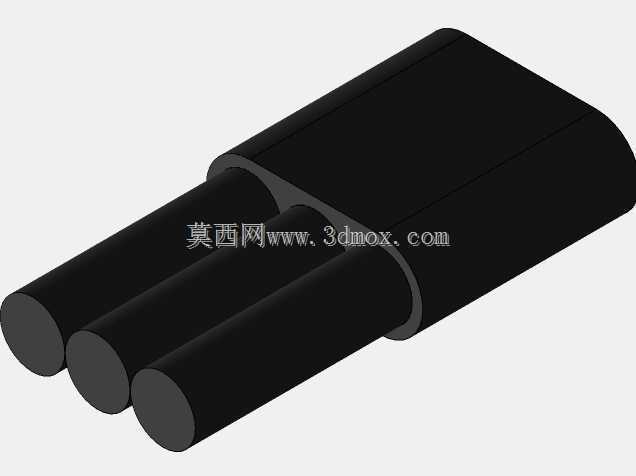

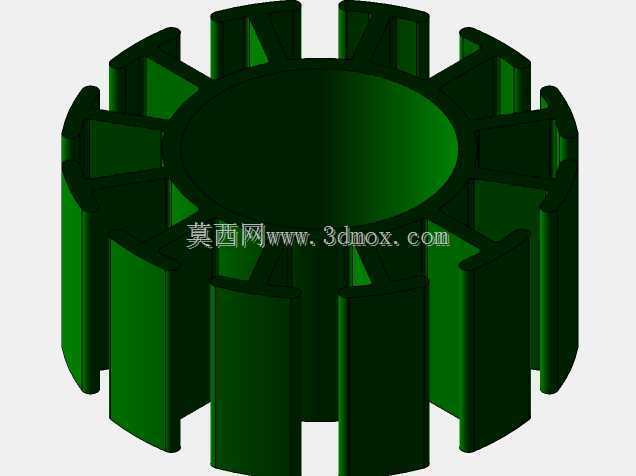

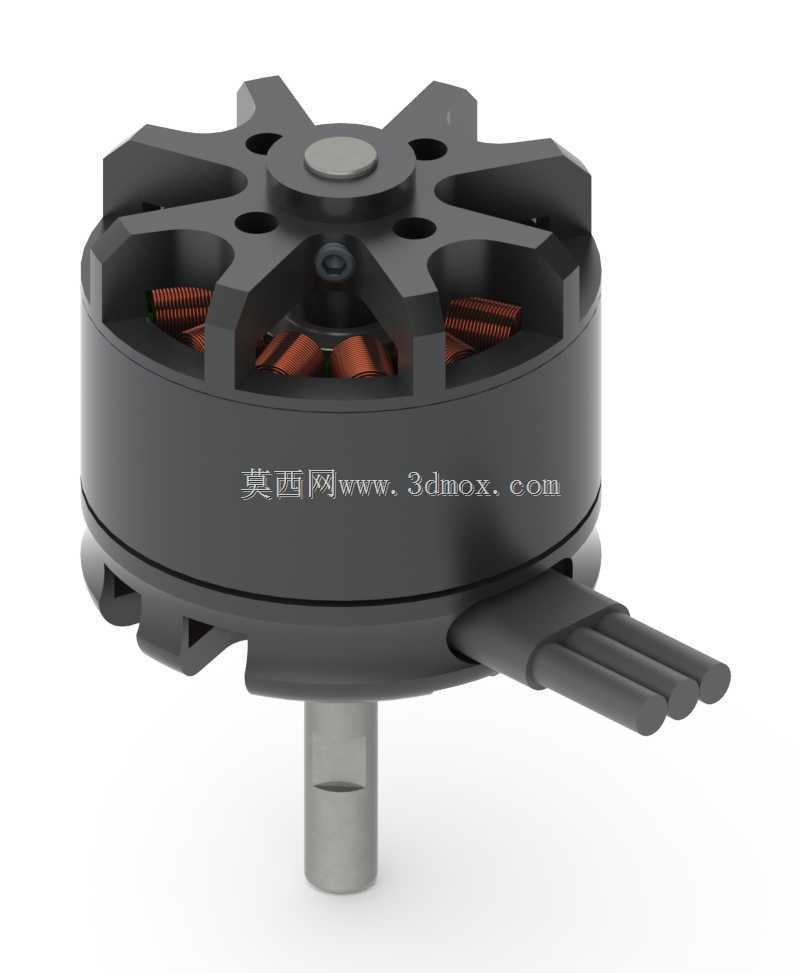

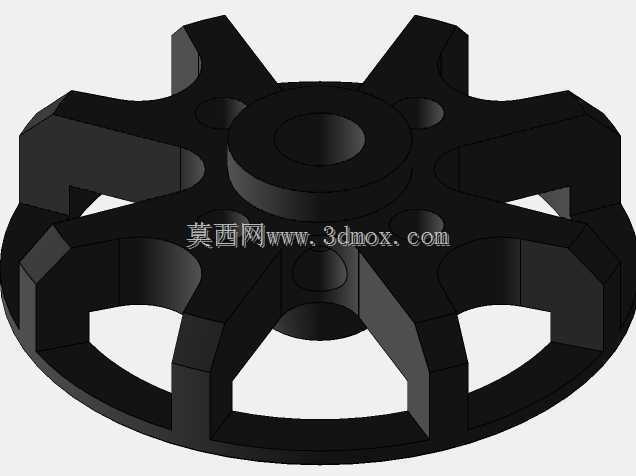

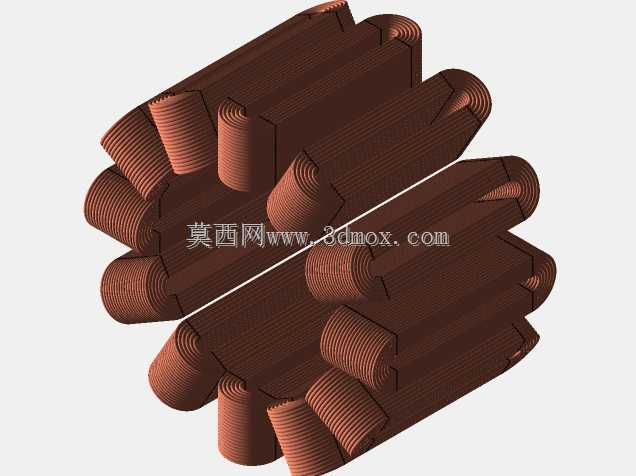

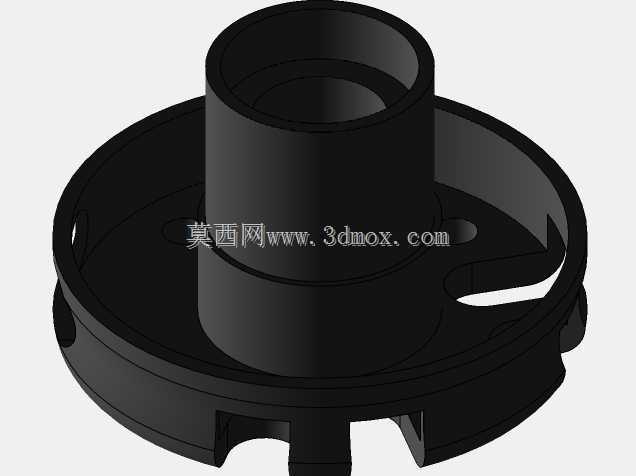

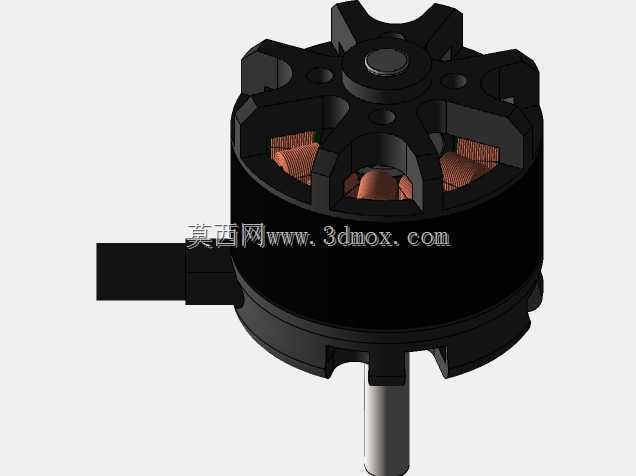

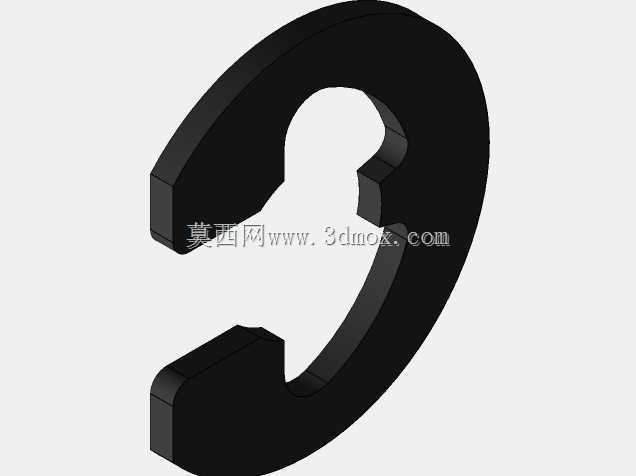

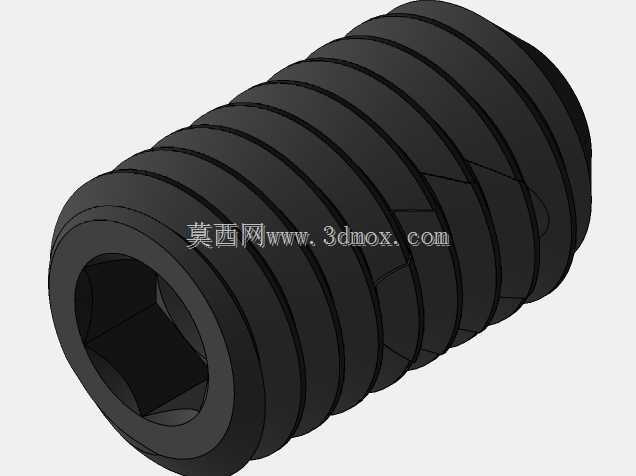

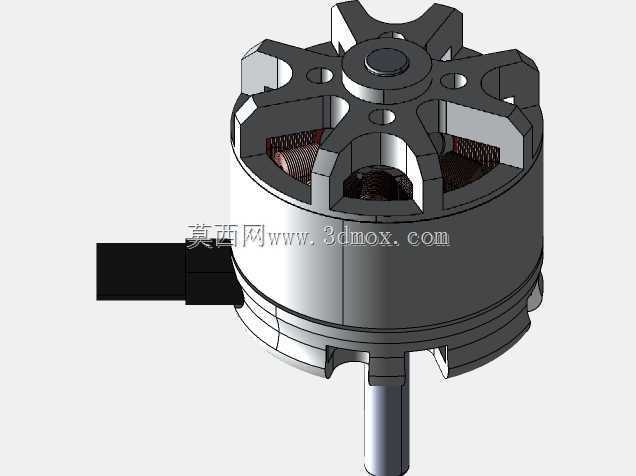

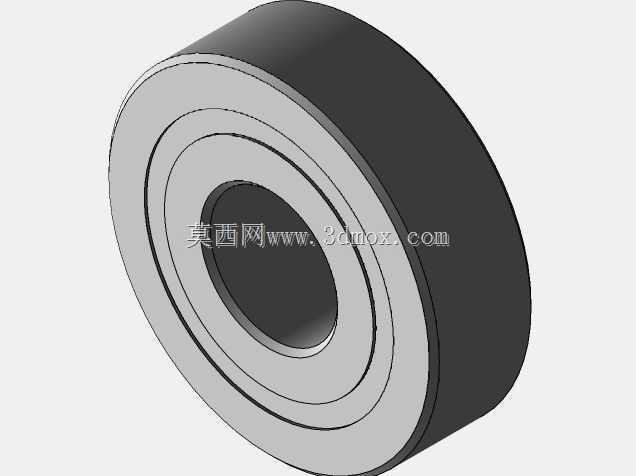

　　动力系统采用独立发动机或电机模块集成的思路，动力单元位于机身或尾翼前方的指定位置。对遥控飞机而言，动力轴线与机身基准线的夹角、螺旋桨旋转平面与机翼的相对位置、电机座安装面的刚度都需要明确。动力轴线过高或过低会在加油门时引起明显俯仰变化，推力线偏左或偏右则会造成滚转和偏航耦合。模型结构中应保留电机座、安装孔位和整流轮廓，以便后续根据实际推力、重量和电池容量调整。

　　安装边界方面，机翼与机身交点需要设置足够的连接面积，若采用插接翼，还要考虑翼梁、碳杆或加强片的贯穿路径。尾撑与主翼、尾翼的连接处属于应力集中区域，单纯依靠薄壳外形容易在硬着陆时开裂，工程上通常在接头内部加入肋板、衬套或局部加厚结构。舵面铰链线应保持平直，舵机摇臂、拉杆和舵角的运动路径不能与尾撑、蒙皮或设备线干涉。

　　从三维结构设计角度看，该模型的价值不在于复杂曲面，而在于把飞行器总体布局、承力路径和舵面安装关系完整表达出来。主翼提供升力，机身确定重心与设备空间，尾撑延长控制力臂，尾翼完成姿态安定，动力模块提供推进，各部分之间的位置关系比单一零件外形更重要。后续细化时，可围绕翼型厚度、尾撑截面、舵面面积、重心范围和起落架接口继续校核，使数字模型能够顺畅过渡到实物拼装与飞行验证。
