天行者X8固定翼垂直起降动力挂载组件

　　这套结构组件面向固定翼航模的垂直起降改造场景，解决常规天行者X8类飞翼平台仅能滑跑起降、对起降场地要求严苛的痛点，整套结构横跨飞翼机身两侧，两端集成垂直动力安装座，让固定翼平台无需跑道即可完成垂直升空、姿态转平、巡航后垂直降落的全流程作业，在小范围测绘、低空巡检、郊野航测作业场景中，不需要提前平整起降场地，在山地、滩涂、楼顶狭小区域都能完成起降部署。

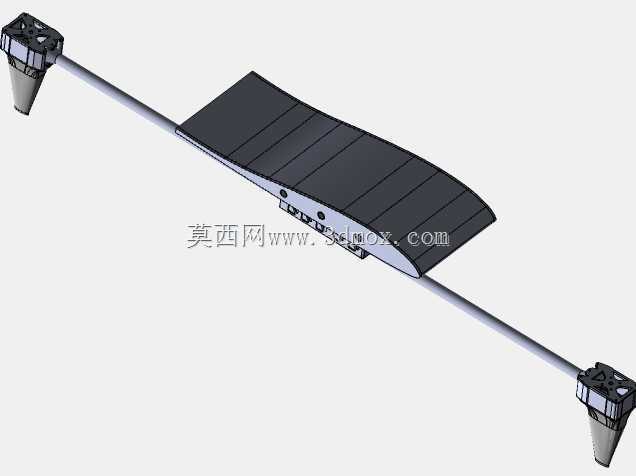

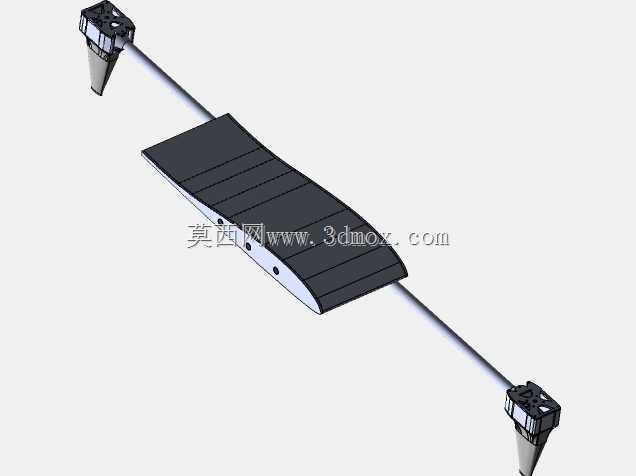

　　从实际装机逻辑来看，整套组件的核心承载件是一根贯穿机翼安装位的横向碳管主梁，主梁两端伸出机翼外侧的悬臂段，分别搭载一套垂直动力单元，动力座采用锥台过渡的注塑/3D打印成型结构，上端预留电机安装螺孔阵列，下端做锥形整流减阻造型，既可以在垂直起降阶段为电机提供刚性支撑，抵消旋翼升力带来的弯矩，也能在固定翼巡航阶段尽可能降低外置悬臂带来的附加气动阻力。设计时特意将垂直动力座的安装面做了角度预偏，垂直电机轴线并非完全垂直于机翼平面，而是预留了微小的外倾角度，起降过程中两侧旋翼的升力分量会自然形成自稳定的回复力矩，降低飞控对垂直姿态的修正频次，减少侧风环境下起降的姿态漂移量。

　　配套的电机适配垫片专门针对T-Motor 5006 480Kv这类常用垂直起降动力开发，垫片上的孔位同时匹配电机底座安装孔与动力座上端的固定螺柱，不需要用户现场二次打孔对位，垫片厚度经过核算，既可以把电机壳体和安装座之间留出足够的散热间隙，避免大拉力长时间工作时电机热量直接传导到塑料打印件造成结构软化，也能调整电机高度，让螺旋桨旋转平面和机翼上表面留出足够的安全间距，避免桨叶在气动形变下擦碰机翼蒙皮。

　　安装边界层面，横向主梁的直径选用常规航模通用的碳管规格，穿入机翼预设的加强套管后，机身内部可以搭配限位卡箍锁定主梁的轴向位置，防止两侧悬臂在起降振动中出现横向窜动；两端动力座的中心距根据X8飞翼的翼展宽度设定，悬臂伸出机翼前缘的长度经过气动校核，既保证螺旋桨滑流不会直接扫过机翼上表面造成乱流干扰，也不会让悬臂过长导致机翼根部承受过大的附加弯矩。动力座侧面预留了走线槽，垂直电机的三相电源线可以顺着悬臂主梁内部穿入机身，外露线材完全隐藏在结构内腔，巡航阶段不会出现线材晃动带来的气动阻力与干扰风险。

　　结构设计上把垂直起降的升力载荷直接通过碳管主梁传递到机身主加强框，不需要在单薄的EPS机翼蒙皮上额外打孔固定，整套VTOL组件可以在原有飞翼平台上直接加装，不需要对原机的机翼主体结构做破坏性切割，用户拆除这套组件后，飞机依然可以恢复常规滑跑起降的构型。动力座的锥型整流罩顺着悬臂方向做流线修型，巡航时迎面气流可以顺着锥面平滑流过，相比直角方块式的电机安装座，能大幅降低压差阻力，减少垂直动力系统在固定翼巡航阶段带来的续航损耗。

　　实际作业中，这套组件承担的工况分为两个典型阶段：垂直起降阶段，两侧电机满拉力输出，整个结构要承受旋翼转动带来的高频振动，以及升力突变带来的冲击载荷，因此安装座的加强筋从电机安装面一直延伸到碳管夹持位，把集中载荷均匀扩散到整根主梁上；转平巡航阶段，垂直动力单元停转，桨叶随顺桨方向自由转动对齐气流，此时整套结构只承受气动阻力，锥型整流外形可以把附加阻力控制在极低水平，不会过度削减原机的巡航航程。针对野外作业的维护需求，动力座和碳管的夹持位采用开口抱箍结构，松开锁紧螺丝就可以快速调整两侧悬臂的伸出长度，或者单独更换受损的动力座，不需要拆解整根主梁，外场作业出现硬着陆撞击损伤时，可以快速替换故障部件，不需要整机返厂维修。
