仿生涵道式垂直起降无人飞行器

　　这套涵道垂直起降无人飞行器的结构方案，最初是面向城市低空巡检、园区安防巡查、狭窄空间航拍作业场景开发的，区别于常规开放式旋翼多旋翼无人机，整机采用双涵道动力单元搭配流线型仿生机身的布局，在保留垂直起降、定点悬停能力的同时，兼顾了固定翼构型的高速前飞效率，能在楼宇间、林间、厂区管廊这类障碍物密集的空域完成作业。从实际使用的边界条件来看，涵道外圈的防护结构可以完全包裹高速旋转的桨叶，作业过程中即使意外触碰墙面、树枝或者线缆，也不会出现桨叶打损、缠挂异物的情况，大幅降低了近距作业的坠机风险，也避免了外露旋翼对周边人员造成划伤的安全隐患，非常适合在人员活动频繁的厂区、社区、展馆内部执行低空巡查任务。

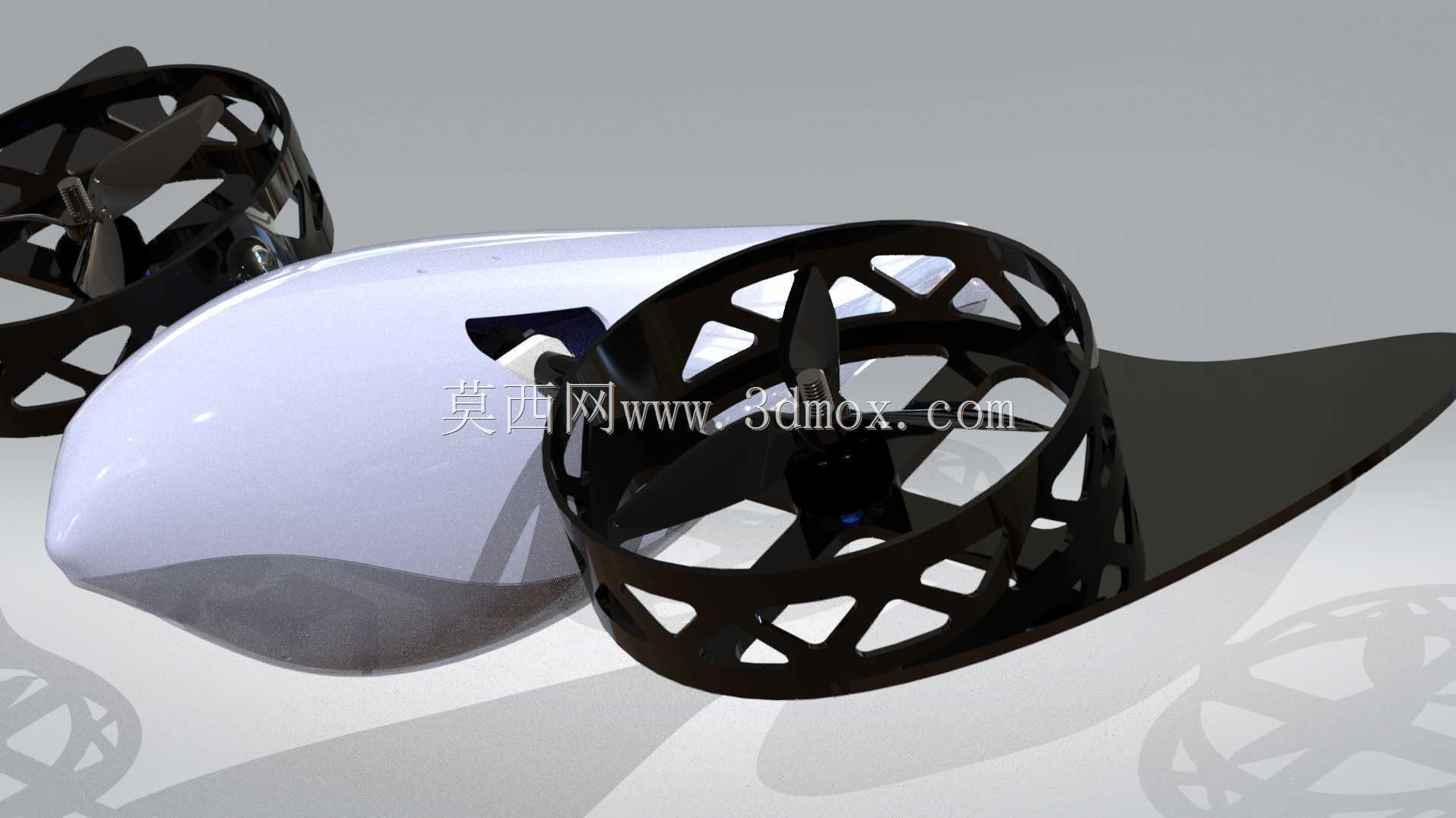

　　结构设计阶段首先敲定的是双涵道动力的安装定位，两个涵道单元对称布置在机身中部两侧，涵道轴线在悬停状态下保持竖直，前飞过程中可配合整机姿态倾转，或者搭配机身尾部的气动舵面完成升力与推力的分配切换。涵道外圈没有采用实心整环的笨重结构，而是做了镂空桁架式的筋格布局，在保证环向刚度、抵抗桨叶转动带来的振动形变的前提下，尽可能削减了非必要的结构重量，镂空的间隙也不会阻挡涵道内部的气流流通，不会额外增加气动阻力。涵道内壁与桨叶叶尖之间预留了合理的间隙，既避免加工装配误差导致桨叶剐蹭涵道壁，又能利用涵道的环向引流效应提升桨盘的气动效率，同等桨叶尺寸下涵道布局能比开放式旋翼获得更高的静拉力，同时涵道环身还能屏蔽一部分桨叶转动的气动噪音，降低作业时的声扰。

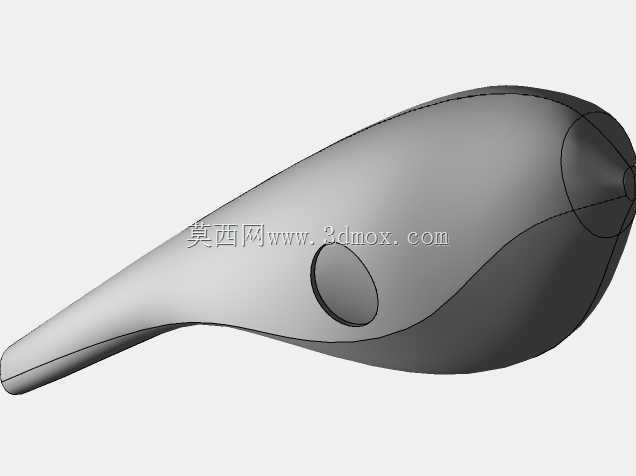

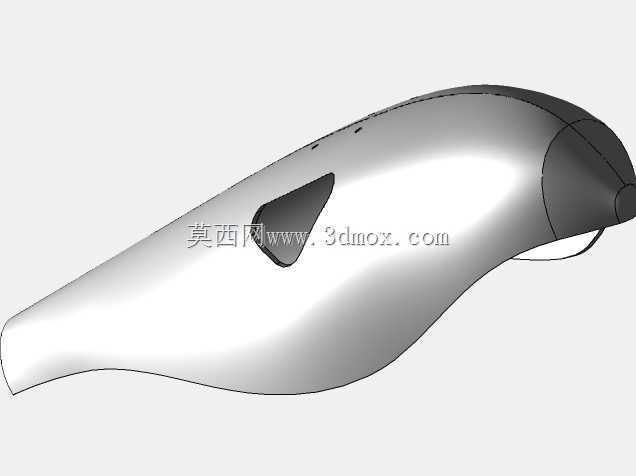

　　机身主体采用顺滑的水滴形仿生曲面，从机头到机尾逐步收窄过渡，没有突兀的直角凸起，既可以降低前飞过程中的空气阻力，也能给机载飞控、电池、导航模块、任务载荷留出充足的内置安装空间，所有机载元器件都可以收纳在机身壳体内部，避免外露线路和设备在飞行中受到气流冲刷或者外物撞击。机身尾部延伸出的扁平尾翼面，既可以在前飞时提供纵向的气动安定性，也能作为舵面的安装基座，配合动力差速完成航向、俯仰姿态的调整，不需要额外加装复杂的倾转舵机机构，简化了整机的动力传动链路，降低了结构故障点。

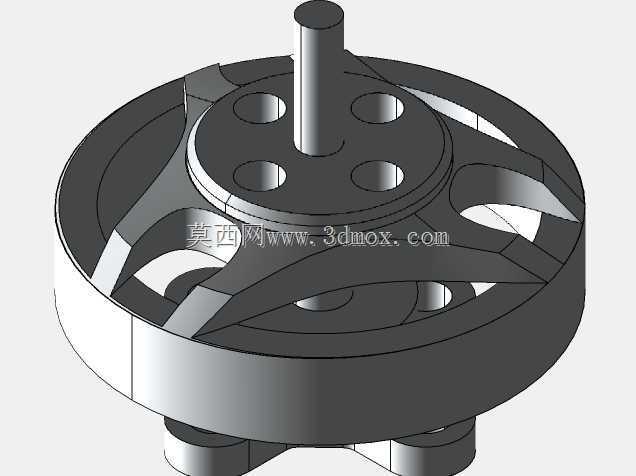

　　从安装配合的尺寸边界来看，两个涵道的中心距经过反复校核，既保证双桨的气动流场不会互相干扰，避免下洗气流重叠导致拉力损失，也让整机的横向宽度控制在便携收纳的允许范围内，作业人员可以单人携带转场。机身底部预留了通用载荷安装接口，可以根据任务需求挂载可见光摄像头、红外热成像模组、气体检测传感器或者小型喊话装置，接口的安装平面做了找平设计，保证任务设备的光轴与机身基准轴线对齐，降低后续飞控调参的校准工作量。涵道支架与机身主体的连接位置做了局部加厚的安装座，动力电机的固定孔位同轴度公差控制在合理区间，避免电机运转时出现偏心振动，整机的重心设计落在两个涵道升力合力的中心区间，悬停状态下不需要额外的配平补偿就能保持姿态稳定。

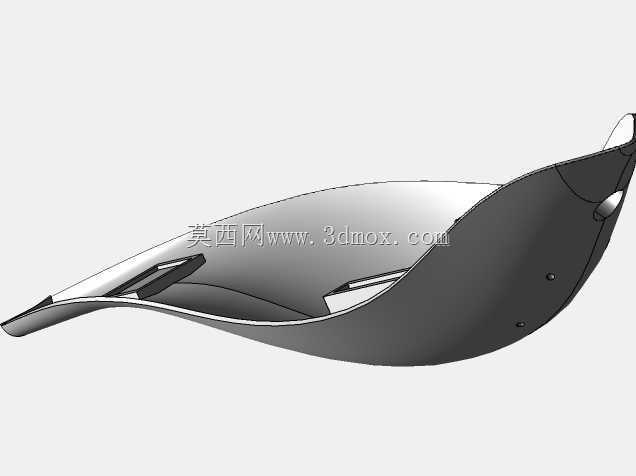

　　针对日常维护的需求，涵道的镂空结构不需要拆解外圈就可以直接观察桨叶的磨损情况，机身壳体采用分块拼接的装配方式，拆开上壳就可以直接触达电池、飞控的安装位，快速更换电池或者检修机载元件，整机的结构零件数量控制在较低水平，非承力的外观件都可以采用轻量化的复合材料或者工程塑料加工，承力的涵道支架、电机安装座则采用强度更高的金属材质，在整机重量和结构强度之间取得平衡，兼顾续航能力和抗坠撞的冗余度。
