Pixhawk2.4.8飞控控制器外壳结构

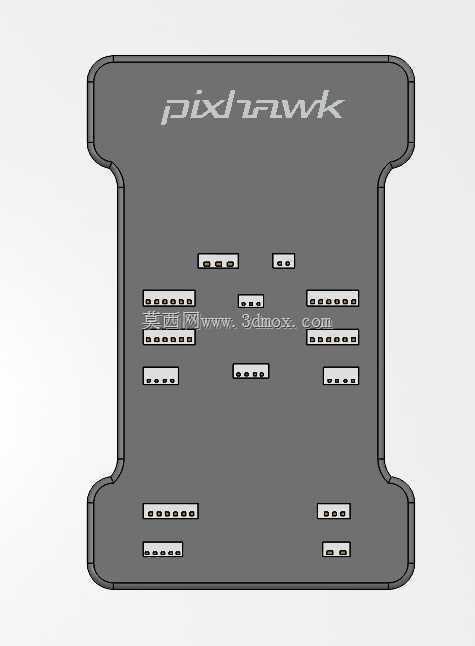

　　该结构围绕多旋翼、固定翼及垂直起降无人机的飞控安装需求展开，主体呈现为扁平矩形电子控制盒，边角采用圆弧过渡，左右两侧设置外凸安装耳，便于在机架减振平台或飞控安装板上固定。外壳顶面预留多组矩形接口窗口，分别对应主副遥测、GPS、磁罗盘、数传、电调信号、电源模块及外设扩展端口；侧面布置USB调试接口，顶面还保留状态指示与复位相关开孔，能够满足装机后接线、调试、参数读取和飞行数据采集的使用要求。

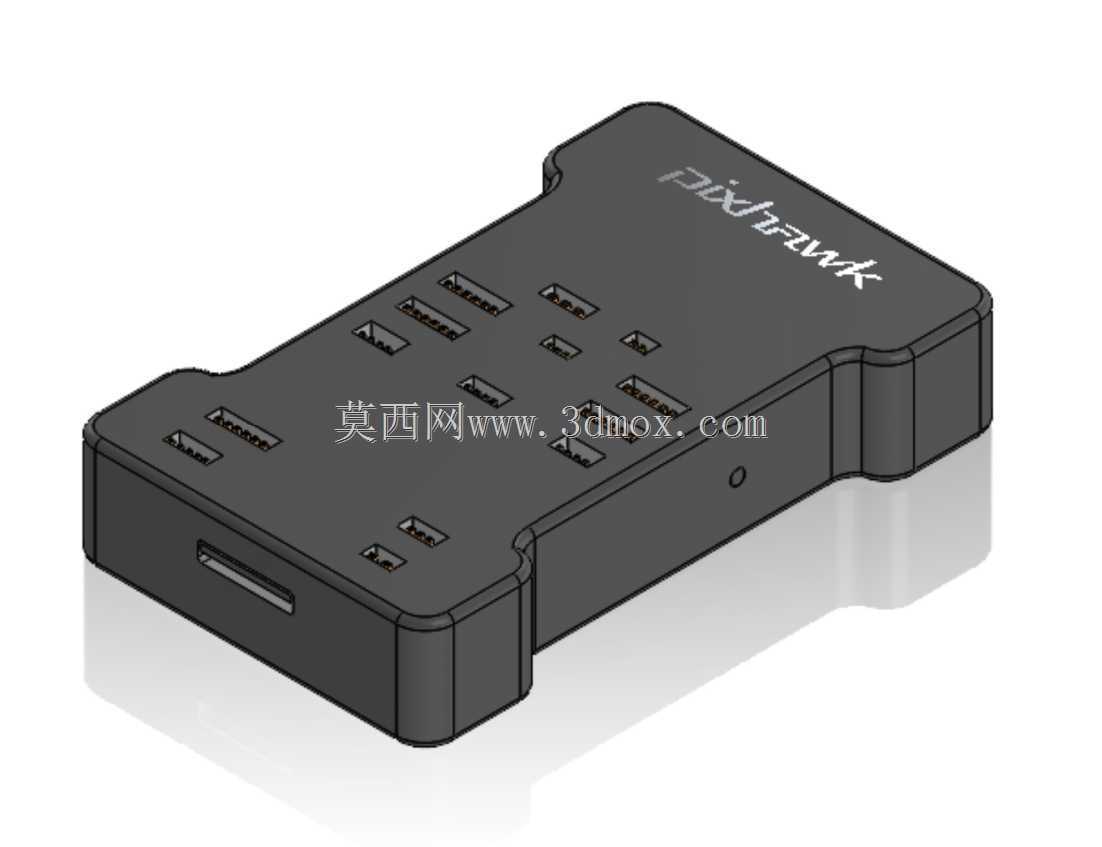

　　从实际应用场景看，这类飞控控制器通常安装在无人机机身中心区域，靠近整机重心位置，以降低振动和姿态测量偏差。结构设计需要兼顾接口可达性、线束走向、减振空间和外壳防护。模型中壳体轮廓较薄，整体高度控制紧凑，适合在机架中层板、航电舱或碳纤维安装架内布置。两侧凸耳并非单纯造型，而是为螺钉固定提供受力区域，同时让壳体底面与安装面之间保留间隙，避免底部连接器、减振球或线束被压持。

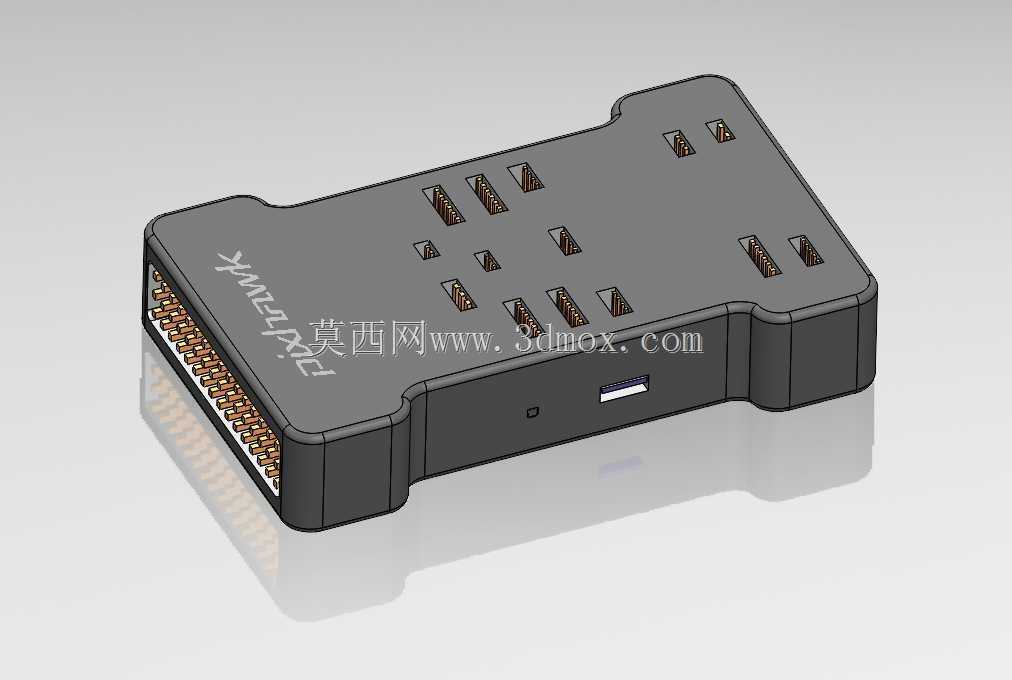

　　接口布局遵循飞控系统常用接线逻辑。顶面多排连接器窗口沿壳体长度方向分布，不同端口之间留有插拔间距，可减少多线束并行时的干涉；外侧端口更适合连接GPS、数传等需要向外延伸的设备，内侧端口则便于接入电源模块和电调信号线。USB口置于侧端后，调试人员无需拆除顶部线束即可连接地面站，适合外场反复调参。壳体上的细小圆孔可用于按键、指示灯或声学提示器件，在不拆开外壳的情况下完成状态确认。

　　建模时外壳壁厚、接口边界和安装孔位需要保持一致。飞控板属于多接口电子件，外壳开孔若位置偏差，会导致连接器无法完全插入，或线束插头与壳壁发生挤压。因此结构处理上应以PCB外形、连接器高度和插头插拔方向为约束，先确定内部板卡安装基准，再反推外罩轮廓与开孔尺寸。顶部字符标识区域可用于区分端口方向和产品识别，建模时作为外观面处理，不影响内部装配。

　　外形尺寸方面，该控制器采用低矮长方体方案，长宽比例适配常见Pixhawk系列板卡，安装耳向外延展后形成稳定支撑边界。设计时需在壳体外侧预留线束弯曲半径，尤其是GPS和数传线束较粗，若接口窗口距离安装耳过近，插头根部会持续受力。底部应保留足够空间容纳板卡背面焊点、针脚和减振连接件，四角不能与机架立柱冲突。对于振动较大的旋翼平台，还可在安装耳下方增加减振橡胶圈或减振球，使飞控板与机架形成柔性连接。

　　散热与维护也是结构重点。飞控工作时内部处理器、传感器和电源管理器件会产生热量，封闭式外壳不宜过度包裹高发热区域；扁平壳体增大了与空气接触的外表面积，安装后若顶部和底部保留流动空间，可依靠自然散热维持稳定。维护时，外露端口应支持快速更换线束，壳体固定螺钉位置应避开连接器正下方，防止拆装工具损伤插头。

　　整体结构强调航电设备在无人机平台中的可安装性、可接线性和可维护性。它不是单纯的外观盒体，而是将飞控板防护、端口定位、安装固定、调试操作和振动隔离统一考虑的机械载体。对于从事无人机机架设计、航电集成和飞控选型的工程人员，该结构可用于检查飞控舱空间、核对接口排布、模拟线束走向，并作为定制减振支架或防护外罩的设计参考。
