小型四旋翼航拍飞行器机架结构设计

　　这套四旋翼飞行载体的结构方案，面向小型低空作业、教学实验与轻量化航拍场景搭建，整机采用十字对称的机架布局，四个旋翼臂从中心机身向四周等角度延展，从根源上抵消单组旋翼转动产生的反扭矩，飞行过程中通过对角电机转速差完成偏航、俯仰与横滚动作，不需要额外设置尾桨结构，动力传递路径短，维护拆装门槛低。

　　从实际使用边界来看，这类小型四轴的轴距控制在三百毫米级区间，中心机身预留的安装腔可以容纳飞控板、电调、供电电池与信号接收模块，机臂末端的电机座采用同轴定位设计，电机安装孔位适配主流小型无刷动力的固定孔距，螺旋桨采用正反桨配对配置，对角两组桨叶旋向相反，运转时气流向下推送形成稳定升力。机架主体选用镂空切削的臂体结构，在臂身靠近中心段开出三角形减重孔，既削减整机非必要自重，又保留臂体抗弯截面模量，避免飞行中电机高频振动引发臂体谐振。

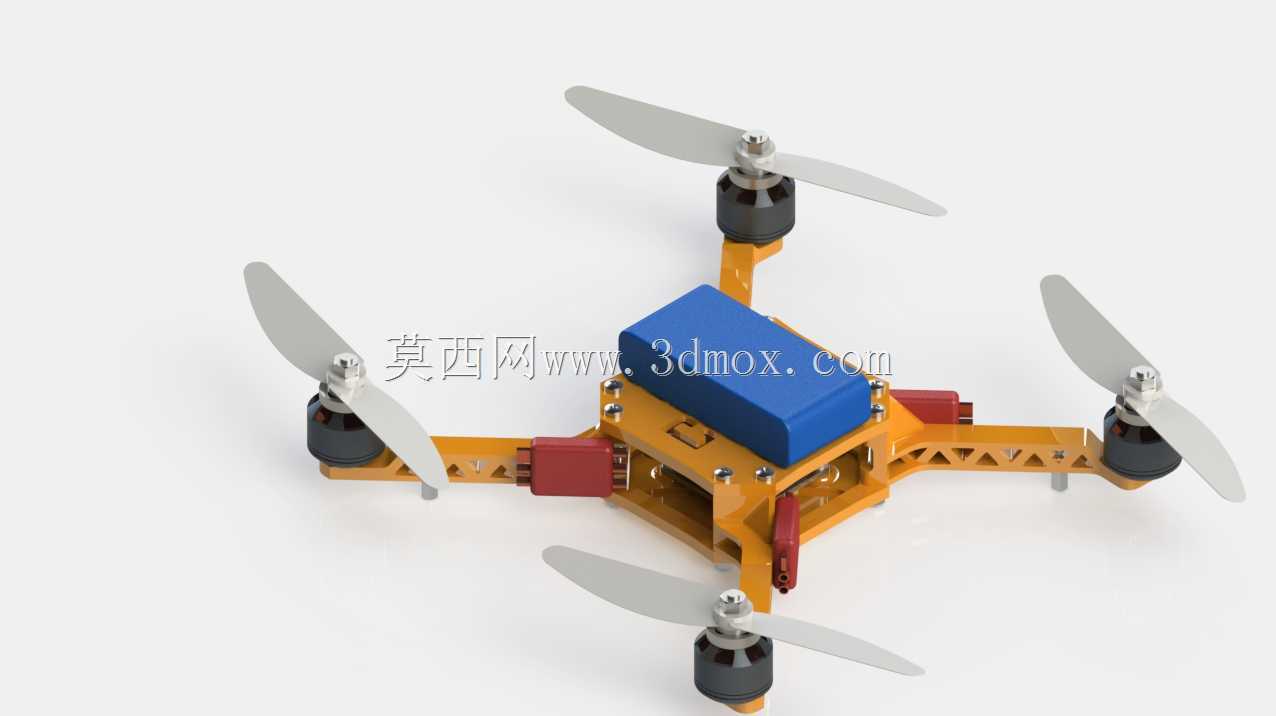

　　设计过程中首先要锁定的是重心匹配关系，蓝色电池模块布置在机身中心靠上的安装位，重量集中在整机几何中心附近，四个电机与桨叶的重量沿中心轴对称分布，飞行时不会出现单侧配平偏差。机臂与中心机身的连接位置采用嵌入式卡位加紧固件锁附的形式，红色的接线端子固定座预留了电调走线的卡位，动力线可以沿臂身内侧凹槽布设，避免外露线材被桨叶扫碰，也减少飞行时线材晃动带来的气动干扰。机架下部预留了载荷安装接口，可以挂载微型摄像头、小型传感采样模块，适配校园科创实训、低空简易巡检、航模飞行验证这类场景，不需要大载荷工业无人机的冗余结构，在续航与机动性之间取得平衡。

　　尺寸链校核阶段，要保证相邻两副螺旋桨的旋转平面完全无干涉，桨尖与相邻臂体保留足够安全间隙，电机座的安装平面与机臂端面保持垂直，确保电机输出轴与机身水平面垂直，避免推力方向偏斜导致的飞控补偿功耗上升。中心机身的层板堆叠结构留出了飞控安装的平整基准面，减震安装位可以隔离电机传递的高频振动，避免内置陀螺仪采集到混杂振动的姿态数据。整机的外接接口全部布置在机身侧方，电池插拔、调试接线都不需要拆解机架主体，外场作业时更换电池、调整桨叶的操作效率更高。

　　结构细节上，机臂末端的电机座设置了径向限位台阶，电机装入后不会出现周向转动，紧固件从下方穿过臂体锁入电机端面固定孔，装配后电机与臂体之间无松动间隙。起落支撑结构整合在中心机身下部，降落时接触冲击力先传递到中心承力框架，不会直接撞击机臂末端的动力组件。整套结构没有复杂的异形曲面件，大部分构件可以通过板材切削加工完成，试制成本低，改装拓展空间充足，使用者可以根据载荷需求更换不同长度的机臂、搭配不同尺寸的桨叶，调整起飞重量与悬停续航的匹配关系，也适合作为飞控算法验证的搭载平台，在结构稳定性、拆装便捷性与自重控制上都贴合小型多旋翼飞行器的实际工程需求。
