五叶曲面流体动力叶轮结构设计

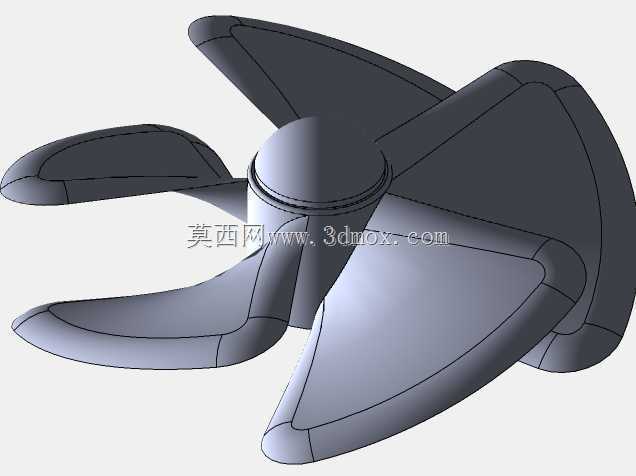

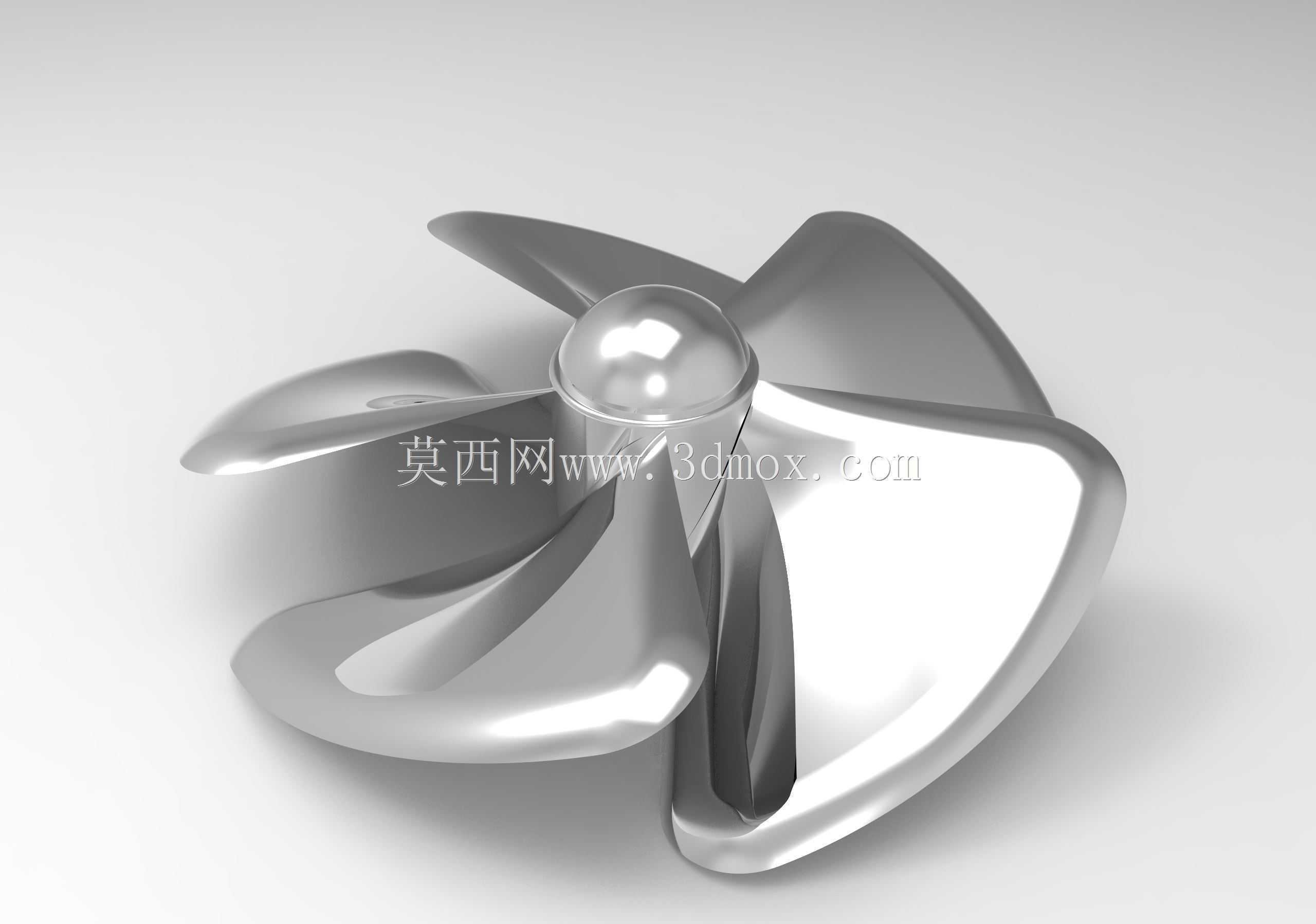

　　该模型呈现的是一种五叶片曲面叶轮结构，整体由中心球形轮毂、五片空间扭转叶片以及叶片外缘过渡型面组成。结构重点不在规则拉伸或简单阵列，而在于叶片从轮毂根部向外缘延伸过程中持续变化的曲率、厚度和攻角关系。每片叶片的根部与轮毂平滑相接，避免出现尖锐交线；靠近外缘区域，叶片宽度逐渐展开，型面形成较大的迎流面积，使流体在通过叶片通道时能够获得连续的方向引导和能量传递。

　　从设备用途看，这类曲面叶轮常见于流体输送与能量转换装置中。它可以作为泵类设备的旋转作动部件，在蜗壳或导叶结构内对液体加压；也可用于搅拌设备，使槽体内介质产生轴向和径向复合流动；在小型水力装置、风动装置或冷却循环系统中，类似叶片结构还承担把流体动能转化为旋转运动，或者把旋转机械能传递给流体的作用。五片叶片的布置有利于降低单叶片载荷，使周向流动更均匀，相比少叶片结构，在相同转速下输出脉动更小，运行平稳性更好。

　　建模思路围绕曲面连续性展开。叶片并非由平面板件简单弯折而成，而是通过多条空间截面控制线构造型面：根部截面受轮毂直径限制，需要保证连接圆角和实体厚度；中部截面承担主要作功区域，曲面扭转角度最明显；外缘截面则考虑与壳体或防护边界的间隙关系。叶片之间采用周向均布方式，相邻叶片在旋转方向上形成收敛或扩散通道，具体取决于设备是压出式还是回收式应用。中心轮毂采用近似球形的隆起外形，可减少流体在轴心区域的滞留，也能改善叶片根部的应力分布。

　　在结构细节上，叶片前缘和后缘均做了圆滑处理。前缘不宜过薄，否则在含颗粒介质或高速工况下容易发生卷边、气蚀磨损；后缘则需要保持顺畅排流，避免突然截断造成涡流。叶片背面与工作面的曲率差异决定了流体压力分布：工作面承担主要推流作用，背面则需控制脱流范围。若用于泵体设计，叶片出口角、包角和外缘直径会直接影响扬程、流量与效率；若用于搅拌场景，则更关注叶片扫掠范围、轴向推送能力以及槽壁附近的流速衰减。

　　安装边界方面，该叶轮需要与主轴、锁紧件或联轴器配合。中心轮毂内部应预留轴孔、键槽或紧定螺钉位置，模型外观中未展开内部配合结构，但在实际设计时必须确定轴径、配合公差、轴向定位面和防松方式。轮毂外圆到叶片根部的过渡半径不能过小，否则旋转载荷下容易在根部形成应力集中；叶片外缘与壳体之间的径向间隙也需控制，间隙过大会增加回流损失，过小则可能因制造误差、热膨胀或振动而发生擦碰。

　　外形尺寸的确定通常以设备流量、转速和腔体内径为约束。叶轮外径决定主要扫掠直径，叶片轴向高度决定安装空间，轮毂直径则影响通流面积和轴系连接刚度。对于闭式或半开式安装环境，还需校核叶片顶端与护罩、蜗壳或管道内壁的安全距离。若应用在高速旋转设备中，五片叶片的质量一致性需要重点控制，单件壁厚偏差、材料收缩和加工余量都会影响动平衡。

　　从三维建模实现角度看，曲面叶片适合采用控制线放样、边界曲面、实体加厚和圆角过渡组合完成。阵列前应先保证单片叶片的曲面光顺，尤其检查根部与轮毂相交区域是否存在褶皱、微小缝隙或曲率突变。实体化后，还需对叶片前缘、后缘、根部圆角和外缘收口进行统一修整，使模型既满足外观渲染效果，也能为后续 CFD 流道抽取、有限元应力分析或数控加工提供可用几何基础。

　　整体而言，该结构的价值在于展示了空间曲面叶片从造型到工程应用的关键关系：叶片形态决定流体作用效果，轮毂形态决定安装与强度，外缘边界决定设备间隙。设计时不能只关注叶片数量和外观流线，还应结合腔室结构、主轴连接、转速范围、介质特性以及维护拆装条件综合校核，才能使叶轮在真实设备中具备稳定的作功能力和可靠的运行寿命。
