　　这套电动线性执行器的三维结构，核心是把旋转动力转换为可控的直线往复运动，在工程现场常被称作电动推杆或直线驱动器。从模型剖切表达可以看出，动力源布置在壳体侧下方，是一台带安装耳座的直流电机，电机输出轴通过小齿轮啮合到大直径减速齿轮组，再经多级齿轮传动把高转速低扭矩的电机输出，降为低转速大扭矩的丝杠驱动。丝杠与伸出的长推杆同轴布置，推杆端部为光轴端面，工作时沿壳体轴线方向伸缩，从而推动负载完成位移。

　　在实际应用里，这类执行器并不只用于简单的升降推送。模型名称中提到襟翼执行器，说明它可以承担小型飞行器、无人机或试验平台上襟翼、舵面、调节板的角度驱动；在工业场景中，同样的结构也广泛用于自动化产线的工件顶出、阀门开度调节、太阳能板倾角调整、农机具位置控制、医疗床与康复设备的姿态调整，以及家居电动沙发、升降桌等直线推伸场合。选用这类集成式执行器的好处，是电机、减速箱、丝杠、导向壳体和安装接口被封装在一个部件内，设备厂家不需要单独设计齿轮箱与丝杠支撑，只要预留两端安装位置并接通电源与控制信号即可。

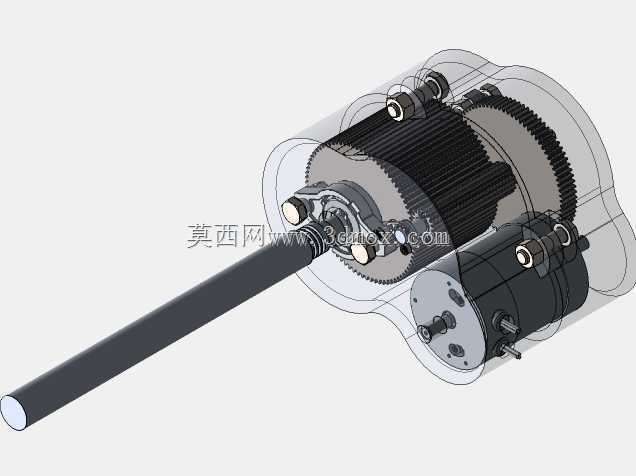

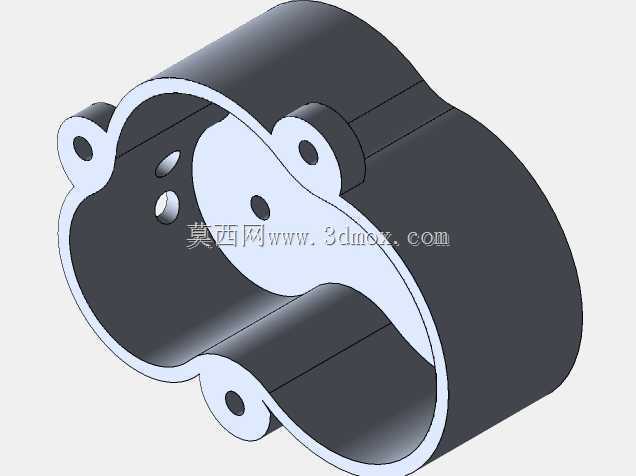

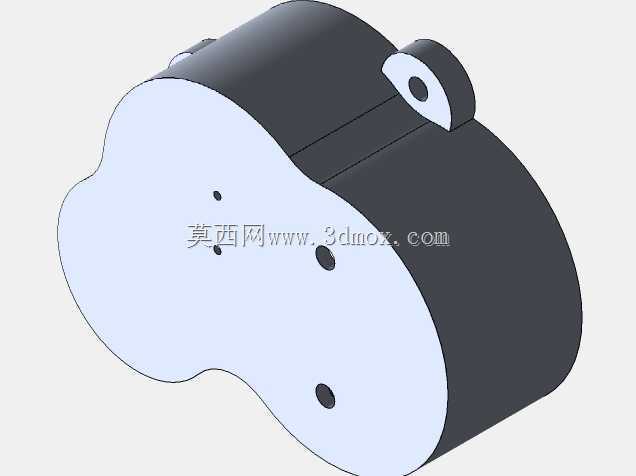

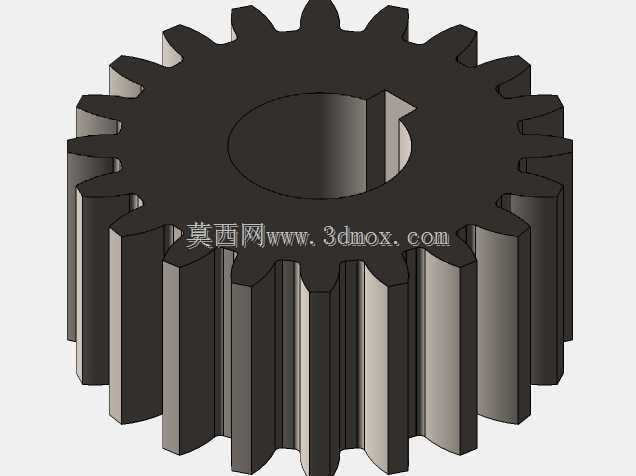

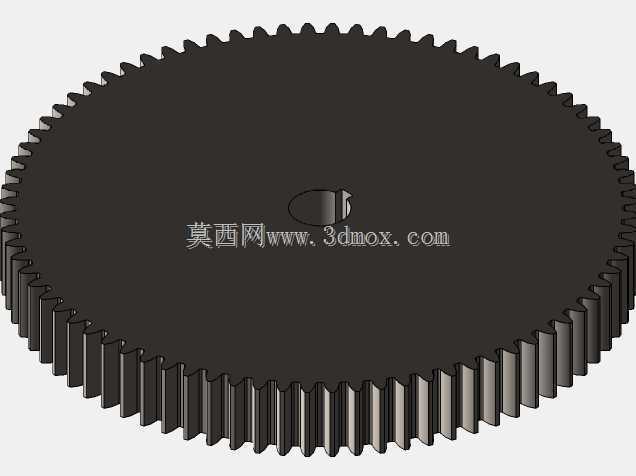

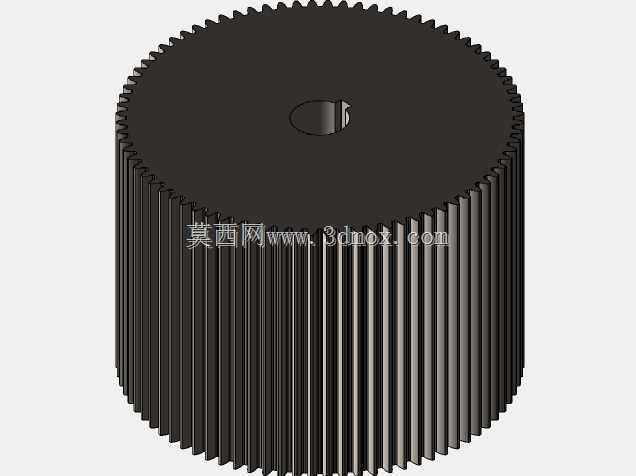

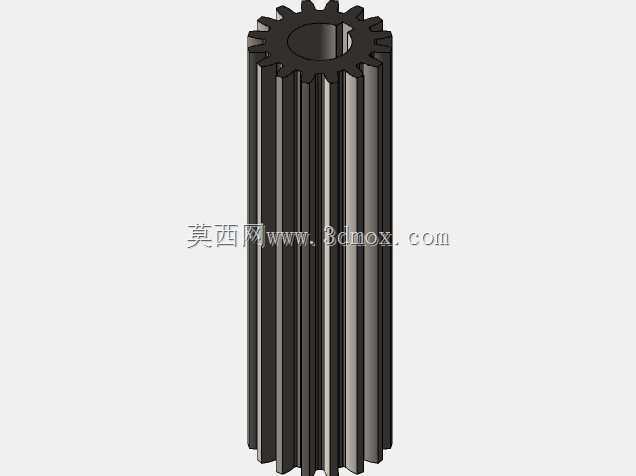

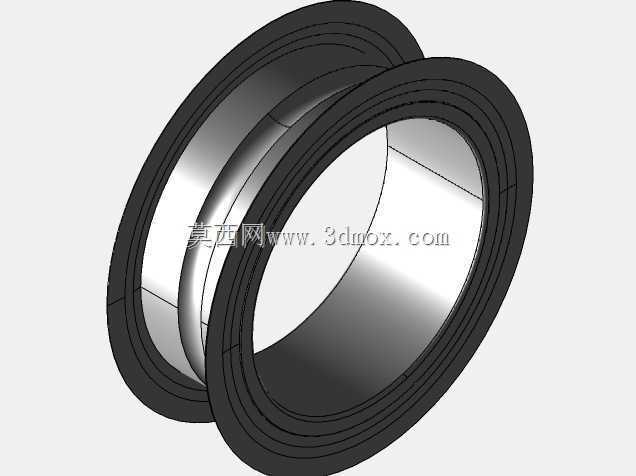

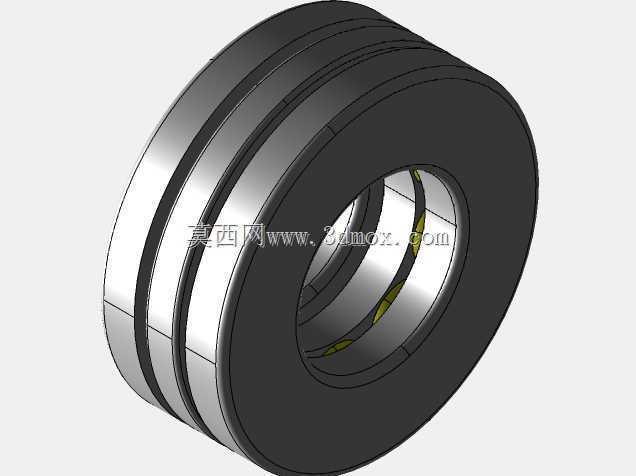

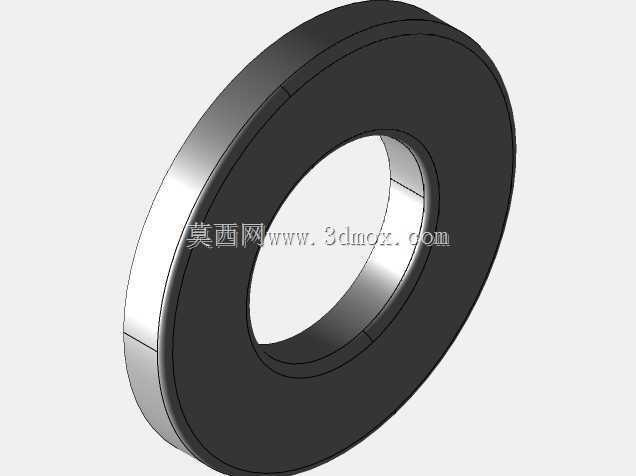

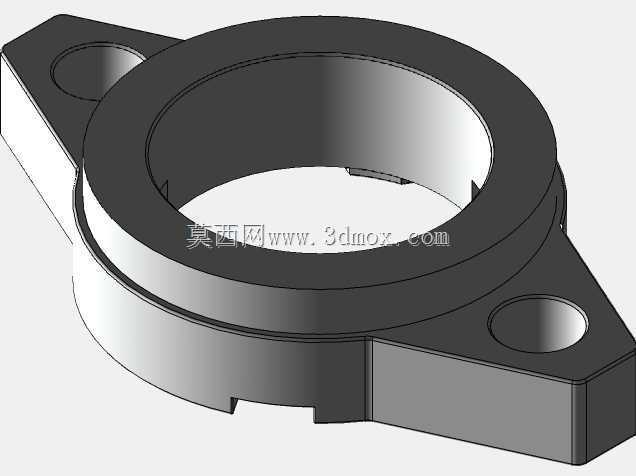

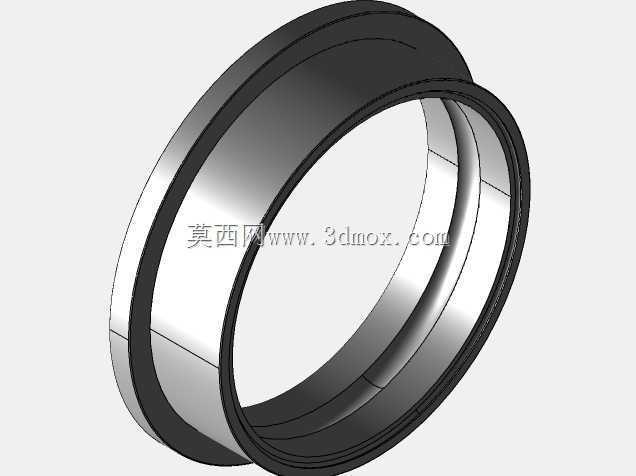

　　从结构设计思路看，模型把电机偏置在主传动壳体旁边，而不是与推杆完全同轴串联，这种布局能有效缩短执行器尾部轴向长度，适合安装空间沿推杆方向受限、但径向或侧向仍有布置余量的设备。减速部分采用圆柱齿轮平行轴传动，齿轮齿数逐级变化，末级大齿轮与丝杠螺母或丝杠驱动段相连，能够在紧凑壳体内获得较大减速比。壳体采用半透明方式表达后，可以清楚看到内部齿轮啮合关系、轴承支撑位置、电机与箱体连接螺钉以及端盖密封边界，这对干涉检查和装配工艺评审很有价值。

　　外形与安装边界方面，最显眼的是一根长圆柱形推杆，它从主壳体前端沿直线伸出，推杆直径相对均匀，端部没有在模型中展开复杂叉耳，因此实际选型时需要根据负载接口补装耳环、鱼眼接头、法兰连接块或销轴座。主壳体轮廓围绕齿轮系形成近似圆柱与异形箱体组合的外包络，侧下方电机筒体通过连接座与减速箱刚性相连，电机尾部可见轴端、紧固螺钉和接线相关结构。布置时不能只测量推杆收缩后的总长度，还要核算推杆全伸状态下前端占用空间、电机侧向凸出尺寸、壳体上方齿轮最大外径以及检修时螺钉和端盖的操作空间。

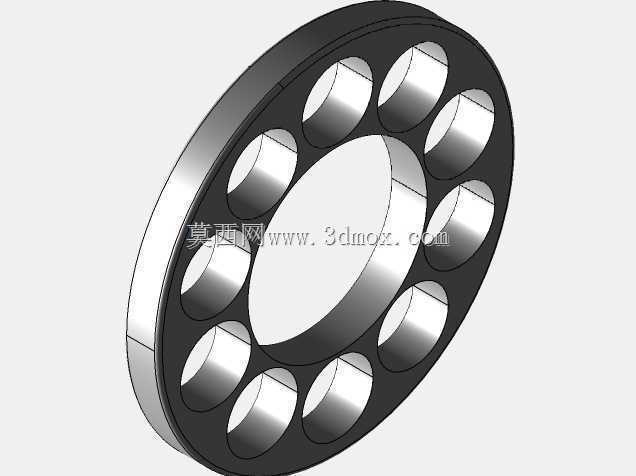

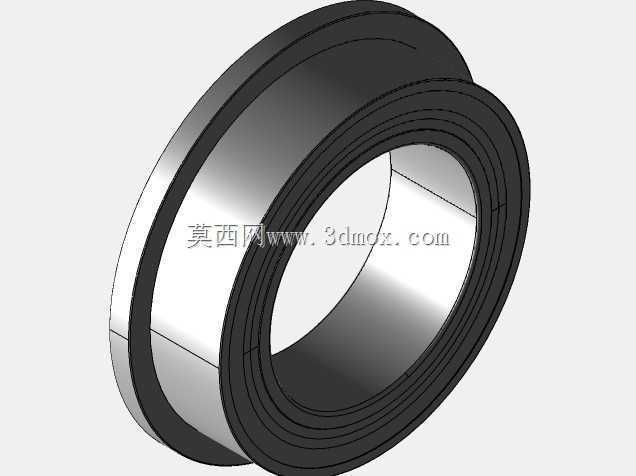

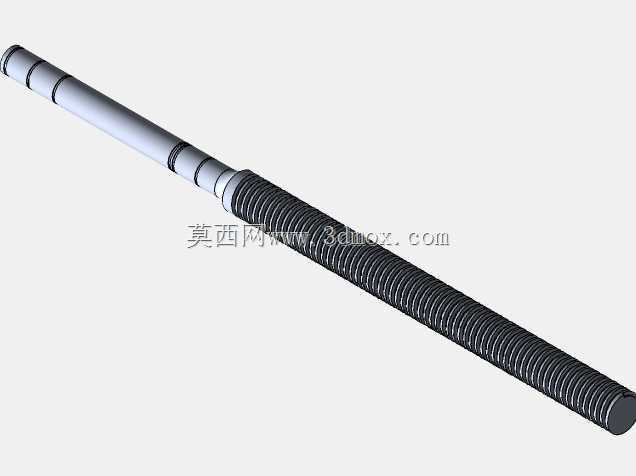

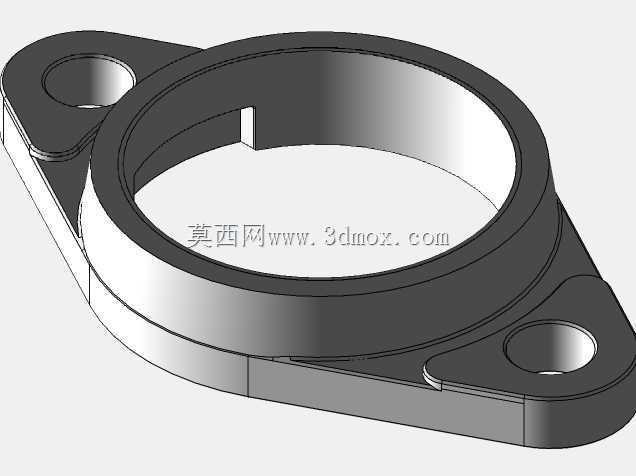

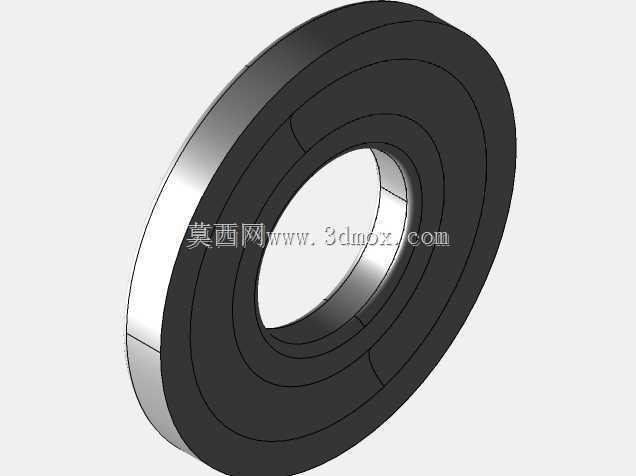

　　推杆承受的载荷方向应尽量沿轴线传递，侧向力会加剧导向段磨损，并使丝杠和轴承受到附加弯矩。若用于襟翼或舵面调节，连杆机构会把执行器的直线位移转化为转角，设计时需要绘制行程与摆角关系曲线，确认起点、终点和中间位置是否存在死点、超速或力矩突变。齿轮减速段的中心距、齿宽和轴承位置决定了输出推力上限，电机偏置安装面则要保证同轴度和连接刚度，避免小齿轮与大齿轮啮合偏载。壳体上的多处螺钉连接说明端盖、电机座和传动腔可拆分，便于装配齿轮、润滑脂填充以及后期维护。

　　建模时应重点保留推杆伸缩行程、齿轮分度圆、轴承外径、电机安装孔位、壳体最大轮廓和外部连接点。对结构工程师而言，这些基准比外观圆角更重要，因为它们直接决定执行器能否放入设备、能否达到所需推力，以及与周边连杆、支架、护罩是否发生运动干涉。整体来看，该结构呈现的是一种紧凑、可集成、以齿轮减速和丝杠传动为核心的电动直线驱动方案，适合需要中等推力、可控行程和重复定位动作的机械系统。
