钛合金重载承力连接支座精密结构

　　该承力支座采用钛合金作为主体加工材质，整体构型围绕高载荷工况下的连接承载需求展开，在航空航天机载设备挂载、重型工业机器人末端执行器转接、特种越野车辆底盘附属部件固定这类对结构重量与强度比值要求严苛的场景中，这类钛合金支座能够替代传统钢制连接件，在保证同等承载安全系数的前提下将自身重量降低百分之四十以上，有效降低运动部件的惯量负载，或是减少机载平台的无效配重。

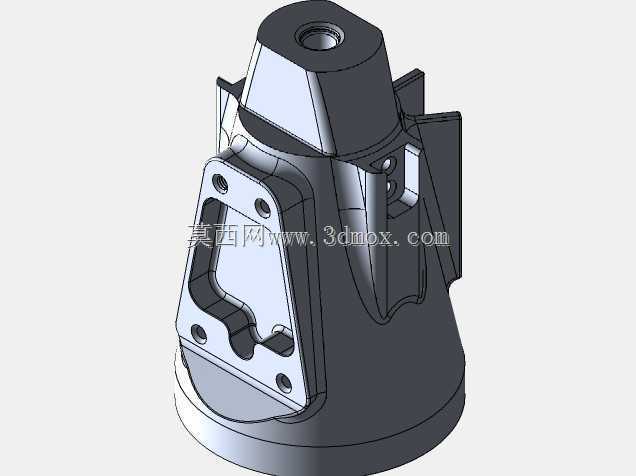

　　从结构布局来看，支座底部采用大直径圆弧过渡的锥形基座设计，基座底面为整圈贴合安装面，安装时可与配套的安装座端面完全贴合，通过周向布置的紧固件完成锁附，大直径的底部支撑边界能够将上部传递的集中载荷均匀分散到下方安装基体上，避免局部应力集中造成基体压溃。支座上部收窄形成带中心通孔的柱状连接端，中心通孔可穿装定位销或是高强度连接螺栓，用于和上方被支撑部件形成同轴定位，保证上下对接部件的同轴度公差控制在0.05毫米以内，消除装配错位带来的附加弯矩。

　　支座侧向延伸出带异形镂空窗口的安装法兰面，法兰面上预先加工了四个呈对角分布的沉头安装孔，孔位间距按照标准接口尺寸排布，可直接匹配对应规格的外接功能部件，异形镂空窗口并非单纯的减重设计，窗口轮廓经过多轮拓扑优化计算，在移除低应力区域多余材料的同时，保留了载荷传递路径上的全部实体壁厚，窗口边缘全部做了R3以上的圆角过渡，避免铣削加工后产生应力集中缺口，在实际受力测试中，侧向法兰承受垂直于端面的两千牛交变载荷时，镂空区域的最大变形量不足0.1毫米，完全满足长期往复载荷下的疲劳寿命要求。支座两侧还设置了对称分布的翼状加强筋，筋板从底部锥形基座侧壁一直延伸到上部柱体的根部，将侧向法兰受到的弯矩直接传导至底部大支撑面，筋板厚度按照等强度设计原则从根部到端部逐步减薄，既不会额外占用过多侧向安装空间，又能大幅提升支座的抗扭转刚度。

　　整个零件的所有外露棱边都做了倒角或是圆角处理，没有尖锐的应力集中尖角，完全适配五轴联动CNC一次装夹完成全部型面加工的工艺路线，钛合金材料本身的高比强度、耐腐蚀特性，让该支座在沿海盐雾环境、低温高空工况下也不会出现锈蚀、低温脆断的问题，不需要额外做表面防腐处理。安装边界方面，底部基座的最大外径控制在180毫米以内，整体总高度不到220毫米，侧向法兰的外伸距离小于120毫米，在狭小的设备安装舱内也能完成布局，装配时仅需要保证底部安装面的平面度不低于0.02毫米，侧向对接法兰面与底部安装基准面的垂直度公差控制在0.08毫米以内，即可保证全部连接孔位的对位精度，不需要额外配做修配垫片。建模过程中所有配合孔位、安装面、定位基准都按照实际加工公差预留了合理的补偿量，型面的最小加工壁厚不小于6毫米，避免高速铣削钛合金时出现振刀变形，后续做有限元校核时，可以直接导入模型划分网格，模拟不同方向极限载荷下的应力分布，针对应力偏高的局部区域微调壁厚，进一步挖掘钛合金材料的性能潜力。
