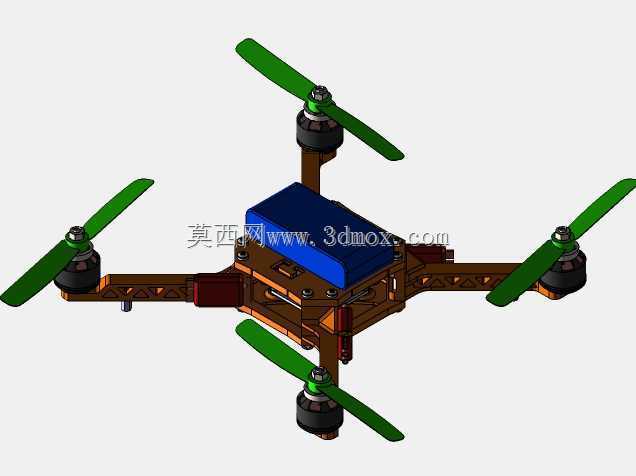

这套四旋翼飞行平台的结构方案面向低空航拍、园区巡检、教学实验与小型载荷验证场景展开,整机采用十字交叉式机架布局,四个旋翼沿机身中心呈90度均布,动力臂向外延伸以拉开桨叶旋转半径,既避免相邻桨叶在高速转动时发生气流干涉,也为机身中部的飞控、电池、任务载荷预留出平整的安装空间。从实际使用维度看,这类小型多旋翼设备不需要专用起降场地,在楼宇巡检、农田苗情巡查、校园科创实训、室内外短距离测绘作业中都能快速部署,结构设计的核心目标是在控制整机自重的前提下,保证机架刚性、动力安装同轴度以及维护拆装的便捷性。

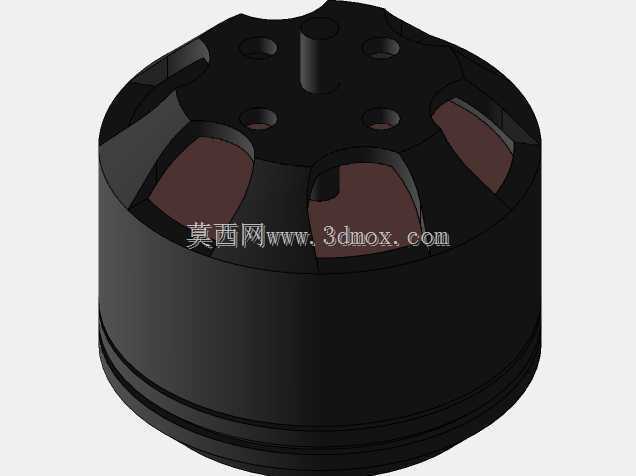

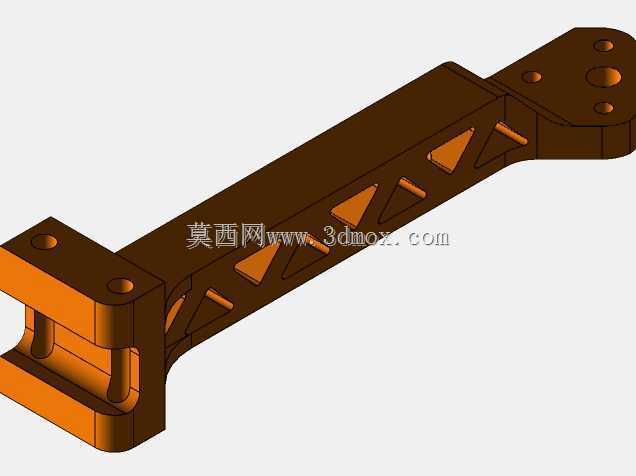

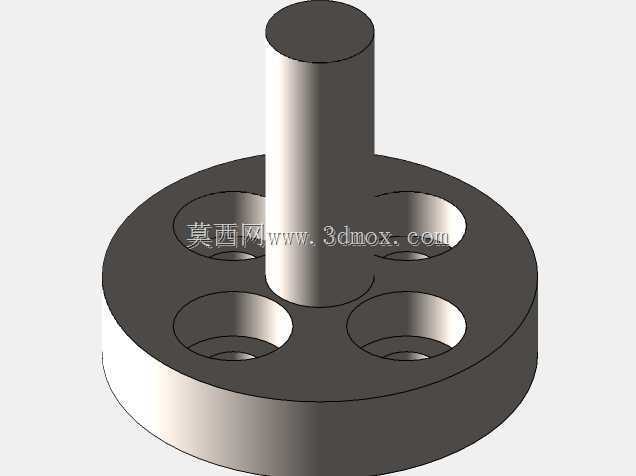

机架主体采用镂空臂架结构,臂身沿长度方向开出多组减重孔,在不显著降低抗弯截面模量的前提下削减不必要的材料堆积,四个机臂末端预留电机安装座,座面加工有对应电机孔距的安装通孔,动力电机通过紧固件垂直固定在臂端,电机输出轴直接连接螺旋桨,省去额外传动环节,降低动力传递损耗与故障点。旋翼选用两叶绿色桨叶,桨根通过桨夹与电机轴锁紧,桨叶的气动外形针对低速大拉力工况优化,转动时形成的下洗气流可直接为机身提供稳定升力;四组电机采用对角转向匹配设计,两组顺时针旋转、两组逆时针旋转,通过转速差抵消自旋扭矩,实现俯仰、横滚、偏航三个轴向的姿态控制。

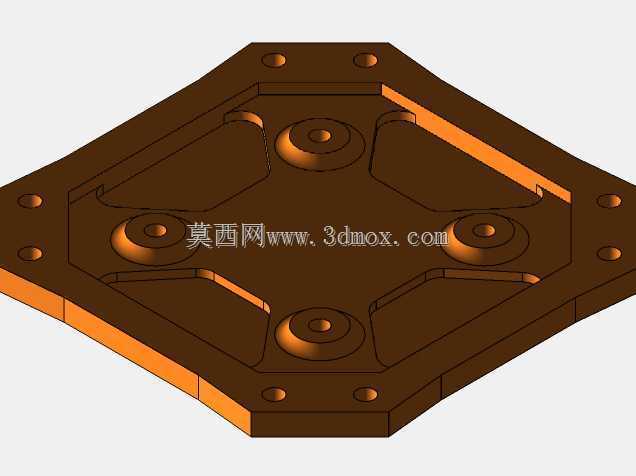

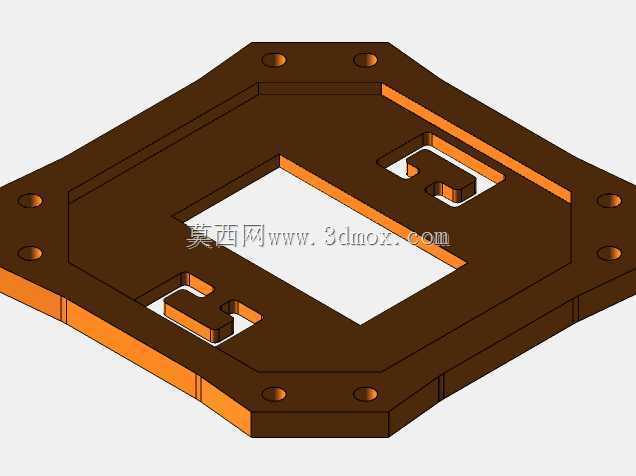

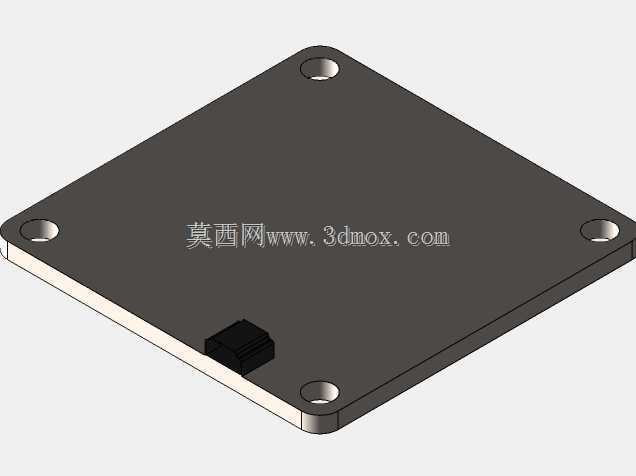

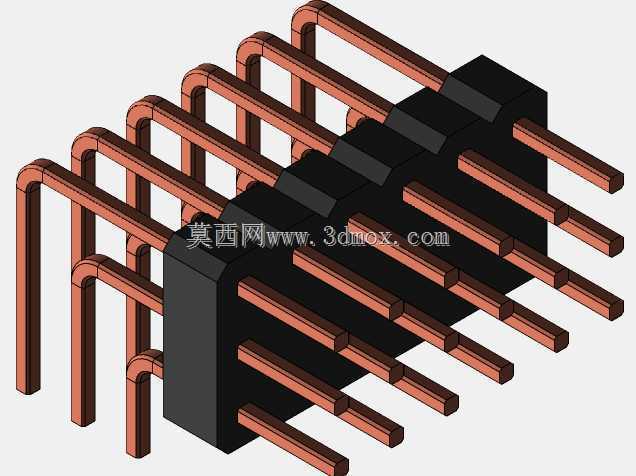

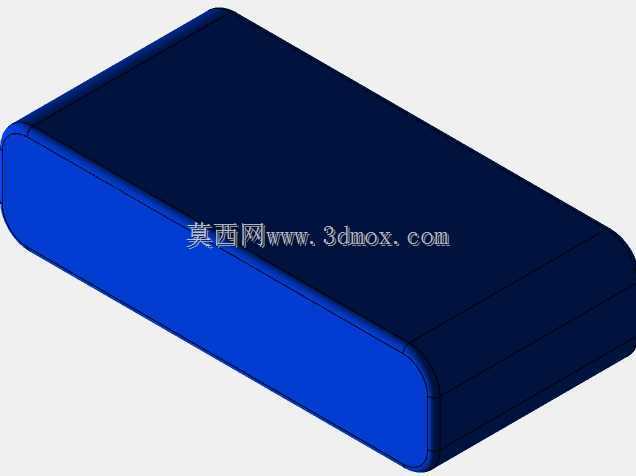

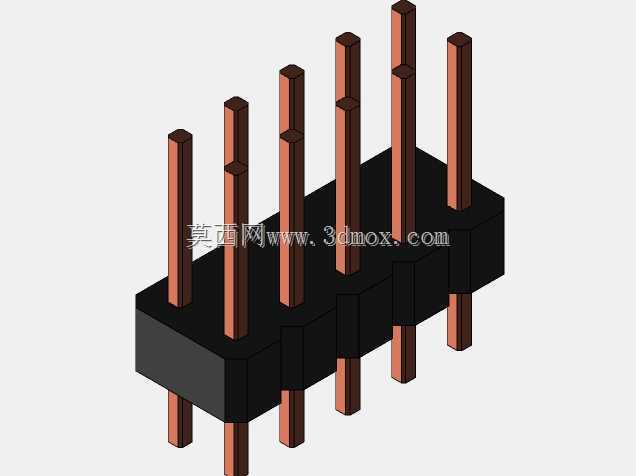

机身中部设置分层安装区域,上层蓝色模块为电池或飞控集成舱,舱体通过卡扣与机架主梁固定,周边预留走线槽,动力线、信号线可沿臂架内部或侧面布设,避免飞行过程中线缆晃动卷入桨叶。机身下部布置承载底板,底板上加工有多组阵列安装孔,可根据任务需求挂载小型摄像头、测绘模块或实验传感器,孔位采用通用间距设计,适配常见小型机载配件的安装尺寸。机架的起落支撑结构整合在机身下部,凸起的支撑脚在着陆时先接触地面,缓冲落地冲击,同时将机身中部的载荷抬离地面,防止起降过程中底部设备磕碰地面。

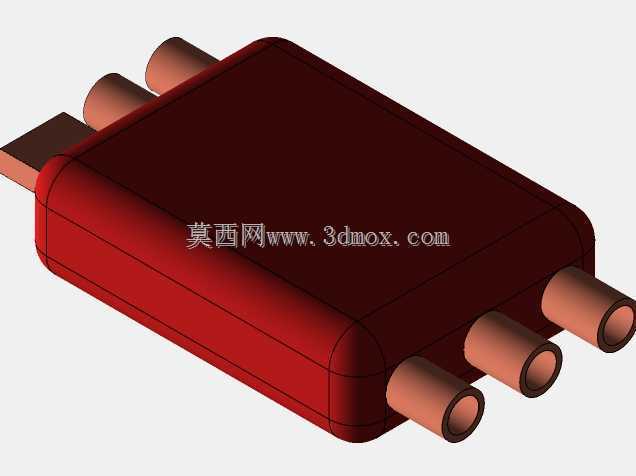

设计过程中首先确定旋翼旋转包络,以机身中心为原点,机臂长度需保证桨尖在最大转动范围内不超出安全边界,同时相邻桨叶之间保留足够安全间隙,避免大机动飞行时桨叶形变产生碰擦。电机安装面严格保证与机架基准平面垂直,若电机轴出现倾斜,会导致拉力方向偏移,额外增加飞控的姿态修正负荷,因此建模时对安装座的配合面、定位孔位置都做了同轴度与垂直度约束。整机装配顺序从中心机架底板开始,先将四个机臂与中心框架锁紧,再依次安装电机、电调、飞控舱与电池,最后挂载螺旋桨,各模块之间的连接位置都预留了拆装余量,日常更换桨叶、检修电机时不需要完全拆解整机。
从安装边界来看,整机外廓由四个桨叶的旋转圆构成最大轮廓,机身中心区域的堆叠高度控制在较低范围,降低整机重心高度,提升飞行姿态稳定性。机臂与中心框架的连接部位做了局部加厚处理,抵消起降冲击与飞行振动带来的应力集中,避免臂根位置长期受交变载荷出现断裂。整套结构没有冗余复杂的曲面造型,所有板件、臂架都采用易加工的型材与板材构型,既适合快速原型制作,也方便后续根据载荷需求调整臂长、更换不同尺寸的桨叶与动力电机,拓展不同起飞重量的作业版本。在飞行作业时,中部载荷的重量尽量靠近整机重心位置,避免重心偏移导致单侧动力负荷过大,机架上的多组安装孔位也允许配重块在小范围内调整位置,完成重心配平。
