汽车悬架螺旋弹簧液压阻尼减震器

　　该模型呈现的是一种典型的圆柱螺旋弹簧与液压阻尼筒集成式减震支柱，常见于乘用车辆、小型全地形车、电动代步车以及部分轻型工业移动设备的悬挂系统中。其核心作用是在车轮或承载端受到路面冲击、载荷突变或惯性振动时，通过弹簧储存并释放能量，再由阻尼筒将往复运动转化为油液节流热能耗散，从而抑制弹簧反复弹跳，使承载主体保持平稳姿态。

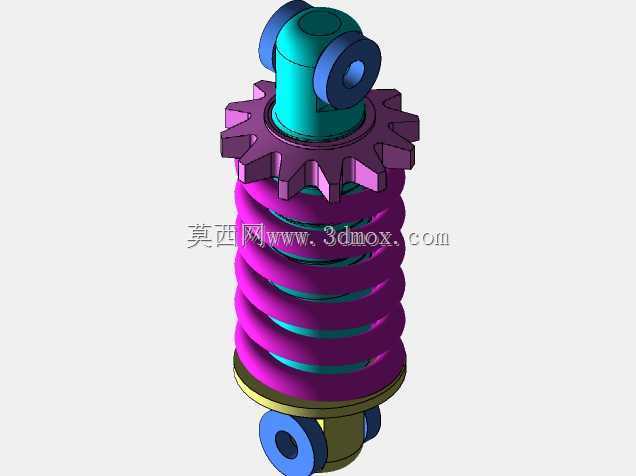

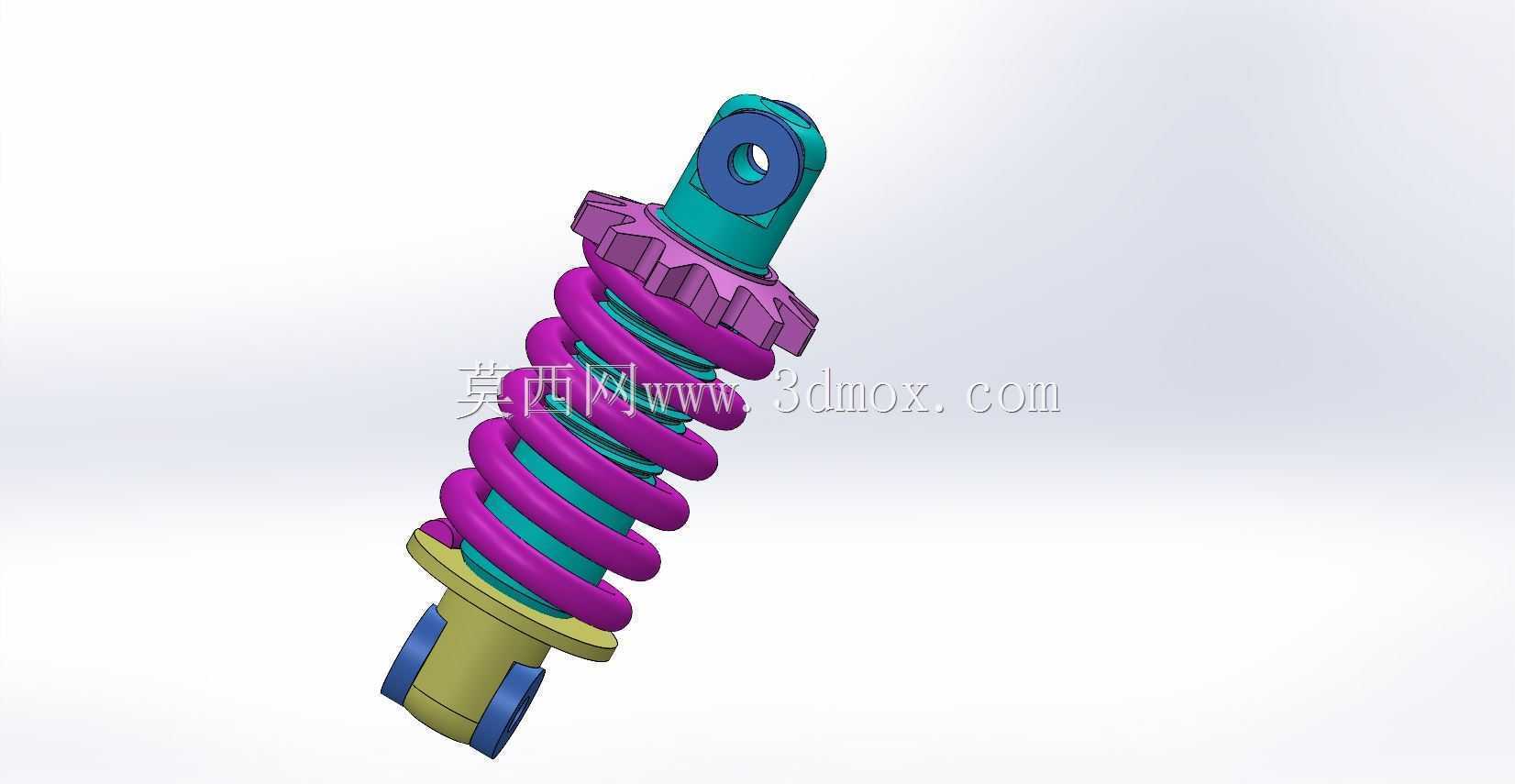

　　从结构组成看，模型上部为带铰接孔的安装耳座，用于与车架或车身侧摆臂连接；中部外侧布置大节距圆柱螺旋弹簧，弹簧上下端分别由紫色弹簧座和黄色下托盘定位，弹簧座外缘带有齿状或瓣状限位结构，可防止弹簧在压缩、回弹过程中发生周向转动或侧向滑移；内部为阻尼缸筒，活塞杆从上端伸出并与上安装座相连，下端则通过带双耳或销轴结构的下接头与车轮侧、摇臂侧或机架侧铰接。

　　在实际布置中，这类减震器通常承受轴向压力为主，同时允许两端铰接点在车辆跳动时产生小角度摆动。因此建模时需要重点控制上耳环中心到下铰接中心的安装距、弹簧自由长度、预压缩量以及最大压缩行程。上安装孔直径、下接头销轴宽度和孔位坐标属于直接影响装配的边界尺寸，若与周边摆臂、车架支架干涉，会导致实车装配困难或运动过程中磕碰。弹簧外径、缸筒外径以及弹簧座最大轮廓则决定了悬挂在轮罩、车架纵梁或设备腔体内部的通过空间。

　　设计思路上，弹簧主要负责承载和缓冲冲击，决定悬架刚度与静态高度；阻尼筒则负责控制振动衰减速度，避免车辆经过凸起后车身持续俯仰或摇摆。弹簧刚度偏软时舒适性较好，但侧倾和底碰风险增加；刚度偏硬时承载能力强，却会把更多冲击传递到车架。阻尼阀系参数需要与弹簧刚度、整车簧上质量及非悬挂质量匹配，压缩行程通常需要吸收较大冲击，回弹行程则应提供足够阻尼来拉制弹簧释放速度。

　　该类结构在汽车前后悬架、摩托车后减震、低速电动车底盘、工程机械驾驶室悬置以及振动设备隔振支撑中均有广泛应用。工程建模时，除了外观曲面和弹簧螺旋特征外，还应关注运动关系：上耳环、下接头分别对应不同铰接轴线，阻尼筒内外管存在同轴滑动关系，弹簧则随行程压缩和伸长。若用于后续干涉检查，应保留弹簧最小并圈状态、最大伸长状态以及极限转向或摆角状态下的包络体，以便判断轮胎、车架、制动管路和线束是否存在摩擦风险。

　　模型中色彩分区清晰地区分了缸筒、弹簧、上下支座和铰接衬套等功能件，有利于在方案评审时快速识别承载路径。力从车轮端经下接头传入阻尼筒和弹簧，再沿弹簧座、上耳座传递至车架；阻尼力则通过活塞、活塞杆和上下吊耳形成闭环。对于结构设计人员而言，这类零件不仅是外观件，更是涉及安全、疲劳寿命和操稳性能的关键功能部件，三维建模时应保证安装点、行程、弹簧中心线和铰接轴线的逻辑一致，为后续有限元分析、动力学仿真和工程图输出提供可靠基础。
