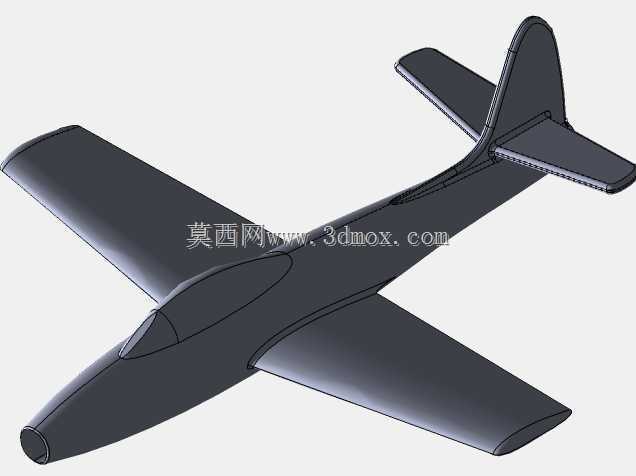

F-84E喷气式战斗机构型三维数模

　　该数模围绕早期喷气式战斗机构型展开，整机采用机头进气、低单翼、单发后机身布置的经典布局，机身沿纵向呈现细长纺锤形截面变化，前段收敛形成进气口唇口，中段容纳座舱与主承力框，后段逐步收束并衔接垂尾与平尾。机翼为平直翼形式，翼面厚度沿展向平滑过渡，翼根与机身下部形成较大过渡圆角，能够在三维结构检查中直观呈现翼身融合区域的曲面连续性。尾翼由单垂尾和左右水平尾翼组成，垂尾后掠特征明显，平尾布置于垂尾根部附近，整体尾翼尺寸与机身长度比例符合早期喷气战斗机的操稳设计取向。

　　在工程应用层面，这类航空装备数模可用于航空科普展陈、飞行器外形教学、结构布局演示、虚拟装配训练和影视仿真场景搭建。对于结构设计人员，模型能够帮助理解进气道、座舱盖、机翼、尾翼和机身蒙皮之间的空间关系；对于教学场景，可通过剖切、测量和曲面分析说明平直翼飞机在低速段的升阻特征，以及喷气式动力由活塞螺旋翼向喷气化过渡时期的总体布置逻辑。

　　外形处理上，机身表面以连续蒙皮曲面为主，座舱盖采用凸起透明件轮廓，机头进气口保留圆形端面，机翼后缘和尾翼边缘均给出明确厚度边界，避免纯外观片体在装配检查时出现零厚度误判。机翼与机身交接区域需要重点控制曲面切线方向，若用于后续细化设计，可在翼根位置增加翼梁、翼肋和对接接头的占位空间；后机身段则应预留发动机舱、尾喷口和维护口盖的分区参考。

　　安装边界方面，整机数模在虚拟场景中布置时，应同时考虑翼展宽度、机身长度和垂尾高度三个方向的包络。机翼左右对称展开，地面展示支架不宜直接干涉翼面下缘，可在机身主承力段下方设置支撑点；尾翼后方需留出尾喷口安全距离，机头前方也应保留进气道展示和观察空间。若用于3D打印或缩比样机制作，需将起落架、座舱细节、翼面接缝和口盖线作为后续深化项，当前构型更适合总体外形表达与方案评审。

　　建模思路上，机身可先建立纵向骨架控制线，再通过多截面放样形成主体；机翼以翼型曲线沿展向过渡，控制根梢比和上反角；尾翼按照对称面和水平基准分别构建，最后统一检查整机左右对称性。曲面完成后，应对机头、翼根、尾翼连接和座舱盖周边进行曲率分析，保证高光走向自然，转折位置清晰。该类模型不以内部系统详设为目标，但在外形阶段保留足够的结构分区意识，能够为后续增加起落架舱、武器挂点、仪表座舱和表面涂装提供稳定基础。
