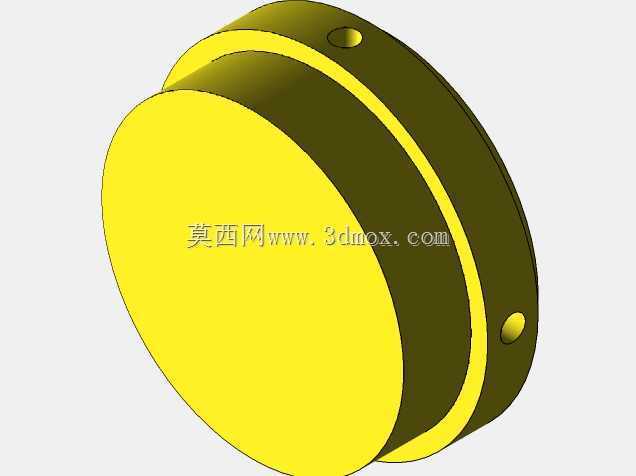

这套骨架式航空模型采用巴尔萨轻木作为主承力材料,整体以线框桁架形式呈现,没有覆盖蒙皮,所有杆件、翼肋、主梁与尾撑的空间关系完全外露,适合用于航模结构教学、低速飞行器方案验证以及轻量化机体布局推演。从实际使用场景看,这类构型常见于手掷滑翔机、牵引滑翔机和小型固定翼验证机,机体依靠大展弦比机翼获得较低的翼载荷,在弱气流环境中维持较长留空时间;骨架外露的表达方式也便于在结构评审时直接观察力流走向,判断翼面弯矩、扭矩向机身传递的路径是否合理。

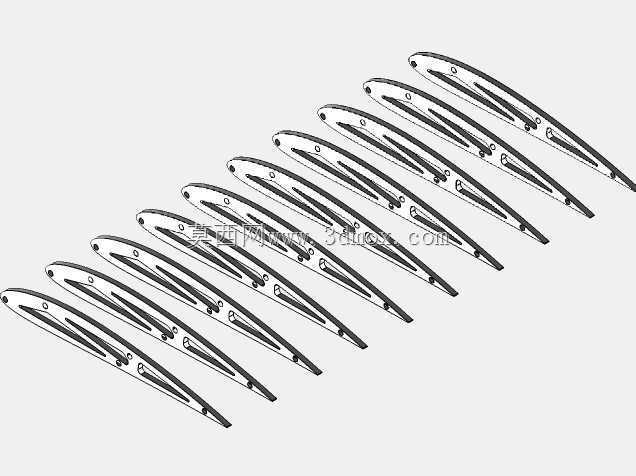

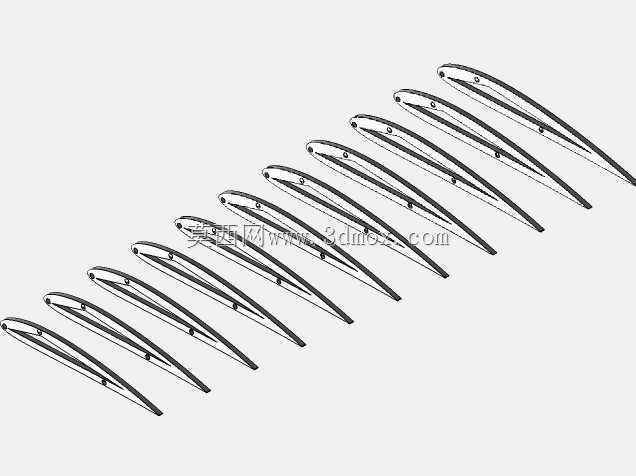

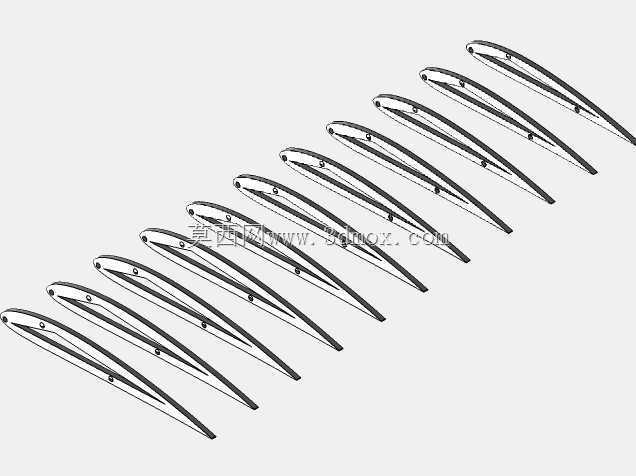

机翼部分采用多道翼肋沿主梁排布的经典构造,翼肋按翼型站位依次定位,外段翼肋间距随翼尖方向逐步收窄,既贴合翼型曲面成型需要,也兼顾翼尖扭转和气动力分布的调整。前后缘杆件与主梁共同围成翼盒承力区域,升力产生的弯矩主要由上下主梁承受,扭矩则通过翼肋、缘条和斜向支撑形成的空间桁架传递。大展弦比平面布局让机翼拥有较高的升阻比,但也对翼根抗弯刚度提出要求,建模时翼根与机身衔接处保留了较密的支撑结构,避免着陆冲击或牵引过载时出现局部屈曲。

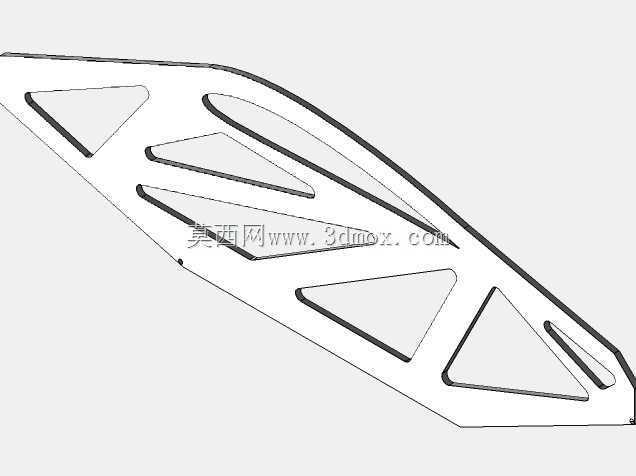

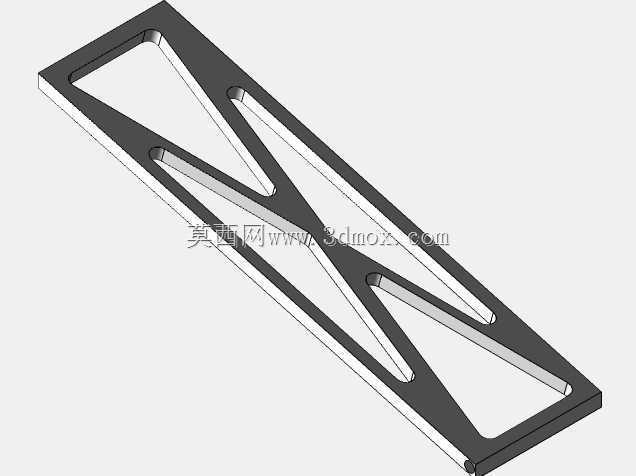

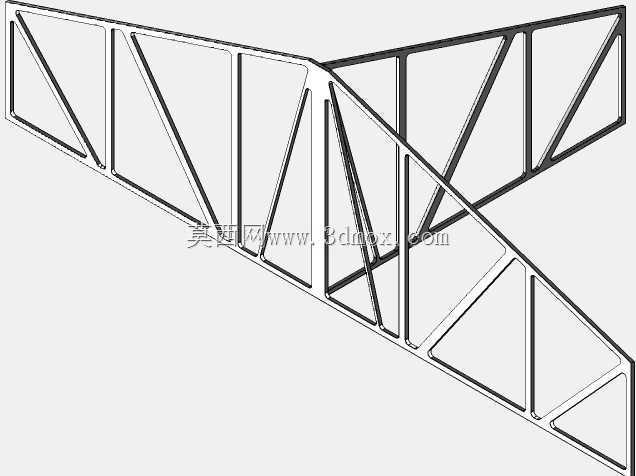

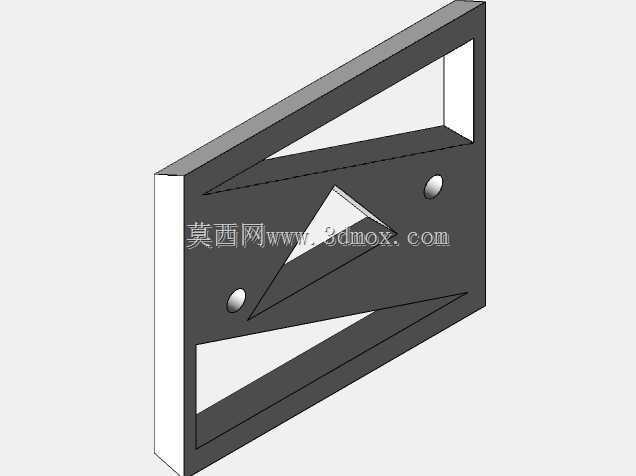

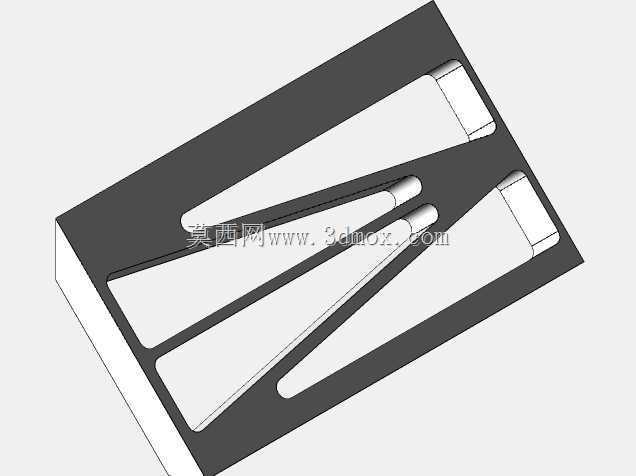

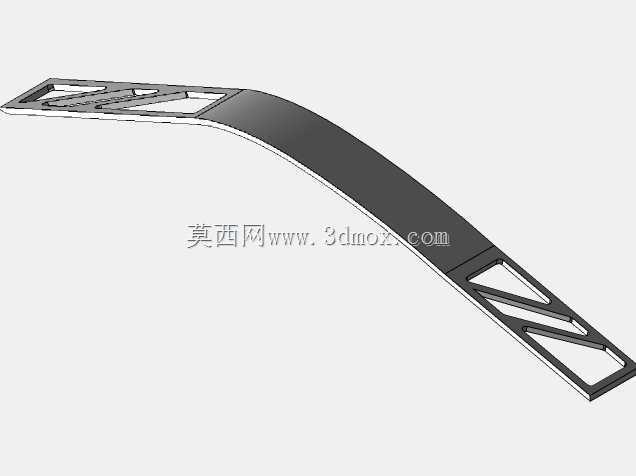

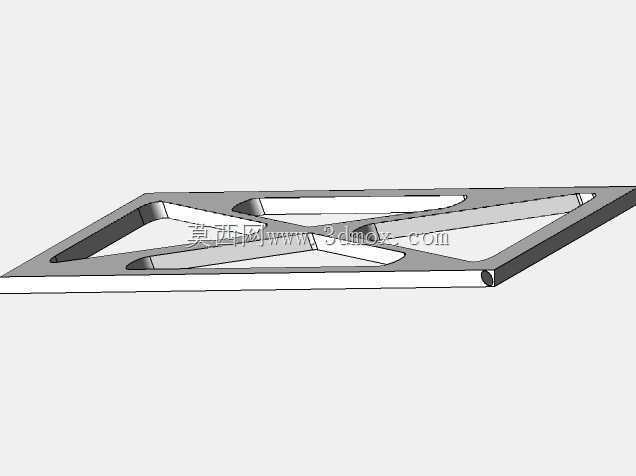

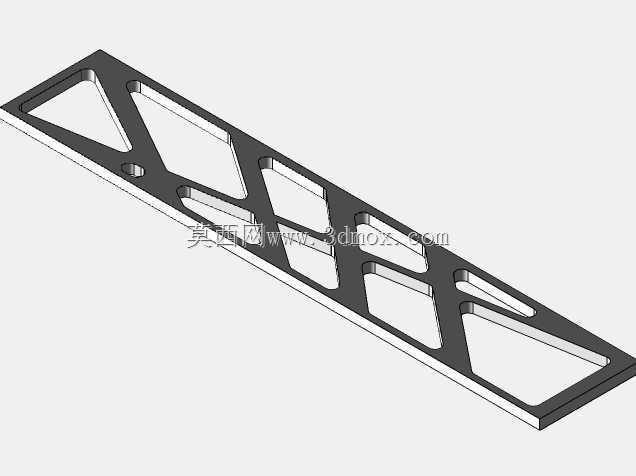

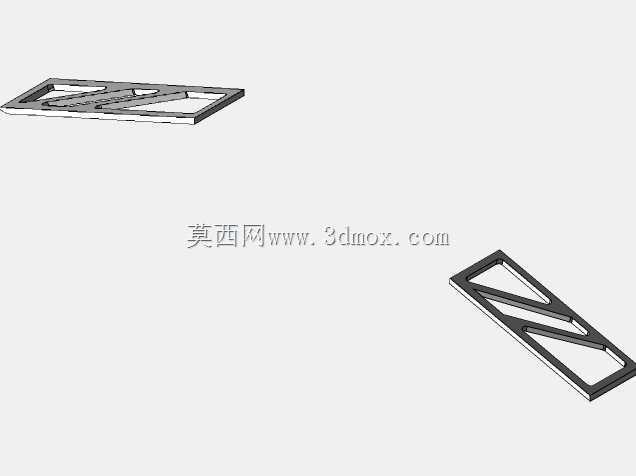

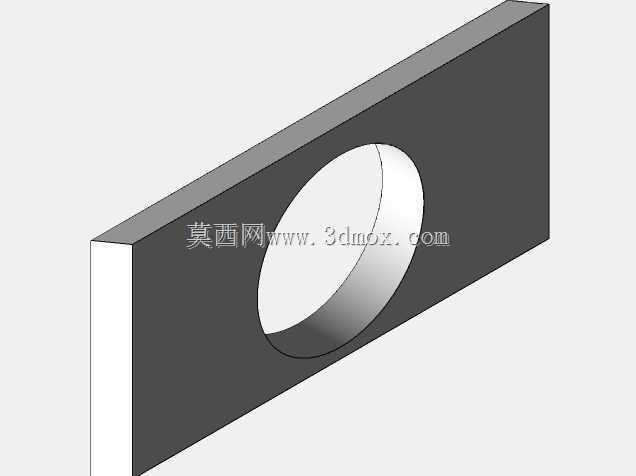

机身前段围绕机翼安装区布置三角桁架,杆件在交点处汇合并形成封闭受力框,机翼主梁可穿过或搭接在该区域,使左右翼面载荷对称传入机身。后机身采用细长尾撑形式,以较少材料换取足够的尾翼力臂,从而降低尾翼配平阻力;尾撑末端连接垂直尾翼与水平尾翼,尾翼同样使用轻木片和杆件组成格栅框架,方向舵、升降舵的轮廓边界在骨架中清晰可辨。该布局在保证俯仰、航向稳定裕度的同时,把尾部重量控制在较低水平,有利于将整机重心调整到机翼气动中心附近。
设计思路上,骨架模型没有追求复杂曲面实体,而是把重点放在结构件分区、节点连接和装配干涉检查上。每一根杆材的长度、角度和交汇位置都可在三维环境中直接测量,翼肋站位可转换为加工样板,主梁与尾撑可按直线杆件下料,适合激光切割轻木片、手工粘接肋板和小批量航模制作。对于结构设计人员而言,这种模型能够快速验证翼梁跨度、尾撑长度、翼肋数量与整机刚度之间的关系:增加翼肋可提升蒙皮支撑均匀性,但会增加重量;减少尾撑截面可降低阻力,却可能降低尾翼颤振边界;翼根增加斜撑能改善弯矩传递,却要兼顾机身内部空间。

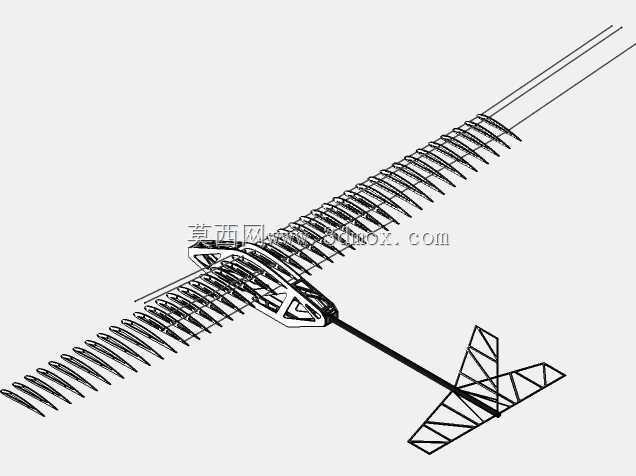

外形边界方面,整机呈现长机翼、短机身、长尾撑的滑翔机特征,机翼左右对称展开,翼展方向占据最大空间尺寸,翼尖处结构较轻且线条收窄;机身纵向轴线从机头连接区延伸至尾翼交点,水平尾翼与垂直尾翼在末端形成十字形稳定面。安装时需重点控制机翼安装角、左右机翼上反角以及尾翼与机翼的相对平行度,机翼根部接头要保证左右主梁同轴或对称搭接,尾撑则需在水平和垂直两个方向保持直线度,避免尾翼偏置带来的操纵耦合。
从工程应用角度看,该骨架不仅是航模制作的装配依据,也可作为低速飞行器轻量化结构的简化演示对象。通过在三维中调整翼肋间距、杆材直径和节点位置,可以直观比较刚度、重量与气动外形之间的平衡;在教学场景中,它能帮助理解桁架受力、翼盒传力、尾翼力臂和重心配置等基础航空结构问题;在制作场景中,外露骨架有利于提前发现杆件碰撞、粘接空间不足和翼肋定位偏差等问题,为后续蒙皮覆盖、舵机安装和牵引挂钩布置留出明确的结构边界。
