涡轮螺旋桨航空发动机整机结构

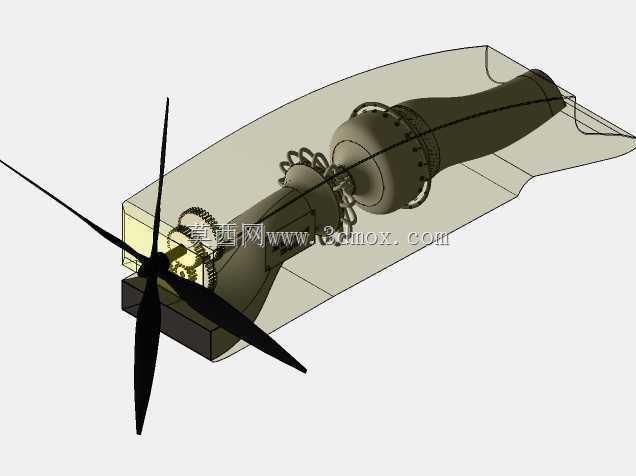

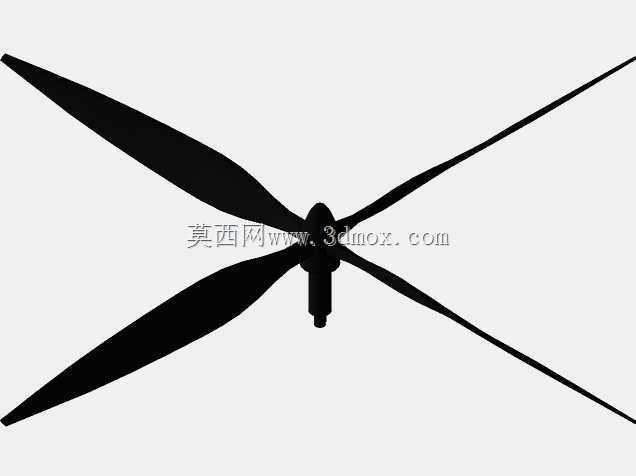

　　这套三维结构围绕涡轮螺旋桨动力装置展开，前端布置多叶螺旋桨，桨叶采用细长扭转翼型，叶根与桨毂形成明确连接关系；桨毂后方接入减速齿轮机构，再与压气机、燃烧室、涡轮段及尾喷管串联。整机外部保留短舱包覆轮廓，短舱在发动机上部和侧部形成流线型整流面，既呈现装机后的外形边界，也便于观察内部轴线布置。

　　从实际用途看，涡桨发动机主要服务于中低速固定翼飞机，尤其适合通勤飞机、运输机、水上飞机及对起降距离和燃油经济性要求较高的平台。螺旋桨承担大部分推进功，燃气涡轮产生的高温高压能量经涡轮膨胀后，一方面驱动压气机维持循环，另一方面通过减速机构带动桨叶旋转；尾喷管仍保留较小喷流通道，可提供补充推力。与纯喷气动力相比，这种构型在亚声速区间推进效率高、低速拉力大，对短跑道、复杂气象和海上巡逻类任务更友好。

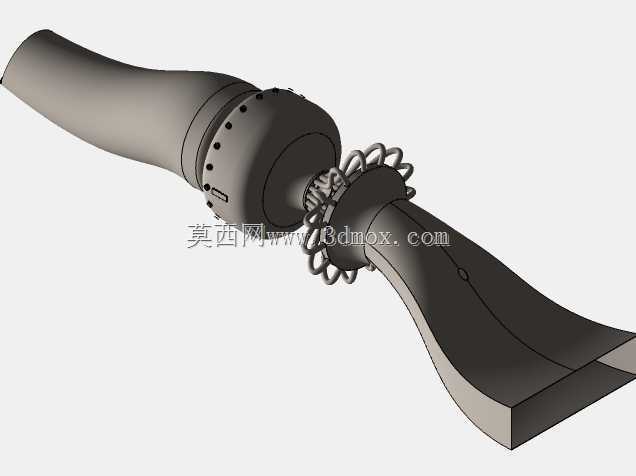

　　建模时沿发动机主轴建立装配基准，能够清晰检查桨叶、减速器、压气机盘、燃烧室机匣、涡轮盘和尾喷管的同轴关系。前端螺旋桨旋转直径是整机最突出的外廓约束，布置到机翼或机身时，必须同时核算桨尖离地、离水和离机身间隙，避免起飞、着陆、偏航或机体变形时发生干涉。短舱最大直径决定挂梁或支架宽度，进气口位置、排气方向和维护口盖边界也会影响机翼结构、管路走向及地面保障空间。

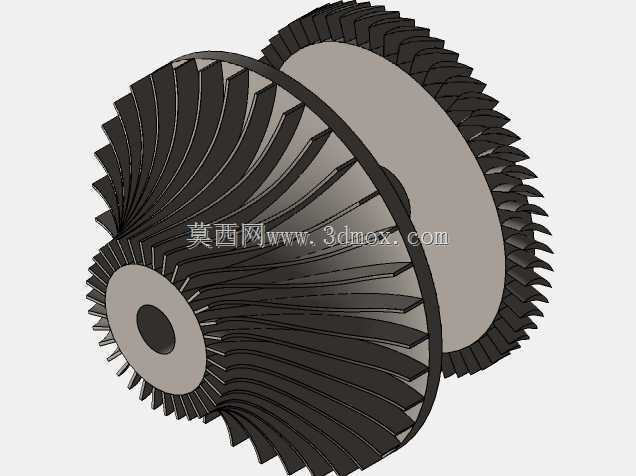

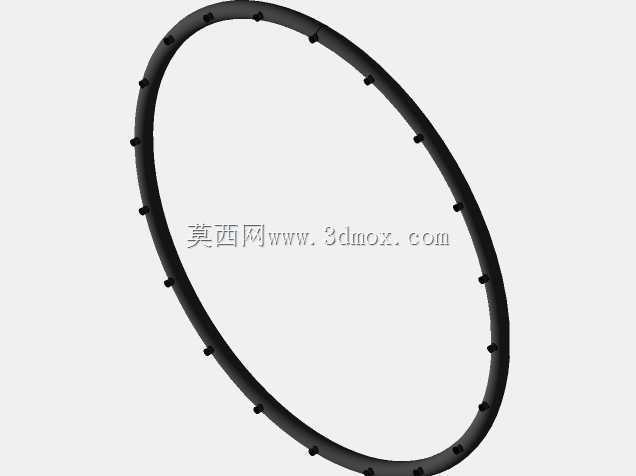

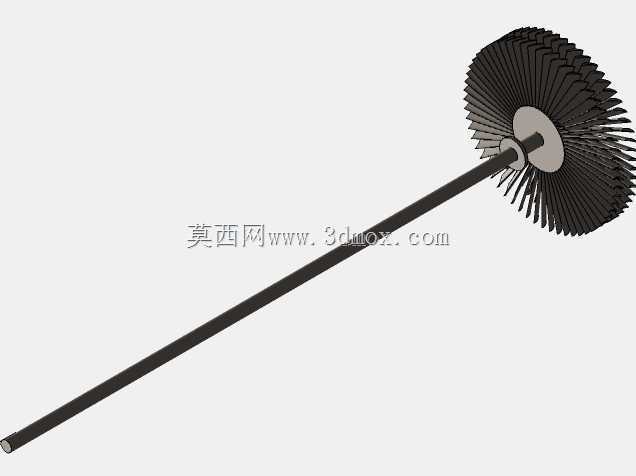

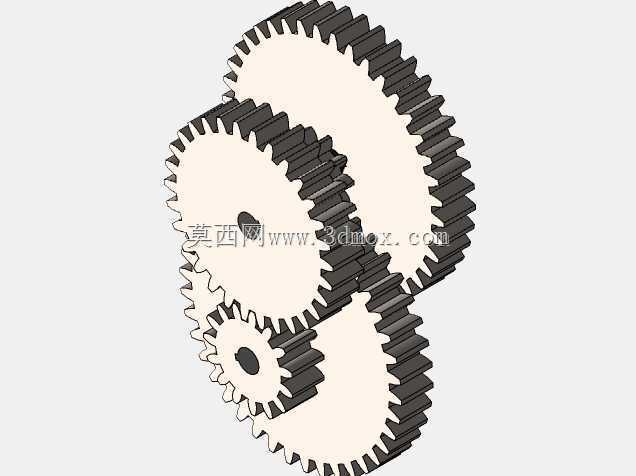

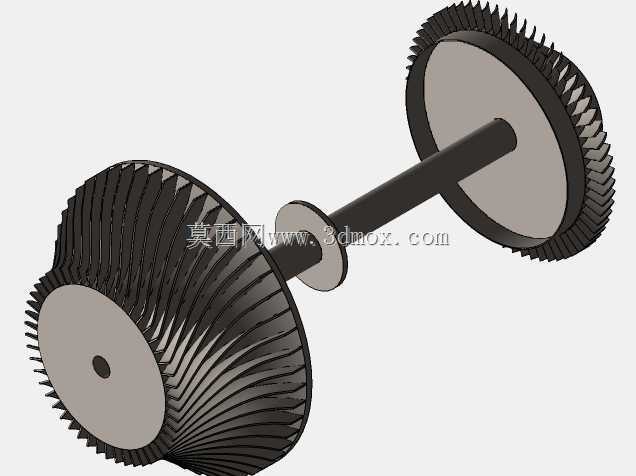

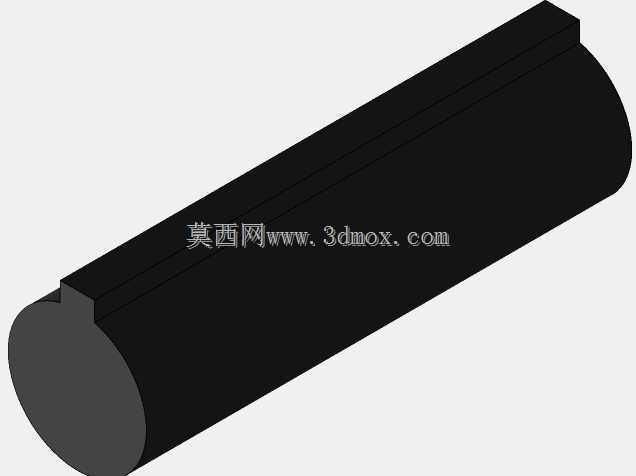

　　齿轮减速段位于螺旋桨与燃气发生器之间，是涡桨结构的关键环节。涡轮转速高而螺旋桨适宜转速低，减速机构将功率转换为大扭矩低转速输出；模型中可见齿轮、轴系和机匣连接关系，可用于讨论润滑腔、支承点、载荷传递和拆装顺序。压气机与涡轮部分按轴向分段表达，外部环形机匣、法兰边和连接件体现了部件装配逻辑，燃烧室区域则通过膨大壳体与前后气道形成区分。

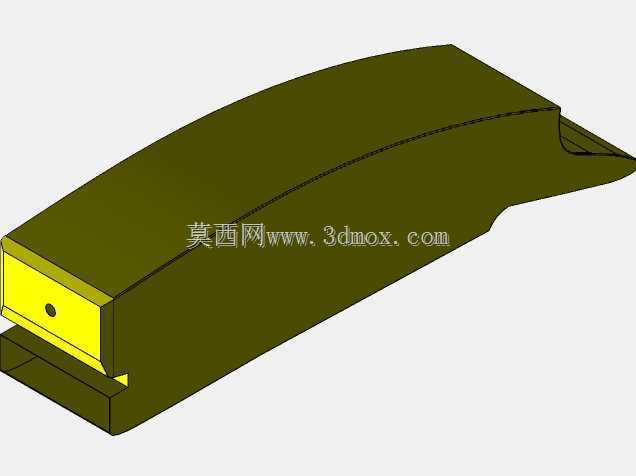

　　短舱外形并非单纯装饰，它直接影响进气效率、舱内散热和气动阻力。设计中需要让进气道在不同迎角、侧滑角下保持稳定气流，同时为发动机附件、燃油管路、滑油系统和防火隔离留出空间。尾段平滑收缩至喷口，可减少尾部流动分离；若用于飞机总体布置，还需结合挂架高度、机翼前缘位置和起落架姿态复核整机包线。

　　在结构设计评审中，这类模型适合作为动力舱布置、教学演示和原理验证的参考。关注点包括螺旋桨桨距变化空间、减速器支承刚度、涡轮热端与短舱内壁的隔热间隙、发动机架安装节位置，以及维护时螺旋桨和短舱罩的拆卸路径。通过实体化表达，可以把抽象的热力循环、功率分流和机械传动关系落到具体尺寸边界上，为后续详细设计、干涉检查和装配工艺分析提供直观依据。
