帕卡德梅林V1650七缸气缸盖铸件

　　这套气缸盖铸件对应的是经典V型液冷航空动力装置中的核心缸盖部件，围绕七缸排布的单侧缸盖结构展开，完整还原了铸件毛坯状态下的外形轮廓、内部气道走向、安装结合面以及周边附属接口。从实际装机场景来看，这类缸盖装配在V型发动机的两列气缸顶端，下端面与气缸体、缸垫贴合，内部形成燃烧室上半部分，同时承担进气导流、排气导出、气门机构安装、火花塞布置以及冷却介质导流等多项功能，是决定发动机充气效率、燃烧稳定性和热负荷承载能力的关键零件。

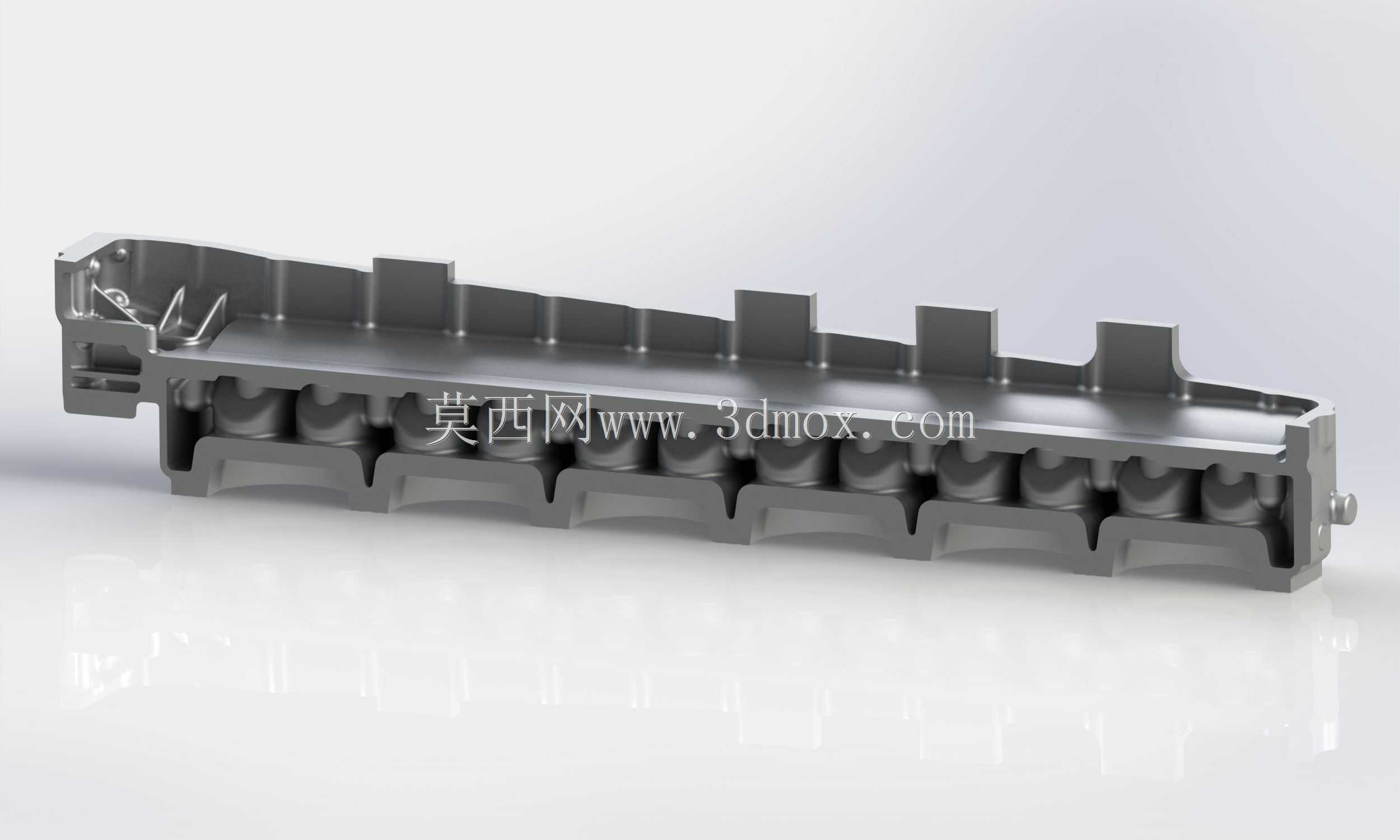

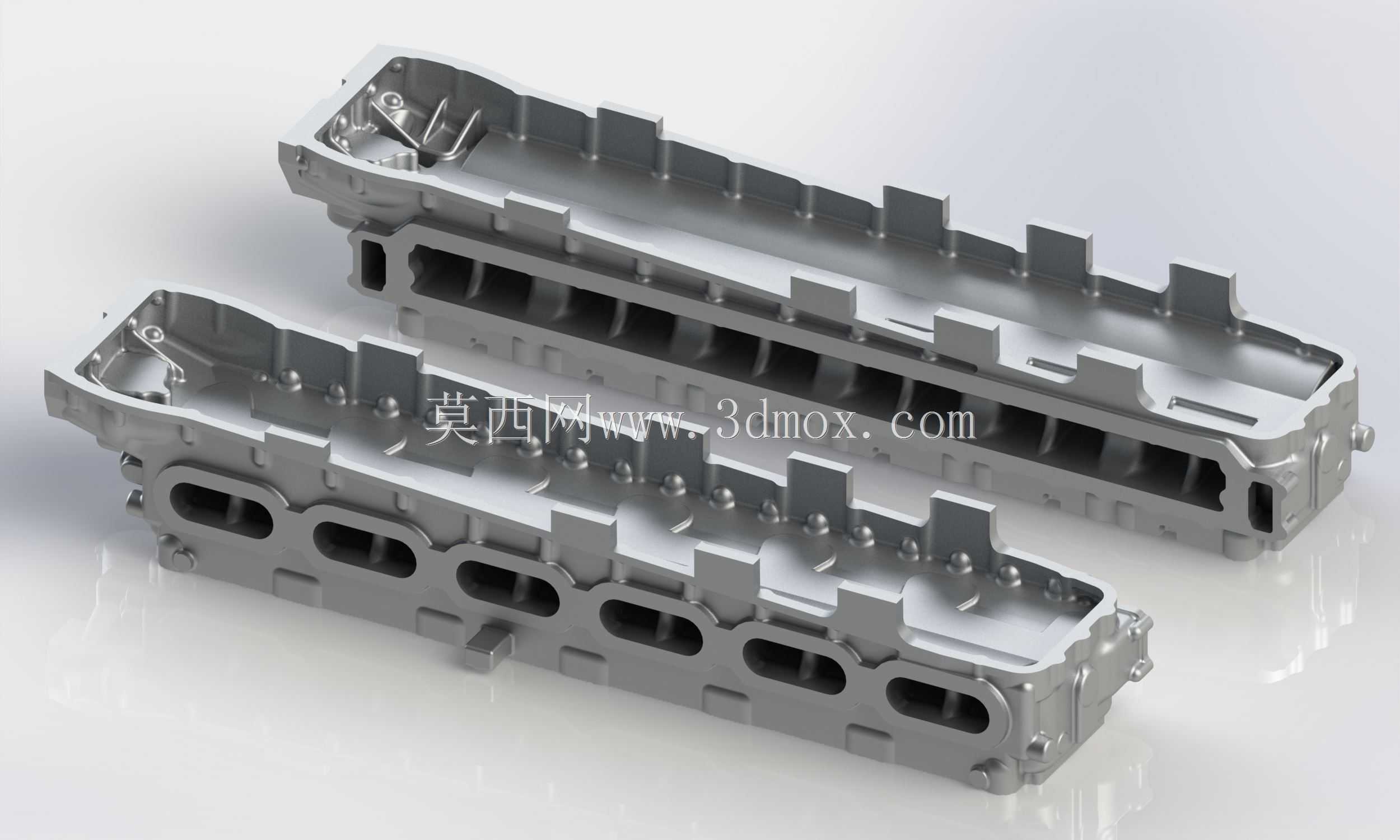

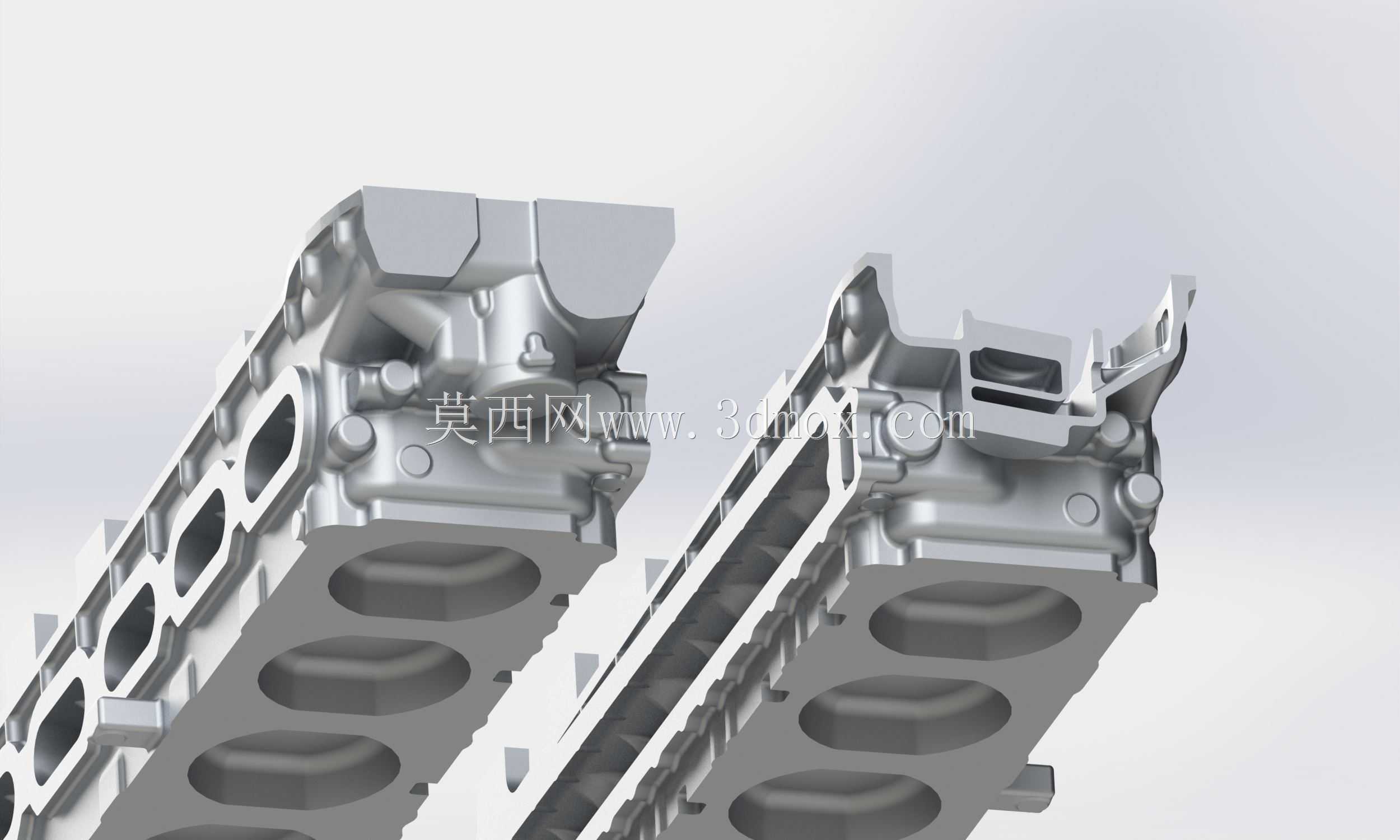

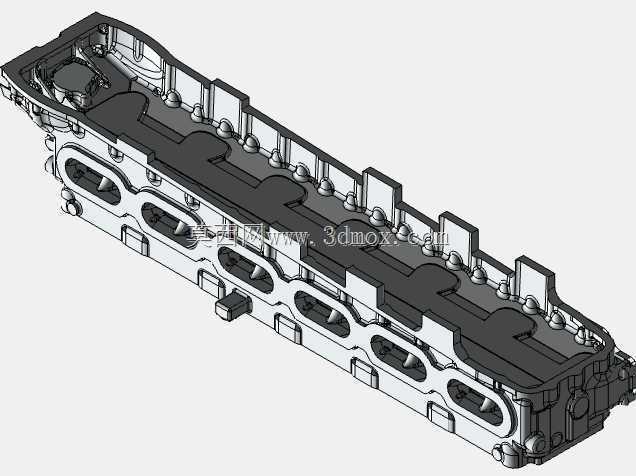

　　建模时没有把缸盖处理成简单的罩壳，而是把铸件本身的结构层次拆开表达：下部是与缸体对接的长条形基体，沿长度方向依次布置七个气缸对应的气道开口，侧面可以看到成排的圆形气道接口，分别对应进气侧和排气侧的流道入口；上部保留了摇臂、气门弹簧等配气机构所需的安装腔，腔内的凸台、加强肋、支承座和局部壁厚变化都按照铸件成型逻辑做出区分。由于缸盖在工作中要同时承受燃气高温、螺栓预紧力和气道压差，外形上并不是等壁厚壳体，而是在燃烧室周围、气门座圈区域、螺栓孔柱附近逐步加厚，并通过交错肋板把载荷传递到周边侧壁，避免局部热应力集中。

　　从设计思路上看，该结构重点服务于气流组织和装配边界。进排气道在铸件内部以平滑弯曲的路径贯通，端口位置、法兰面宽度和相邻气道间距都要与外部进排气歧管匹配；顶部腔室则为气门杆、摇臂轴和润滑空间留出位置，侧壁上的凸耳、缺口和加工预留面用于安装附件、管路或盖板。铸件状态保留了较多毛坯特征，包括拔模斜度、圆角过渡、铸造加强块和非加工面的连续曲面；进入机加工阶段后，缸体结合面、气道端口、气门座圈孔、火花塞孔和螺栓连接孔等位置还需要进一步精加工，因此模型在这些区域保留了明确的加工基准和余量层次。

　　安装边界方面，缸盖沿发动机列向呈狭长布置，长度方向需要覆盖七个气缸的中心距，宽度方向受V型夹角和发动机整体外径限制，高度则要容纳气门机构与上部罩壳空间。下端结合面的孔位布局决定了缸盖与缸体的锁紧方式，周向接口决定了歧管、管路和附件的拆装顺序。建模时需要特别关注左右列缸盖的镜像关系：虽然外形近似对称，但气道方向、接口位置和局部结构并不完全相同，不能简单依靠镜像复制替代结构校核。

　　在工程应用中，这类模型可用于铸件工艺分析、气道空间检查、机加工工艺规划、装配干涉确认以及教学展示。通过三维结构可以直观看到毛坯铸件与最终加工件之间的差异，也能理解航空发动机缸盖如何在紧凑外形下集成气道、冷却、润滑和配气安装功能，为同类动力机械的缸盖结构设计和逆向建模提供参考。
