渐缩渐扩CD式流体喷射喷嘴结构

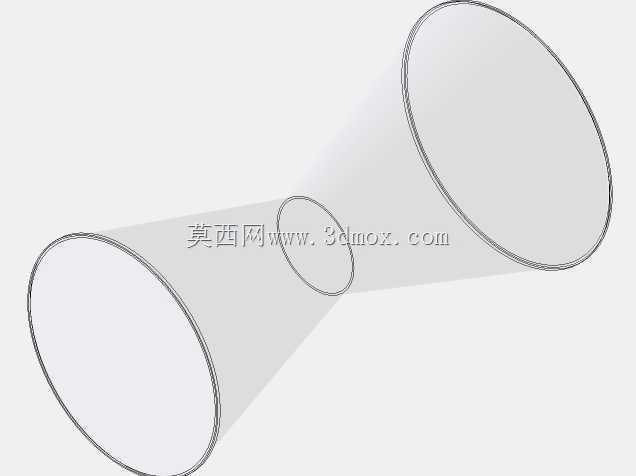

　　该结构围绕CD喷嘴的典型流道形态展开，主体由入口收敛段、喉部短圆柱过渡区和出口扩张段三部分连续构成，整体呈两端大、中间收窄的轴对称回转外形。入口端采用较大直径的圆形接口，便于与上游供液或供气管道对接；流道向中部逐渐收缩，使来流在接近喉部时获得较高流速；喉部位置为整个通道截面最小处，也是压力能向动能转换最集中的区域；越过喉部后，内壁按固定锥角向外扩展，射流在扩张段内逐步组织，能够降低出口截面的速度不均，并抑制流体脱离壁面。

　　从工程使用场景看，这类喷嘴常见于清洗、喷淋、冷却、雾化、混合引射以及实验台流体控制环节。设备运行时，上游介质经管道进入入口收敛段，流道面积持续减小，流速沿轴向升高；到达喉部后，介质以较高速度通过最小截面，再进入扩张段进行整流和扩压。与单纯直孔喷射相比，渐缩渐扩结构能够在相同入口条件下获得更稳定的射流形态，出口边缘的流线更顺，局部涡流区域更少，对喷射距离、覆盖角度和冲击分布都有直接影响。

　　建模时需要重点控制三段曲面的相切关系。入口收敛壁面、喉部环面和出口扩张壁面不应出现折线式硬转折，否则在三维剖切或数控加工时会形成局部应力集中，也会干扰流体沿壁面的连续运动。回转母线应先在草图中确定入口半径、喉部半径、出口半径、收敛段长度、喉部轴向宽度和扩张段长度，再通过旋转特征生成主体。若用于焊接或铸造件，可在壁厚方向增加统一偏置；若用于机加工件，则应在内外壁之间保留可加工壁厚，并在接口端补充倒角、密封面或法兰连接面。

　　外形尺寸的确定应服从安装边界而非单纯追求外观比例。入口端通常靠近管路或阀体，需要预留螺纹连接、卡箍压紧或法兰螺栓的操作空间；出口端面向被喷射对象，周围应避免与护罩、支架、工件输送线发生干涉。喷嘴轴向长度决定了收敛和扩张的缓急程度：锥度过小会使结构过长，占用设备内部空间；锥度过大则可能造成扩张段内流体贴壁不良，尤其在高速气体或含颗粒液体工况下，壁面冲刷和噪声都会增加。喉部直径是性能校核的核心尺寸，建模时应将其作为独立参数保留，便于在后续方案中调整流量和喷射压力。

　　安装方式可根据整机布局选择端部外螺纹、法兰压紧、插入焊接或支架夹持。若喷嘴布置在多联喷淋管上，入口端轴线应与供液管出口保持同轴，密封面需有足够压紧宽度；若用于移动清洗设备，喷嘴外部应增加六角受力面或锁紧平面，避免装配时整个回转体无法传递扭矩。扩张段出口外缘不宜做成尖锐薄边，实际结构中通常保留小倒角或短直边，以提高搬运、拆装和反复清洗时的抗磕碰能力。

　　结构设计还应考虑介质特性。清水类低粘度介质对喉部光洁度较敏感，内壁过渡越连续，压损波动越小；含微小颗粒的液体则不宜采用过短过急的收缩角，以减少颗粒在喉部附近的磨损；气体引射场景中，扩张段角度和出口直径需要与下游混合室匹配，否则射流边界过早扩散会削弱引射效果。三维模型在表达时保留了清晰的轮廓线和中心流道关系，可用于截面检查、装配干涉确认、流道方案评审以及加工前的尺寸沟通。

　　在整机布置阶段，应将喷嘴作为具有明确入口、出口和安装轴线的功能件处理，而不是简单的锥形外观件。上游管路的内径不应与喷嘴入口形成突然台阶，下游则需要根据喷射锥角留出自由射流空间。多个喷嘴并列使用时，间距要结合出口扩张角和目标覆盖区域确定，过密会造成射流相互干扰，过疏则会在工件表面留下未覆盖区域。通过参数化方式建立收敛段、喉部和扩张段，可以在不同压力、流量和介质条件下快速形成派生方案，为后续流体校核、结构细化和样机试制提供稳定的三维基础。
