轴流风机内置导流扩散筒结构设计

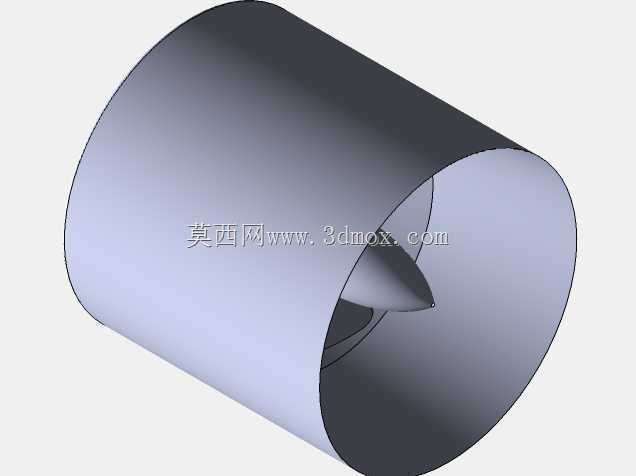

　　该结构为内置中心导流锥的圆筒形扩散装置，整体采用同轴回转布局，外部为等径直筒段，筒腔内部沿气流轴向布置流线型弹头状中心导流体，导流锥通过径向支撑肋与筒体内壁固定，所有配合面均为连续光滑曲面，无突兀直角转折。

　　从现场装配边界来看，外筒为标准薄壁圆筒形态，轴向长度与筒体内径比值约为1.4，筒体两端预留平齐对接端面，可直接同轴串接在轴流风机出口、风力涡轮机排气段或者通风管道的法兰接口之间，安装时仅需保证筒体内腔轴线与上游叶轮旋转轴线同轴度偏差控制在筒径的千分之五以内，无需额外改造原有管路的安装基面；中心导流锥的最大径向尺寸不超过筒体内径的三分之一，锥尖正对来流方向，锥尾平缓收束，不会在通流截面上造成过大的阻塞面积。

　　这套结构的核心设计思路，是利用流道截面的渐变扩压效应，把上游叶轮出口处高速运动的气流动压，逐步转化为可利用的静压，同时通过中心弹头状导流体填充筒腔中心的低速涡流区——轴流叶轮旋转做功后，气流在管道中心区域容易形成轴向回流、径向掺混的紊乱涡团，这部分涡团会持续耗散气流能量，也是风机出口段气动噪音的主要来源之一。中心导流锥的曲面型线按照等压力梯度扩压准则绘制，气流从锥尖位置开始沿锥面平缓向外围环隙流动，流道的通流面积沿轴向缓慢增大，避免了截面突然扩张带来的气流边界层分离问题；连接导流锥与筒壁的径向支撑肋采用薄型对称翼型截面，肋的走向顺着当地气流的出气角度布置，尽可能降低支撑件本身对气流的阻挡扰动，减少肋后尾涡的生成。

　　在实际工程应用场景中，这类扩散结构常配套在小型轴流冷却风机、户用风力涡轮排气段、工业通风机出口消音段前段使用：当风机叶轮输出的高速旋转气流进入扩散筒后，环隙流道的扩压作用会让气流流速沿程逐步降低，原本携带的大量动压被回收为静压，一方面可以显著提升风机整体的全压效率，降低相同风量下的叶轮功耗；另一方面，气流在筒内完成整流后，出口处的流速分布均匀度大幅提升，不会出现局部高速射流冲刷下游管道、或者中心区域回流倒灌的问题，出口气流的气动噪音也会因为涡团破碎耗散被抑制而明显降低。针对风力涡轮机的应用场景，该扩散段还可以在涡轮叶轮下游形成稳定的低压区，拉动叶轮出口处的气流顺畅排出，减少叶轮尾缘的气流堵塞，提升涡轮的能量捕获效率。

　　建模过程中需要重点控制几处曲面连续性：外筒的内壁面要保持全程圆柱度，不能出现局部凹陷或者台阶，避免引发局部气流分离；中心导流锥的型线从锥尖到锥尾要保证曲率连续过渡，锥尖处做小圆弧钝化处理，避免来流正对尖点产生流动驻点畸变；支撑肋与筒壁、导流锥的交接位置要做圆角过渡，消除应力集中的同时，也避免交接位置出现尖角诱发的局部二次流。整套结构所有零部件均为同轴装配关系，拆分后可分别采用薄壁卷焊、注塑或者3D打印方式成型，不需要复杂的侧向抽芯结构，加工工艺性良好，适配不同尺寸规格的通风、流体机械配套改造需求。
