四旋翼折叠航拍无人机整机结构设计

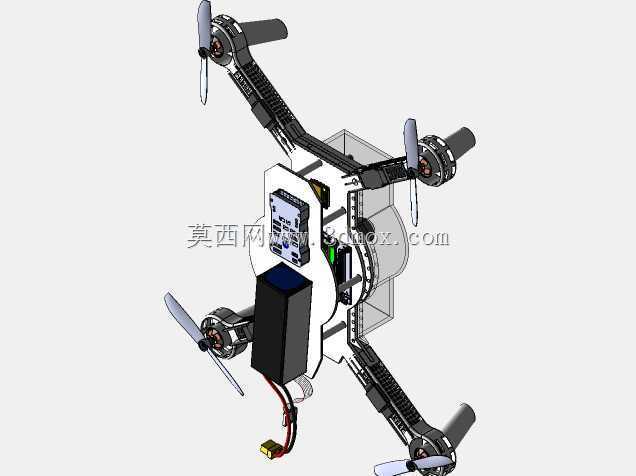

　　这套四旋翼飞行平台的结构方案围绕小型低空作业场景搭建，可适配园区巡检、农林样区航拍、教学实训、小型载荷挂载测试等使用需求，整机采用十字交叉型中心机架布局，四个机臂从中心舱体向外辐射伸展，末端各自布置一套无刷动力单元，旋翼旋转平面保持在同一水平高度，通过对角旋翼转向相反的布局抵消自旋扭矩，飞行姿态调控依靠四个电机的转速差完成俯仰、横滚与偏航动作。

　　从结构分层来看，中心舱体作为全机的承载核心，上层预留飞控板安装位，板卡通过减震柱与机架连接，隔离电机高频振动对陀螺仪、加速度计采样的干扰；中部空腔布置电调与走线通道，电源线与信号线分槽布设，避免动力线大电流脉冲对飞控信号产生电磁干扰；下层设置电池挂载位，动力电池通过绑带与卡扣固定在机架重心正下方，既可以降低整机重心提升悬停稳定性，也方便作业后快速更换电池，减少地面等待时间。机臂与中心舱的连接位置设置折叠锁紧结构，收纳时机臂可向机身侧方转动收拢，展开后锁止机构承担机臂的弯矩与扭矩，避免飞行过程中机臂出现颤振或位移，折叠状态下整机外轮廓尺寸大幅缩小，能够直接放入便携防护箱内转运，适配外场作业频繁转点的使用特点。

　　动力端的设计充分考虑了推力余量，电机安装座与机臂末端采用螺栓刚性连接，安装面预留定位止口，保证电机轴线与机臂平面垂直，降低旋翼转动时的不平衡力矩；螺旋桨采用快拆结构，桨叶根部与电机输出轴的卡座配合，外场更换受损桨叶时无需额外工具，桨叶的气动外形针对低速大拉力工况优化，在挂载小型可见光相机或采样模块时，仍能保留足够的推力冗余应对阵风扰动。起落支撑部分从机臂下方向外延伸，支脚末端设置缓冲垫，降落时可吸收接地冲击，避免硬着陆瞬间的冲击力直接传递到飞控与载荷舱，同时支脚的高度留出了桨叶离地间隙与下方载荷安装空间，防止起飞、降落阶段桨叶触地。

　　设计过程中首先对整机重量分布做了配平校核，将电池、飞控、载荷的重量集中在机身几何中心附近，四个机臂的重量尽可能对称，降低飞控的姿态补偿负荷；机臂截面采用异形镂空结构，在保证臂杆抗弯刚度的前提下去除非承载区域的材料，减少无效飞行重量，镂空位置同时作为电调的散热风道，飞行时迎面气流穿过臂杆带走电调工作产生的热量，避免长时间悬停时动力部件过热。整机的安装边界也做了明确约束：机臂展开后相邻旋翼之间保留足够安全间距，避免大姿态机动时桨叶发生干涉；中心舱侧壁预留设备拓展接口，可加装GPS模块、数传天线与小型吊舱，所有外接部件的安装位置都避开旋翼下洗气流的强干扰区域，保证导航信号稳定与挂载设备工作安全。

　　针对外场使用的维护性，整机大部分连接位置采用标准紧固件，日常检查机臂锁止机构、电机固定螺栓、桨叶卡座磨损情况时拆解步骤简单，走线全部沿臂杆内部卡槽布设，外场更换破损线材时无需大面积拆解机架，结构方案在轻量化、刚度、可维护性之间取得了平衡，能够为小型多旋翼飞行器的改装与实训设计提供完整的结构参考。
