QAV250穿越机碳纤维机臂结构件

　　这块长条形薄板件是QAV250四轴穿越机机架上的单根机臂，属于整机动力布局里直接承担电机安装与桨叶载荷传递的核心承力构件。从外场使用场景来看，250级穿越机主要用于室内外竞速飞行、花飞特技以及小型航拍作业，飞行过程中机臂要持续承受无刷电机高速旋转带来的振动、急加速急刹车时的惯性弯矩，还有炸机触地、撞墙时的瞬时冲击，因此这一部件的结构合理性直接决定整机架的耐炸程度与飞行手感。

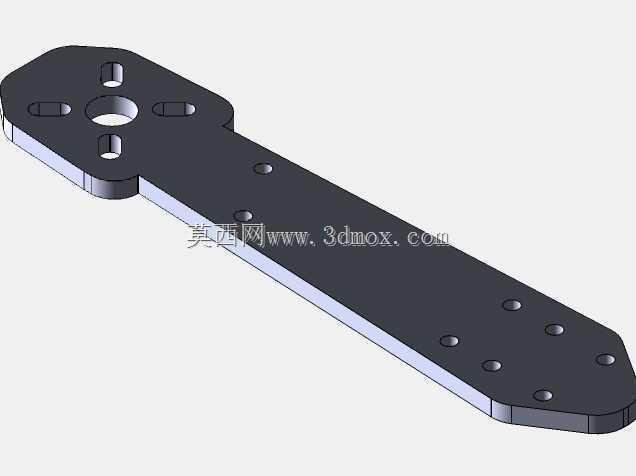

　　从几何形态上看，整件采用等厚薄板铣削成型，厚度方向尺寸统一，适合用碳纤维层合板或3K碳板经CNC雕刻加工，这也是小型多旋翼机架最主流的工艺路线。零件一端为较宽的电机安装座，呈带圆角的多边形轮廓，另一端逐渐收窄延伸为长条臂身，末端做圆弧过渡，整体轮廓没有尖锐死角，既减少应力集中，也避免装配时划手。宽端中心开设一个较大的同轴通孔，围绕中心孔均布四个小孔与四个腰形槽，这套孔系正是为适配主流2204、2206系列无刷电机的安装孔距而设计；中心大孔用于避让电机底部出线或减重，四个腰形槽提供一定的周向调节余量，方便调整电机相位与桨叶位置，装配公差容忍度比纯圆孔更高。

　　臂身上沿长度方向分布了多组小孔，靠近宽端的两个沉孔用于机臂与中心底板、顶板的叠层锁紧，通常配合M3尼龙螺柱或金属螺丝把机臂夹在上下两层板之间；靠近末端的一排孔位则对应飞控、电调分电板或者摄像头安装板的连接点位，孔口做了沉台处理，螺丝头埋入板面后不会凸出干涉上层设备。臂身两侧边缘在模型中呈现出浅色夹层，这是碳纤维板铺层后铣边露出的层纹，建模时保留了真实板厚与侧壁特征，工程出图时可以直接据此生成刀路。

　　设计思路上，这件机臂走的是宽端强约束、长身轻量化的路线。电机座区域轮廓加宽，目的是扩大电机螺丝的支撑跨距，把电机振动分散到更大面积的板面上，避免单点受力导致碳板开裂；臂身宽度收窄则是为了减轻悬伸端质量，降低整机转动惯量，让飞手打杆时 roll、pitch 轴响应更跟手。孔位排布遵循250轴距机架的标准对角线布局，单根机臂从中心板向外伸出后，电机轴心到机架中心的距离决定桨叶旋转半径，250级通常搭配5寸桨，机臂长度要保证相邻两桨之间留有足够安全间隙，防止高速旋转时桨叶打架。

　　安装边界方面，机臂上下表面均为平整贴合面，装配时与中心底板、顶板叠合，锁紧后靠板层之间的摩擦力与螺丝剪切力共同传力；电机安装面要求平面度较高，若板面翘曲会导致电机轴不垂直于桨平面，引起整机振动增大、飞控陀螺仪噪声升高。建模时需要重点控制各孔位的相对位置度，尤其是电机安装孔的对角线尺寸，一旦孔距偏差，电机将无法对位安装；腰形槽的宽度按M3螺丝间隙配合取3.2mm左右，既保证调节空间又不至于晃动。整件在满足电机安装与机架叠层锁紧的前提下，通过大面积挖空与轮廓收窄把质量压到最低，同时保留电机座周围的材料冗余，兼顾了竞速飞行对轻量化和耐冲击的双重需求，是小型多旋翼机架结构件中非常典型的碳板切削类零件。
