带防护圈四旋翼航拍飞行器结构设计

　　这套四旋翼飞行器的结构方案，最初是围绕室内近景巡检、教学实训演示以及狭小空间航测作业的实际需求展开的，和常见的户外大载重航拍机不同，它的核心约束首先来自作业边界：在厂房设备夹层、实验室货架通道、实训教室这类空间里，旋翼一旦碰到管线、墙面或者人员，不仅会打坏桨叶，还可能引发次生安全问题，所以在构型初期就把全周桨叶防护作为硬性要求，而不是后期额外加装的附属配件。

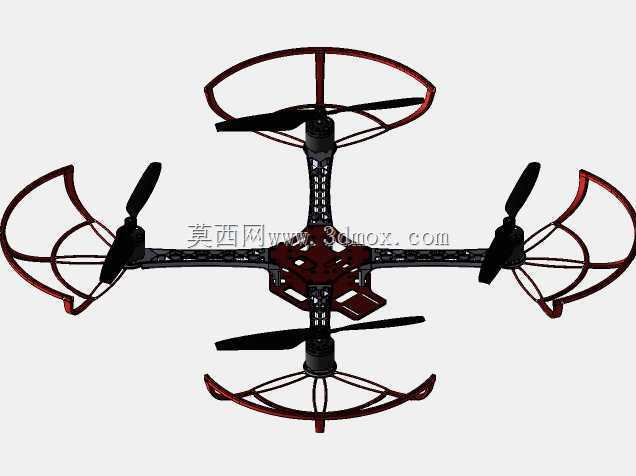

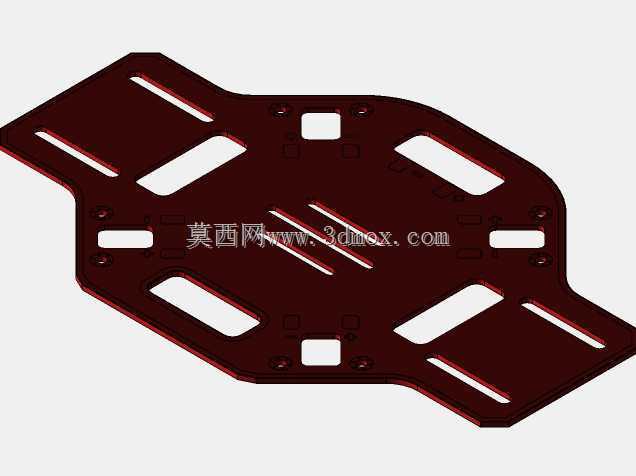

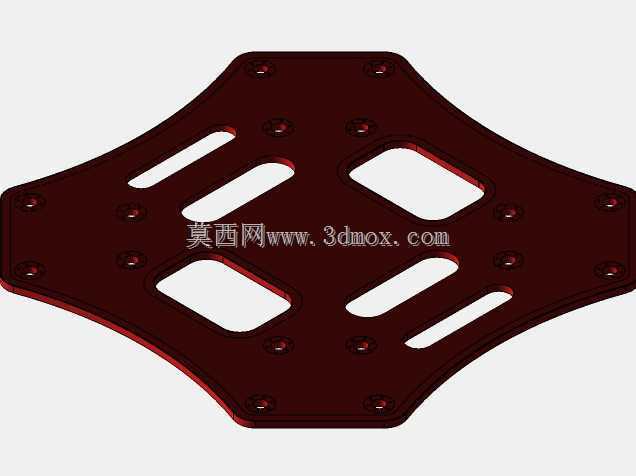

　　从整体布局来看，整机采用十字形对称机架，四个旋翼臂沿中心机身向四个方向等角度延伸，这种布局的好处是飞控调参逻辑成熟，四个电机的拉力分配均匀，俯仰、横滚、偏航三个方向的力矩解算非常直观，不需要对异形机架做复杂的动力补偿。中心机身区域做了分层镂空设计，上层预留飞控板、GPS模块的安装平面，中层留出电池仓的卡位，下层则可以挂载小型摄像头、温湿度采样模块或者轻量化检测传感器，所有安装孔位都按照常用微型航电配件的通用间距排布，不需要二次打孔就能完成大部分外设的固定。

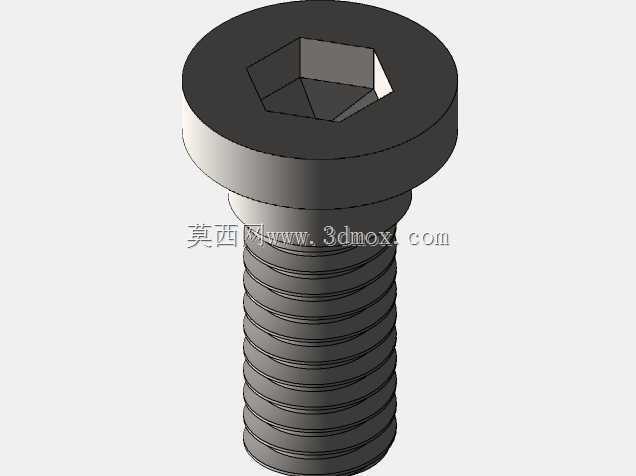

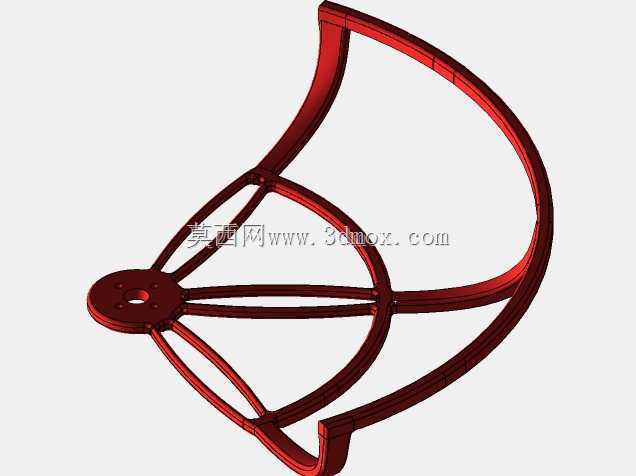

　　旋翼防护圈的设计是这套结构里最花心思的部分，没有采用整圈封闭的厚壁圆环，而是用多根径向辐条连接外圈护圈和电机座，既保证了碰撞时的径向抗冲击能力，又尽可能降低了防护结构的自重。护圈的轮廓略高于桨叶旋转平面，即使飞行器以小角度侧向撞到墙面，首先接触的也是护圈外缘，不会让桨叶直接剐蹭障碍物；护圈和旋翼臂之间采用卡扣加螺丝的双重固定方式，日常维护拆换桨叶时不需要把整个护圈完全拆下，松开单侧卡扣就能留出操作空间。

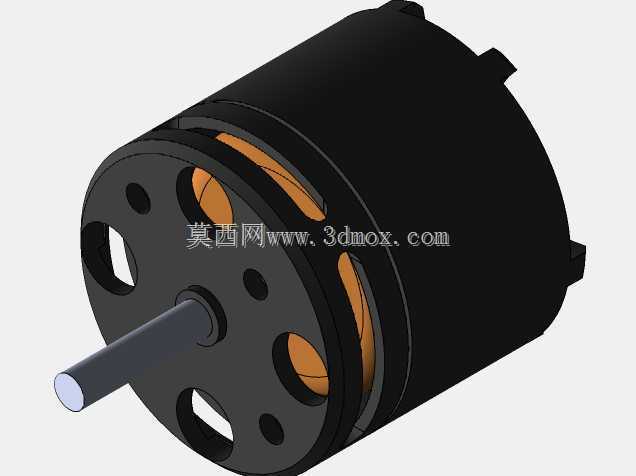

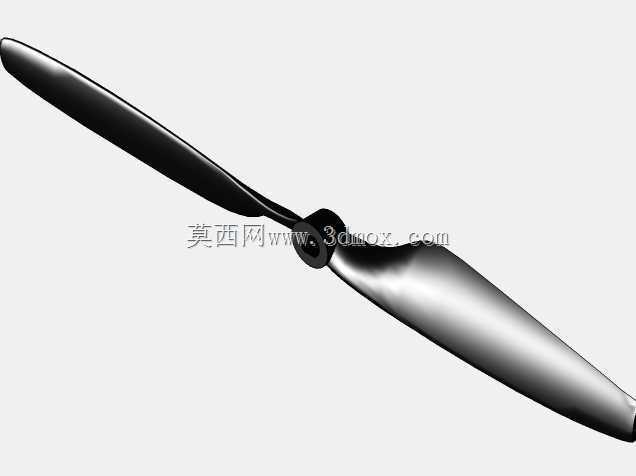

　　动力系统的安装边界也做了充分考量，每个旋翼臂末端的电机座预留了两种常用微型无刷电机的安装孔距，适配不同拉力等级的动力套装，电机轴线和机架平面保持严格垂直，在建模阶段就把同轴度公差控制在合理范围，避免装配后出现动力倾斜导致的飞行漂移。桨叶选择两叶高效螺旋桨，旋转范围完全落在防护圈的内轮廓之内，桨尖和护圈内壁留出足够安全间隙，既不会在飞行中产生擦碰，也能减少护圈对下洗气流的过度遮挡。

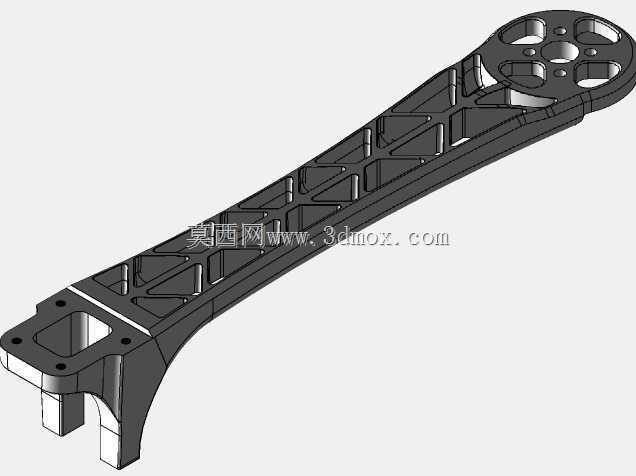

　　机架主体的杆件采用镂空轻量化构型，在保证臂长方向抗弯刚度的前提下，去掉了非受力区域的多余材料，既降低整机起飞重量，也能减少飞行时的惯性负载，让姿态调整更灵活。机架中心的载荷安装区做了局部加厚处理，用来承受电池和挂载设备的集中重量，避免长期起降振动导致机身板件出现疲劳变形。起落支撑部分没有采用额外的高脚架，而是利用下侧防护圈的延伸结构作为着陆支撑点，起降时四个护圈底部同时接触地面，支撑跨度大，即使在略有不平的桌面或者平台上也能稳定停放，不会轻易侧翻。

　　在实际作业场景里，这种带全防护的四旋翼可以贴近管道阀门、仪表表盘进行近距离拍摄，不需要担心旋翼碰坏贵重设备；在教学场景中，新手操作失误撞向障碍物时，护圈能同时保护桨叶和被撞物体，大幅降低实训损耗。结构建模时所有零件都做了装配干涉检查，旋翼转动全行程、护圈形变余量、电池拆装路径都没有出现空间冲突，外设安装的扩展位也预留了足够的布线空间，飞控线材、电源线可以顺着旋翼臂的内部走线槽布置，不会裸露在外被气流吹动或者勾挂障碍物。整机的外轮廓尺寸以中心机身为核心，四个护圈的最外点构成对称的方形边界，作业时只要判断这个边界和障碍物的距离，就能快速确认飞行通道是否足够通行，非常适合在受限空间内完成常态化的巡检与演示任务。
