兹林Z42M轻型螺旋桨教练机外观结构

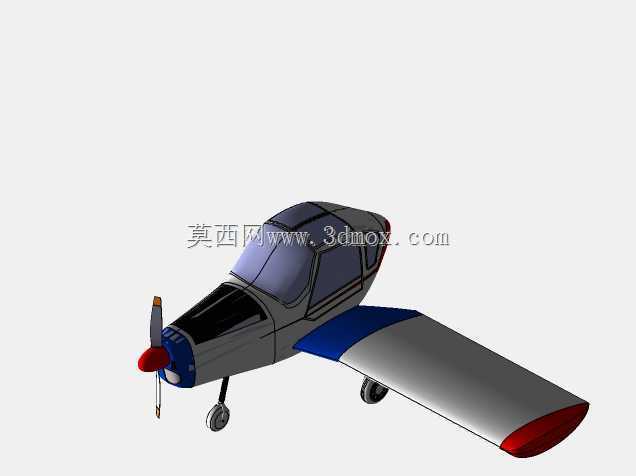

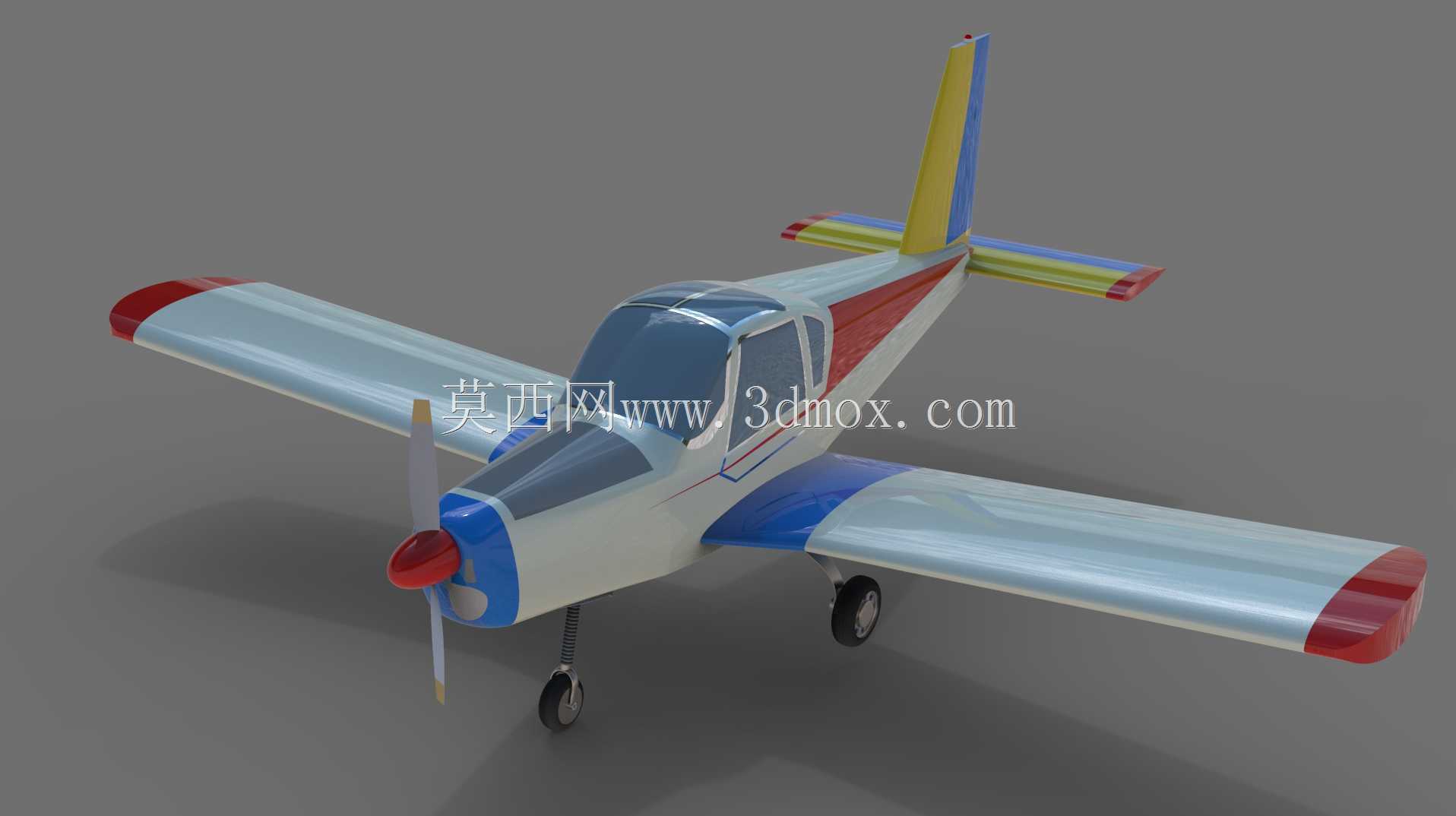

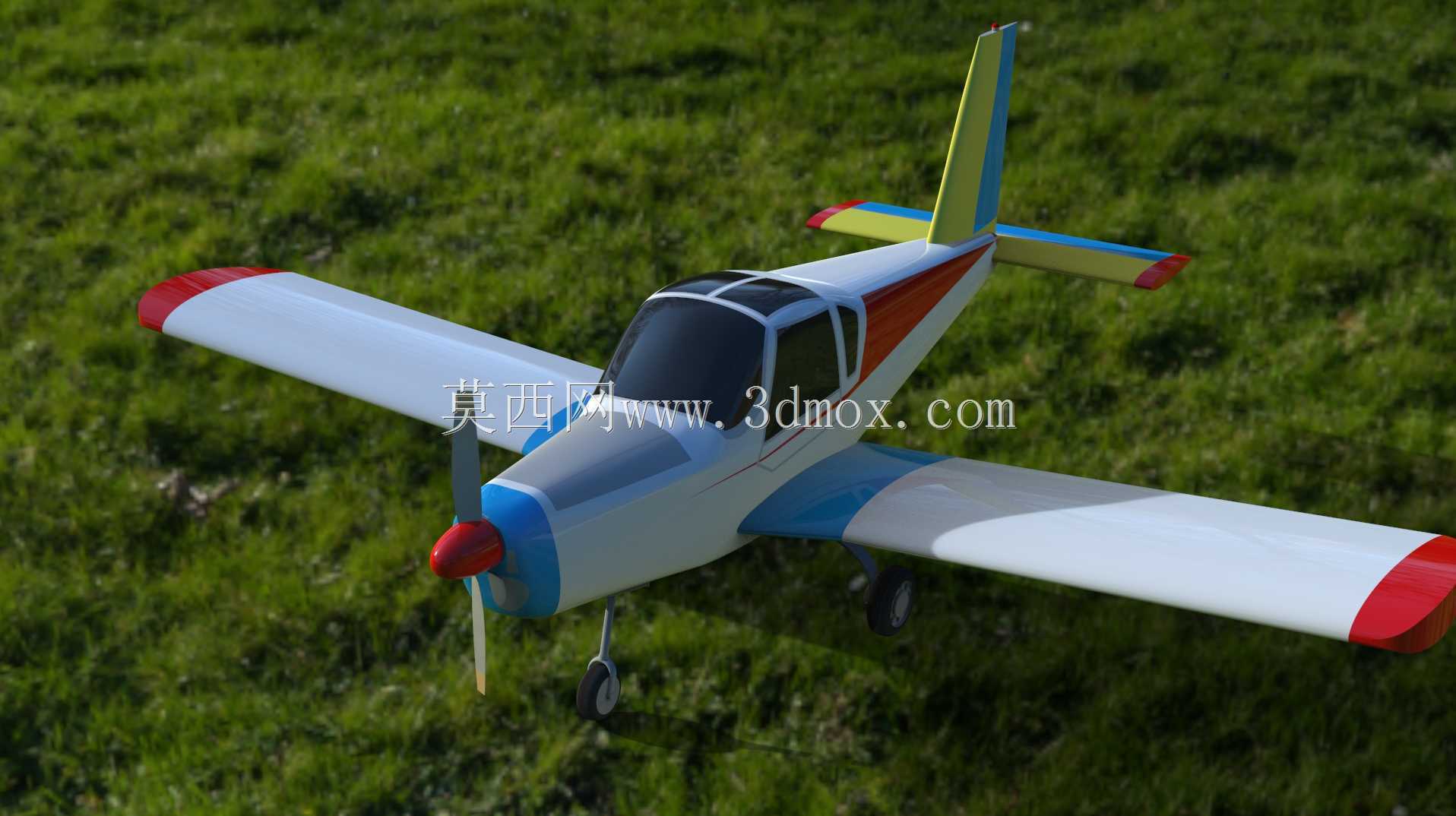

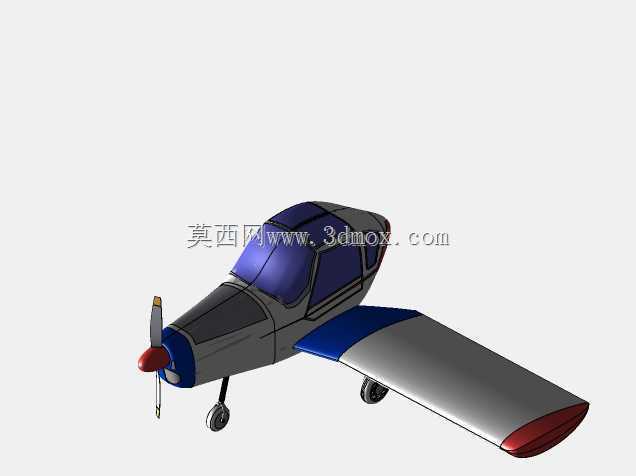

　　该作品呈现的是一架单发、低单翼、前三点起落架布局的轻型螺旋桨飞机，外观对应兹林Z42系列教练机的典型构型。建模重点集中在整机外形、座舱罩、机翼、尾翼、螺旋桨、起落架以及机身分色区域，适合用于航空装备展示、教学演示、飞行训练器材前期方案沟通和机械结构认知。

　　从实际使用场景看，这类飞机主要承担初级飞行训练、仪表熟悉、起落航线训练、特技基础动作练习以及轻型通用航空任务。整机采用低单翼布局，机翼位于机身下部，飞行员在地面滑行和起降阶段能够获得较直接的姿态反馈；前三点起落架使飞机在地面滑跑时保持较水平的姿态，对学员熟悉方向控制、刹车配合和跑道中心线保持较为友好。机头布置活塞动力装置，通过螺旋桨产生拉力，机身前部的发动机舱、桨毂整流罩和桨叶在模型中均有明确表达。

　　外形设计上，机身采用细长流线型轮廓，前部为发动机及整流区域，中部为串列或近串列双座座舱，后部逐渐收窄并连接常规尾翼。座舱罩采用多段透明曲面形式，能够体现前、后乘员视野区域以及框架分界。模型对风挡、侧窗和舱盖弧线进行了连续曲面处理，使机身与透明件之间的过渡更接近真实飞机的装配关系。机身侧面的色块、翼尖红色标识、垂尾彩色区域以及蓝白红相间的涂装，不仅用于视觉识别，也可在展示模型中辅助判断机身纵向、展向和垂尾方向。

　　机翼部分为固定式低单翼，左右机翼从机身下方向外伸展，翼型厚度由根部向翼尖逐渐减小。机翼前缘圆润、后缘相对平直，翼尖设置醒目的红色端部。设计时需要重点控制机翼根段与机身腹部的接合面，保证翼面曲面在根部平滑过渡，避免出现折面或穿模。机翼下方靠近机身的位置与主起落架相连，起落架支柱、轮轴和轮胎形成独立的受力传力路径。对于教学或展示模型而言，机翼与机身的相对位置、上反角、前缘后掠关系以及翼尖轮廓都是判断整机比例是否协调的关键。

　　尾翼采用垂直尾翼与水平尾翼组合形式。垂尾位于机身后段上方，前缘带有后掠，顶端轮廓清晰；水平尾翼布置在垂尾根部附近，左右对称延伸，用于保持纵向安定性。模型中尾翼的彩色涂装有助于区分安定面、操纵面和翼尖区域。实际建模时，尾翼与后机身的交接需要保持曲面连续，水平尾翼的安装角、垂尾后缘方向以及尾部整流锥都应与整机中心线对齐。

　　起落架是轻型教练机外观和结构表达的重要部分。前起落架位于机头下方，主起落架位于机翼下方靠前位置，形成稳定的三点支撑。轮胎、轮毂、支柱和连接接头在模型中均有体现。前起落架承担地面转向和支撑机头的作用，主起落架则承受着陆冲击和滑跑载荷。就安装边界而言，起落架支柱不能与螺旋桨旋转范围发生干涉，主轮位置需位于飞机重心之后并满足地面防倒立角度要求；机翼下方主起落架接头也应避开翼面内部主要承力区域的不合理交叉。

　　螺旋桨位于机头最前端，由桨叶、桨毂和红色整流罩组成。桨叶旋转平面与机身轴线垂直，桨毂罩与发动机前整流段衔接。布置螺旋桨时需要保证桨叶与地面之间留有足够间隙，同时在飞机俯仰、起落架压缩和地面转弯状态下不触及机身或地面。机头下方的小型桨状构件可用于表现尾轮或附属细节时，应结合整机前三点布局进行比例核对，避免与真实起落架形式冲突。

　　从建模思路上，整机可按机身、机翼、尾翼、座舱、动力段、起落架六个模块拆分。机身适合通过放样曲面建立，先确定机头、座舱、机身后段和尾部的截面控制线，再统一曲面连续性；机翼可由翼型剖面沿展向放样，并在翼尖处做封边和倒角；尾翼采用类似翼面建模方式，但厚度和尺寸明显小于主机翼；起落架则以支柱、轮轴、轮胎和轮毂分别装配，便于后续调整轮距、高度和姿态。

　　在尺寸边界方面，轻型双座教练机的机身长度、翼展和尾翼高度需要保持固定比例。机翼展长通常远大于机身长度，机身高度主要由垂尾和起落架决定；座舱罩最高点位于机身中部，螺旋桨直径控制在机头前方有限范围内，主轮外缘不应超过机翼投影边界过多。装配时还要关注座舱罩与机身蒙皮的分缝、机翼根部整流、尾翼交点以及起落架接头位置，这些区域直接影响模型的真实感。

　　该模型不强调内部发动机管路和航电细节，而侧重外部气动外形与训练飞机的结构识别。对于三维设计人员，可在此基础上继续补充襟副翼分割线、舵面铰链、检查口盖、天线、着陆灯和仪表板等细节；对于教学场景，它能够直观说明低单翼飞机的组成、螺旋桨动力位置、前三点起落架支撑关系以及尾翼安定面布局，为后续航空机械结构讲解和外观方案评审提供清晰的数字样机基础。
