航空喷气式动力螺旋桨传动轴结构

　　该螺旋桨传动轴结构主要面向小型喷气式航空动力装置、航空教学试验台以及涡轮动力演示设备的轴系设计场景。零件在整机中承担动力传递与桨叶安装定位两项核心任务：一端通过锥面与轴肩配合承接动力端输出扭矩，另一端布置桨叶安装盘，将旋转力矩均匀分配至周向桨叶，使气流在桨叶旋转作用下形成定向推力。

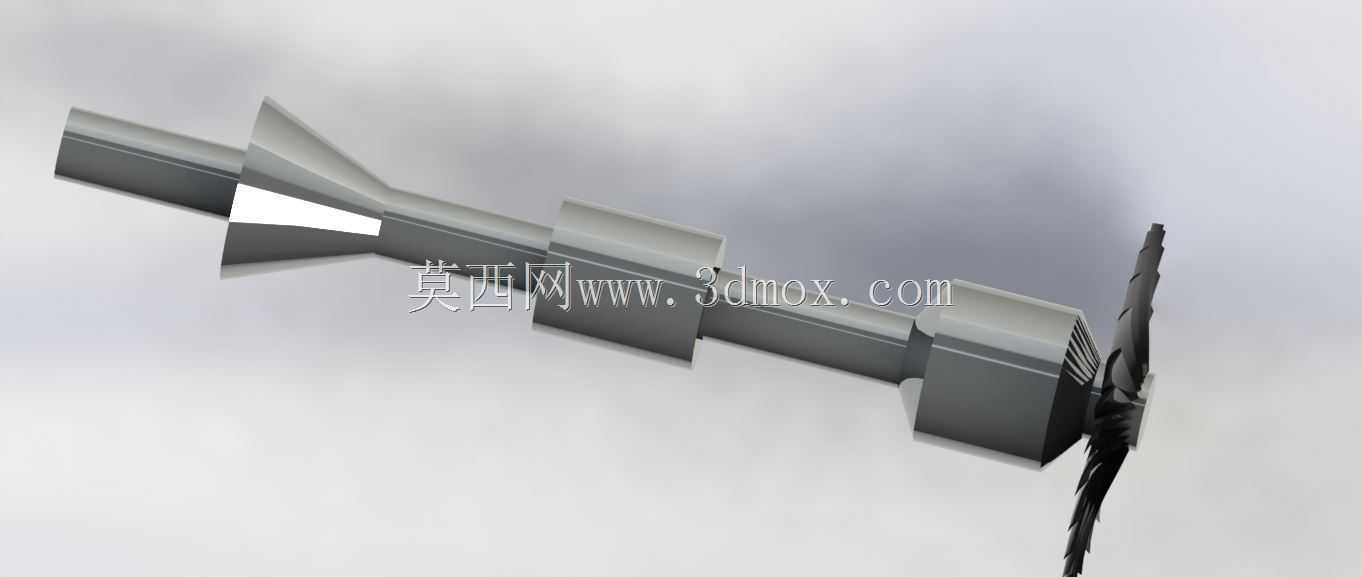

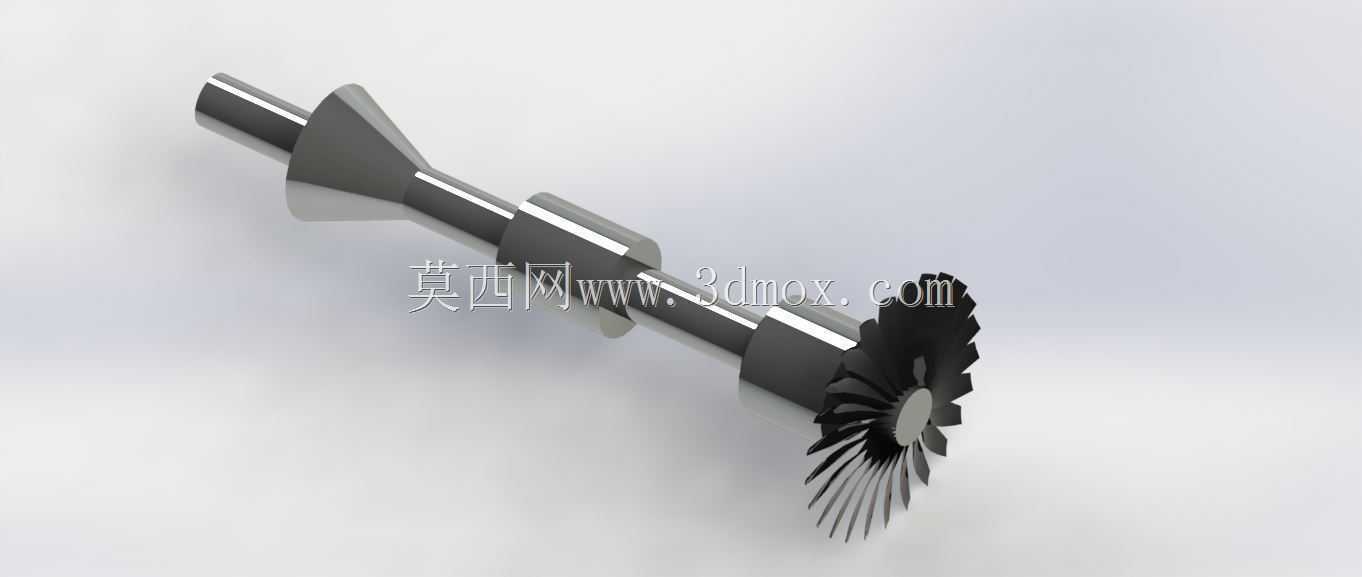

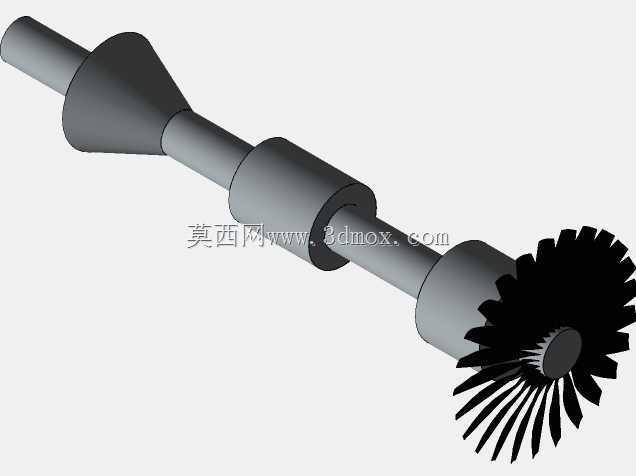

　　从实际装配关系看，轴体沿轴向依次设置光轴支承段、锥形定位段、多组矩形轴肩与末端桨盘。光轴支承段用于穿入轴承内圈，工作时由轴承约束径向跳动，保证高转速下回转中心稳定；锥形定位段并非单纯过渡外形，其锥面可在装配时自动对中，消除轴与相邻联接件之间的同轴度误差，同时借助锥面接触面积较大的特点分散压紧应力，避免平键联接在频繁启停时出现的挤压松动。轴肩按不同直径分段布置，既为轴承、隔套、锁紧件提供轴向定位面，也在建模时通过台阶面明确各零件的安装边界，防止装配过程中出现轴向窜动。

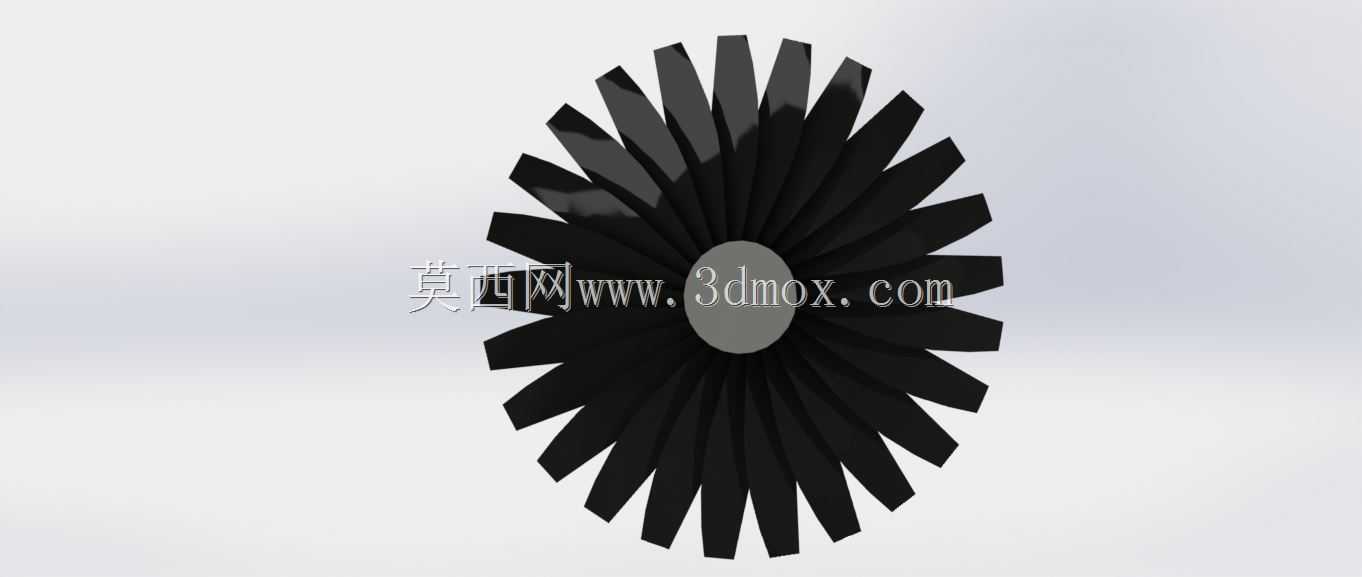

　　末端桨盘采用周向均匀分布的齿状夹持结构，桨叶根部嵌入桨盘槽位后，可由压盖或紧固件沿轴向锁紧。这种结构相比整体铣削桨叶，便于单独更换受损桨叶，也利于在试验阶段调整桨叶数量与安装角度。桨盘端面与轴中心线保持垂直，槽位沿圆周等分布置，设计时需要重点控制单个槽位的角度累积误差；若周向分度不均，旋转时各桨叶气动力不能相互抵消，会在轴系上引入周期性交变载荷，严重时引发支承段振动放大。

　　建模过程中，轴类主体优先采用旋转特征生成基础轮廓，再对轴肩、退刀槽和锥面过渡位置进行细化。锥形段与圆柱段交接处保留小圆角，能够降低热处理和高速旋转时的应力集中；桨盘部分则在完成单片齿形拉伸后，通过圆周阵列得到均布结构，阵列数量与桨叶布置数量一致。外形尺寸方面，轴的总长需要覆盖轴承支承宽度、动力端联接长度、隔套厚度以及桨盘锁紧空间，直径方向则以轴承内径和桨盘外径作为主要边界：支承段直径配合轴承标准内孔，桨盘外径需满足桨叶根部夹持面积，同时不能超过桨叶旋转时的涵道或护罩安全间隙。

　　安装时，轴系通常先压入前后轴承，再沿轴向装入隔套和锥面联接件，最后固定桨盘并校核轴向间隙。高速运转条件下，轴的挠曲量与两支承跨距密切相关，跨距过大容易在桨盘端形成悬臂振动，跨距过小则会增加轴承布置难度。因此在结构布局中，桨盘重心应尽量靠近后支承位置，锥形联接段承担对中与卸荷作用，中间轴肩则用于分隔不同功能组件。

　　该类零件虽属于航空动力演示与小型喷气装置中的轴系部件，但其设计逻辑覆盖了传动轴设计中的同轴度、轴向定位、扭矩传递、回转平衡和装配维修等关键问题，对理解航空发动机前端动力输出、螺旋桨安装以及高速轴系结构布置具有较强参考价值。
