狭长双尖刃式电力变压器绝缘隔片

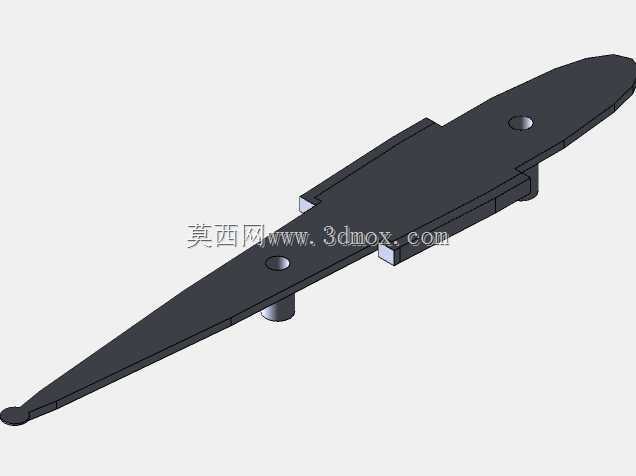

　　这套狭长对称双尖刃结构件，最初是在户外柱上电力变压器的层间绝缘改造项目里完成建模的，现场运维人员反馈原有绝缘隔条在长期热胀冷缩后容易出现移位、边角翘起的问题，叠片组端部的绝缘裕度被压缩，极端工况下存在沿面放电的隐患，因此重新设计了这款带定位柱的一体式绝缘隔件。整个零件采用完全中心对称的梭形轮廓，两端收窄为圆弧尖点，中段平直区域用来贴合变压器铁芯叠片与绕组端部的绝缘间隙，轮廓边缘做了小半径圆角过渡，避免尖锐边角在装配时刮伤绝缘纸层。零件本体为等厚薄板结构，板面上分布两处沉孔定位位，底部伸出两个同轴圆柱定位销，销柱高度刚好卡入铁芯夹件的预留安装孔内，装配时不需要额外打胶或者加装紧固件，靠定位销的过盈配合就能完成固定，

　　大幅缩短了现场检修更换的工时。从安装边界来看，零件总长度适配常规800kVA以下柱上变的绕组端部跨距，最大宽度控制在夹件内侧间隙以内，薄板厚度和层间绝缘预留缝隙完全匹配，两端尖刃部分延伸到绕组边角的电场集中区域，把原本不均匀的电场沿绝缘件表面平滑引导，降低局部场强峰值。设计阶段最先敲定的是两个定位销的中心距，这个尺寸直接和现有夹件的孔位对标，不需要对原有变压器的金属结构件做任何二次加工，保证旧设备改造时的互换性；之后才调整梭形轮廓的长宽比例，中段平直段的长度要完全覆盖绕组端部的裸露区域，两端收窄的斜率经过反复调整，既不能因为轮廓过宽和相邻的高低压引线发生干涉，也不能因为覆盖范围不足留下绝缘盲区。板面上的沉孔并非用于穿接螺栓，

　　而是作为绝缘件成型时的工艺定位基准，同时在长期运行过程中作为散热辅助通道，让绕组端部积聚的热量可以顺着孔位周边的空气缝隙流通，避免绝缘件局部长期过热出现老化脆化。零件底部的定位销和薄板本体为一体化结构，不存在拼接缝隙，杜绝了潮气在接缝位置积聚形成导电通道的问题。在实际应用场景里，这款隔件不仅可以用在油浸式配电变压器的层间绝缘分隔，也可以适配干式变压器的端部绝缘遮挡，梭形的尖端正对高低压绕组之间的空气间隙，拉长了沿面爬电的实际路径，相比传统平直矩形绝缘条，爬电距离提升了近三成，同时两端的圆弧尖点不会在高场强区域形成新的尖端放电点。建模过程中把所有装配干涉点都做了核查：定位销的导入端做了小角度倒角，

　　工人在夹件缝隙里盲装时可以自动导正入孔，薄板和夹件接触面的凸起台阶高度控制在1毫米以内，刚好压住绝缘纸的边缘，不会因为凸起过高顶弯绕组外层的绝缘包覆层。零件整体没有复杂的曲面特征，所有壁厚均匀一致，不管是采用环氧板机加工还是注塑成型都能快速量产，成型后不需要后续二次做表面处理，材料本身的绝缘耐温等级满足变压器长期运行的温升要求。针对不同容量的变压器，只需要等比例缩放整体长度、调整两个定位销的中心距就可以衍生出同系列规格，核心的对称梭形结构、销柱定位方式、沉孔布局都可以直接沿用，不需要重新做绝缘校核，给后续系列化设计省去了大量重复验证的工作量。
