电力变压器钣金折弯安装支架结构

项目分类:变压器 发布时间:2024-08-22 ID:765880
  • 电力变压器钣金折弯安装支架结构

  这类钣金折弯件常见于电力变压器及配套电控装置的内部承托场景,主要承担元器件定位、线束隔离、板件连接和外部防护边界维持的作用。实际装配时,它不是独立外露的装饰件,而是嵌装在变压器壳体、安装框架或检修仓内部,底部平面用于贴合安装基准面,侧立折弯边用于提高薄板的抗弯刚度,上方延伸折边则可与相邻护板、横梁或绝缘隔板形成搭接关系。

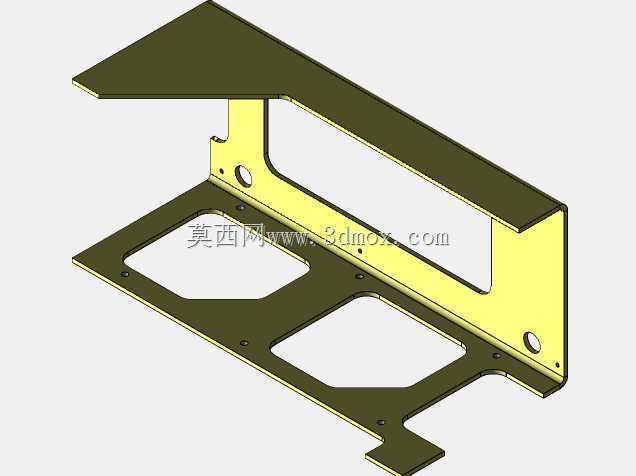

  从结构形态看,零件采用薄板经展开、切割、冲孔和折弯成型。底板上布置了多处安装孔与两个较大的镂空窗口,孔位用于穿装螺钉、定位销或接地连接件,窗口则兼顾减重、避让、散热和检修观察。若底板完全封闭,板材用量会增加,下方元器件的接线端子、紧固件和凸出结构也容易发生干涉;开设窗口后,装配人员可以从下方或侧向观察对位情况,线束穿过时也有更充裕的转弯空间。

  侧立面的折弯不是单纯为了造型,而是钣金设计中提高截面惯性矩的常用手段。平板薄板在承受悬臂载荷或长期振动时容易出现翘曲,沿边缘形成近似L形或U形的折弯后,零件的抗弯能力明显提升。立板上保留的圆孔可作为定位孔、过线孔或辅助固定孔,端部翻边与底板共同构成半开放容纳空间,适合放置小型电气模块、绝缘支撑件或变压器附属组件。

  建模时需要先把最终折弯状态还原为可加工的展开件,再依据折弯系数、折弯半径、板材厚度和中性层位置反推下料尺寸。折弯线附近不能随意布置距离过近的孔,否则冲压后孔形可能被拉偏,折弯边也会产生裂纹或起皱。图中孔位与折弯边保持了一定距离,这种处理符合常规钣金工艺要求。底板外缘的异形缺口主要用于避让相邻零件的凸台、螺柱或折弯边,避免装配时出现面与面顶死的问题。

  安装边界方面,该件的底面应作为主要基准面,与设备框架或安装板保持贴合;若底面平面度不足,螺钉锁紧后会把应力带入薄板,造成局部变形。多个小孔不宜全部按强约束理解,实际生产中通常选择其中一组作为主定位孔,其余孔保留适当间隙,以补偿焊接框架、型材孔系和钣金件本身的累积误差。侧立折弯边的高度决定了内部可用空间,设计时要给元器件引脚、接线端子和工具操作留出余量,不能只按静态三维干涉检查判断。

  在电力设备场景下,钣金件还要考虑维护可达性。变压器运行环境中可能存在振动、温升和粉尘,支架既需要稳定承托,也不能完全阻断空气流动。底板开窗与侧向开放结构能够形成自然通风通道,减少局部热量积聚;同时,折边对线缆有导向作用,可避免导线直接压在尖锐板边或螺钉头上。若后续进行批量生产,外形轮廓、孔位和缺口均可通过数控冲裁或激光切割完成,再由折弯机一次成型,模具投入较低,适合中小批量电气设备配套。

  结构校核时,重点不在复杂曲面,而在薄板厚度、折弯高度、固定点间距和载荷作用位置之间的匹配。若承托对象偏重,应优先增加折弯边高度、缩短固定点跨距,或在受力点附近增加翻边、压筋;若只是隔离和轻载定位,则可保持现有轻量化开孔形式。整体来看,该零件体现了典型钣金支架的设计思路:用最少的板材获得足够刚度,用孔位和缺口解决装配避让,用连续折弯形成稳定的安装空间。
