电力变压器配套涡流阻尼调控装置

　　该阻尼机构主要面向电力变压器运行配套场景，用于压缩空气通路的流量调节与振动抑制，在变压器冷却风路、柜体气动缓冲、运行振动衰减等工况中承担阻尼调控作用。实际工程应用里，变压器长期带载运行时，冷却气流的脉动、箱体构件的小幅振动会叠加传递，若风路通断无稳定阻尼约束，气流冲击易引发风筒壁、连接支架的共振，长期交变载荷会造成紧固件松动、密封面疲劳磨损；这套涡流阻尼机构通过环形主体配合周向布置的阻尼执行件，可在气流通过时形成可控的阻滞作用，把气流脉动的峰值削平，同时将构件传递的振动能量通过阻尼作用耗散，避免风路系统出现喘振、异响。

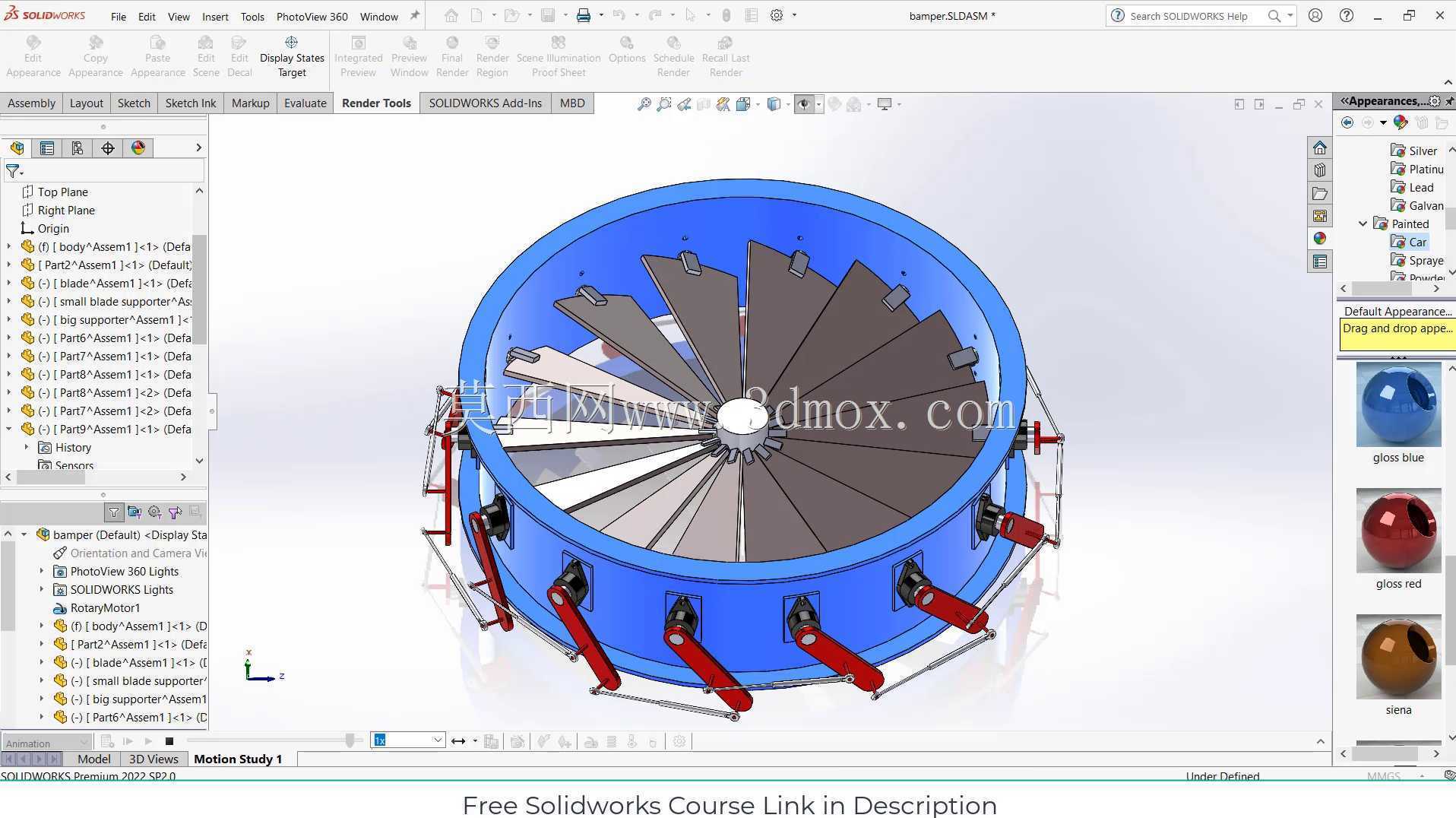

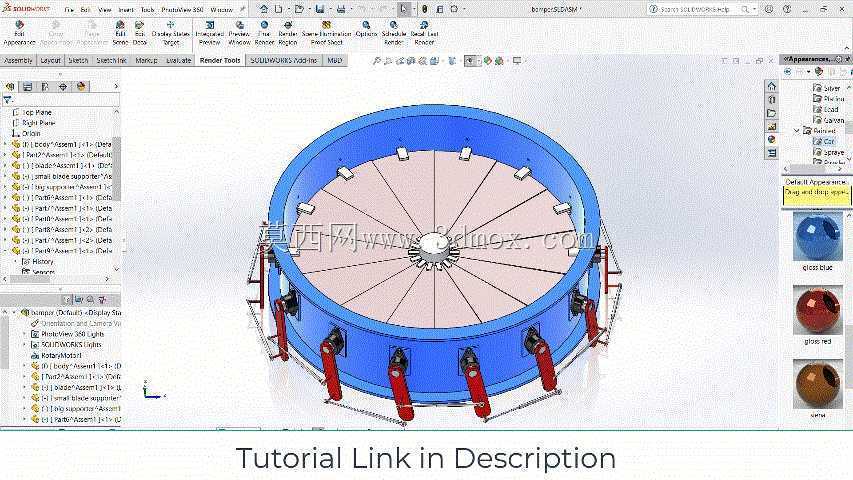

　　从结构设计思路来看，整体采用大直径环形筒体作为承载基体，筒体外侧周向均匀分布多组红色阻尼执行组件，组件沿环向等角度排布，保证周向受力完全对称，不会出现单侧偏载导致的卡滞。环形筒体内部设置辐条式支撑隔板，中心预留转轴安装孔位，辐条从中心轮毂径向延伸至筒体内壁，既把筒体内部空间分隔为多个过流区域，也为内部转动阻尼件提供支撑基准。筒体上下边缘设计外翻连接法兰，法兰面预留对应安装孔位，可直接与变压器冷却风道的两端风管对接，安装时无需额外改制风道接口。周向布置的阻尼执行件采用铰接式安装结构，每个执行件通过连接支座固定在筒体外壁，支座与筒体焊接为一体，执行件的伸缩端可随内部阻尼盘的转动角度同步动作，当内部叶片受气流推动产生转动趋势时，涡流阻尼效应会生成与转动方向相反的阻力矩，转动角度越大，阻尼力矩同步提升，从而自动限制风路的通流面积变化速率，避免气流突然全开或全关带来的冲击。

　　外形尺寸方面，环形筒体的轴向长度与外径比例约为1:2.2，属于薄型环装结构，安装时轴向占用空间小，可直接嵌入两段冷却风道之间，不需要额外预留过长的安装段；筒体外壁突出的阻尼执行件沿径向向外延伸，安装边界需在筒体外径基础上预留单侧不小于执行件伸出长度的操作空间，方便后期对阻尼组件进行检修调校。中心轮毂的安装孔与风道中心同轴，装配时需保证环形筒体的端面与风道轴线垂直度偏差控制在允许范围内，否则内部转动阻尼盘会出现偏磨，导致阻尼力矩输出不均匀。辐条式隔板的厚度经过受力校核，既能够承受两侧气流压差带来的弯曲载荷，也不会因为隔板过厚占用过多过流面积，保证冷却风的通流效率满足变压器散热需求。

　　在功能特性上，该机构不需要额外配置外部动力源，依靠气流自身驱动力配合涡流阻尼效应即可自动完成流量调控，属于被动式阻尼调节部件，故障率远低于主动控制的风阀，在户外变电站、厂区配电房这类运维频次较低的场景下适应性更强。周向多组执行件同步动作的设计，即使单组组件出现卡滞，其余组件仍可提供部分阻尼力矩，不会出现风路完全失控的情况。筒体与内部阻尼盘的配合间隙经过优化，间隙过小会导致热胀冷缩时出现转动卡滞，间隙过大则会降低阻尼调节的线性度，建模时各配合面的公差、铰接点的转动自由度都需要完整定义，装配完成后需验证阻尼盘全角度转动过程中无干涉，外部执行件的行程与内部阻尼盘转角完全匹配，实际投用后可有效稳定变压器冷却系统的气流状态，降低振动带来的结构损伤风险。
