带安装导轨的全尺寸直线运动滑块

　　这套三维结构呈现的是滚动直线导轨副中的滑块本体与配套导轨段，属于精密直线运动系统里承担载荷并沿固定轨迹往复移动的核心执行部件。滑块外形为长方体块状结构，主体承载段采用深色金属壳体，端部设置红色端盖与密封结构，侧面保留绿色保持架及循环回路区域，整体造型紧凑，能够直接嵌入各类设备的直线运动工位。

　　从实际设备布局来看，这类导轨滑块广泛出现在数控机床进给轴、自动化装配线移载平台、检测设备滑台、包装机械推料机构、激光切割与点胶设备的运动横梁以及半导体搬送机构中。它的作用不是单独传递旋转动力，而是把驱动元件输出的运动约束在一条直线方向上，同时承受工作台、夹具或工件带来的垂直载荷、水平侧向载荷以及一定的倾覆力矩。相比普通光轴加衬套的导向方式，滚动导轨副在刚性、定位重复性和摩擦特性上更适合频繁启停、高速往复和高精度定位场景。

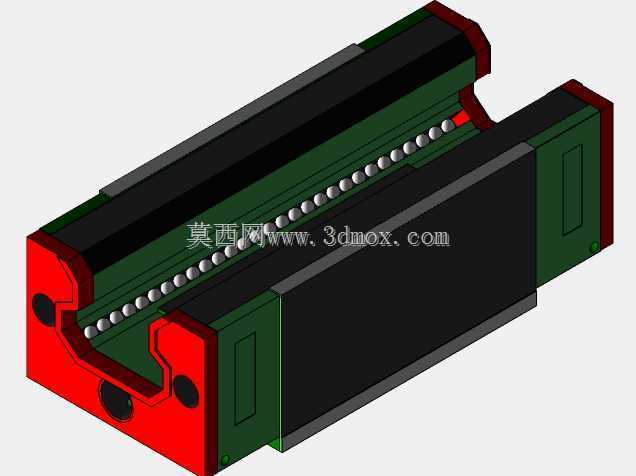

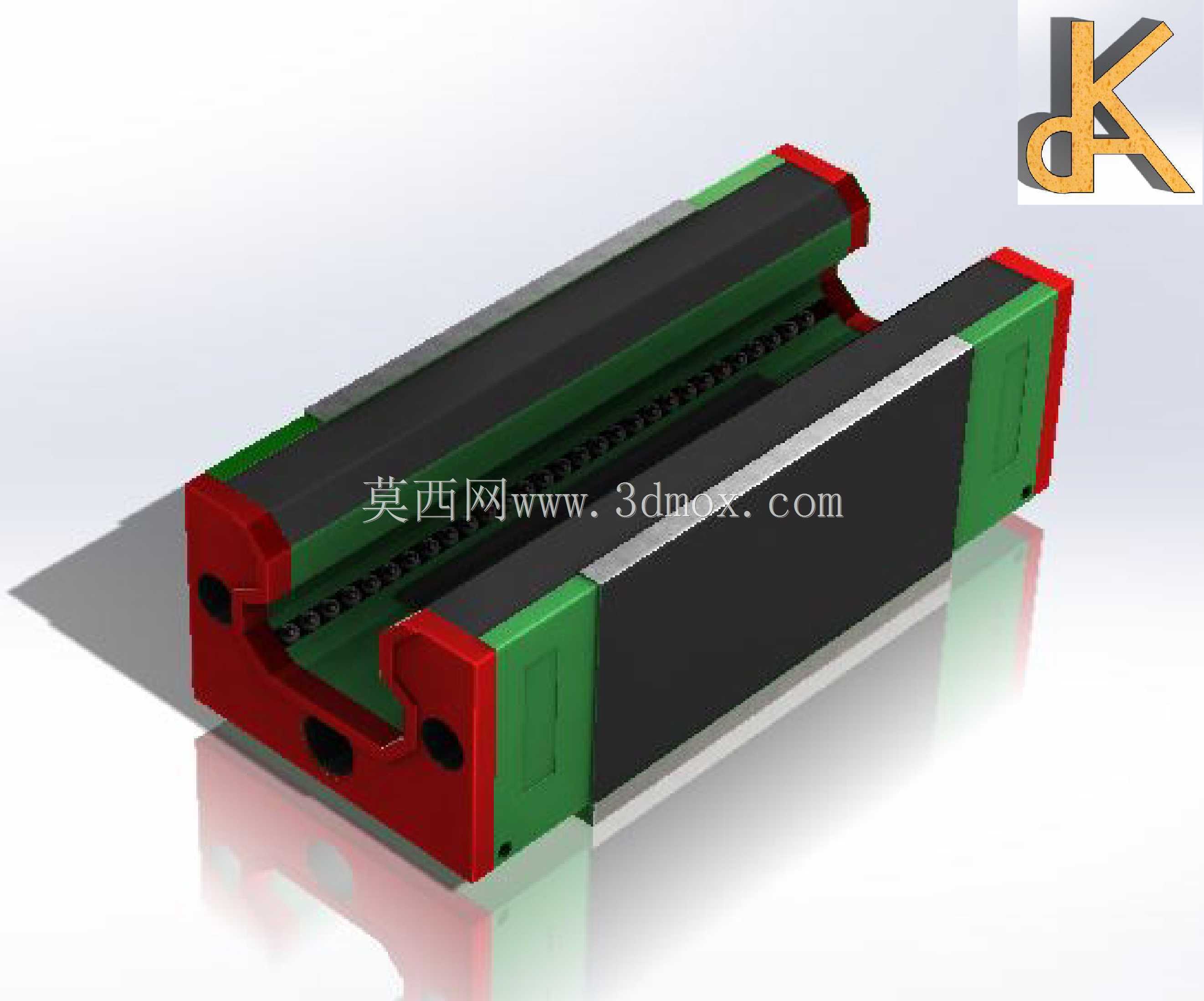

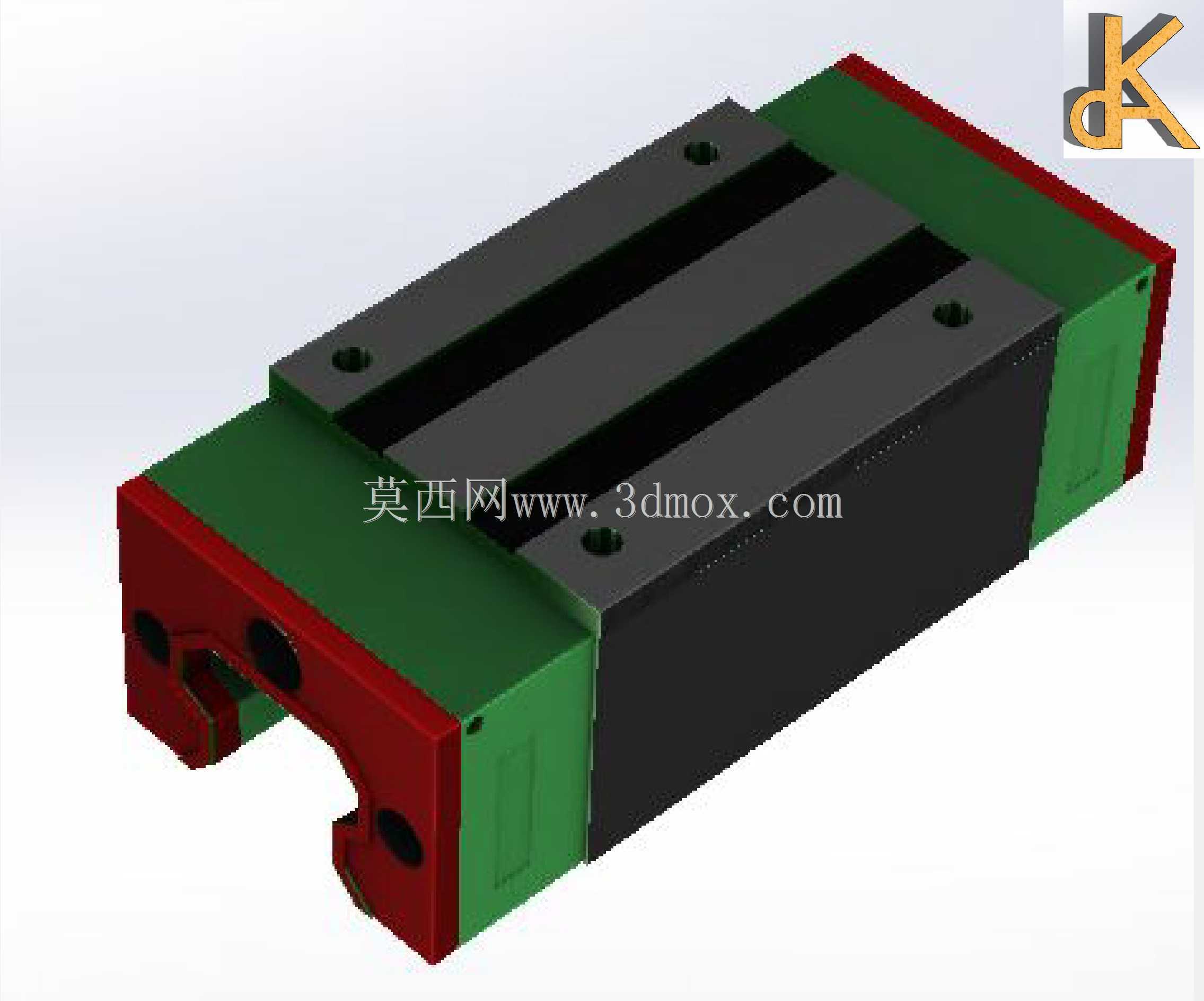

　　建模时需要重点表达滑块内部滚珠循环路径与外部安装边界的关系。滑块顶面布置有安装孔，用于与移动工作台或连接板固定；导轨通过底部安装面与设备基座连接，滑块跨装在导轨上方，滚动体在滑块与导轨滚道之间循环滚动。端部红色构件对应端盖和刮油密封结构，既用于引导滚珠回流，也承担阻挡切屑、粉尘和冷却液进入滚道的作用。侧面绿色区域体现了保持器与循环器的外形分区，使模型在装配评审时能够清楚区分承载壳体、密封端盖、导轨和运动副区域。

　　外形尺寸方面，滑块宽度、长度和高度决定了移动部件的最小包络空间，导轨长度则决定有效行程与两端极限位置。进行机构设计时，不能只关注滑块本体长度，还要预留端盖突出量、润滑接头空间、安装螺钉沉头深度以及工作台连接后的干涉区域。若多根滑块并联使用，还需考虑两导轨平行度、滑块间距对倾覆刚度的影响，以及驱动丝杠或同步带中心与导轨受力中心之间的偏置关系。

　　在功能特性上，该类部件通过滚动接触降低运动阻力，低速运行时不易出现明显爬行，能够提升伺服轴的响应一致性。预紧状态会直接影响系统刚性和拖动阻力：预紧过小，承载时容易产生间隙和振动；预紧过大，则会增加发热、磨损和驱动扭矩。模型虽然展示的是结构外观，但在工程选型阶段应结合额定动载荷、静载荷、允许力矩、滑块精度等级和润滑方式共同校核。

　　设计思路上，导轨截面采用成型滚道，与滑块内滚道共同约束滚珠位置，使载荷能够在多个方向上分散传递。滑块端部的回流通道需要平滑过渡，避免滚珠在循环换向时产生冲击；密封唇口则应贴近导轨表面，在不显著增加摩擦的前提下提高防护能力。对于加工设备、木工机械或粉尘较多的自动化工位，端部密封和内部润滑结构尤其关键，因为污染物进入滚道后会造成压痕、噪声增大和寿命下降。

　　安装边界处理时，导轨基准面与设备安装面之间需要保证直线度和贴合率，滑块安装面则应与工作台底面保持平整接触。螺钉锁紧顺序通常从一端向另一端交替进行，以减少装配应力导致的轨道扭曲。三维模型在布局阶段可用于检查滑块全行程位置、拖链弯曲半径、传感器挡片位置以及极限缓冲块之间的关系，避免设备装配后出现端部碰撞或维护空间不足。

　　从结构工程师视角看，该模型的价值在于把导轨副的外部装配关系、滑块端面密封、顶部连接孔和导轨配合状态完整表达出来，便于在整机设计中进行运动包络分析、支撑跨距评估和承载方案校核。它既可以作为精密移载平台的标准导向模块，也可以在非标自动化设备中作为直线轴设计的基础参考。
