焊接作业用多角度磁吸固定支架结构

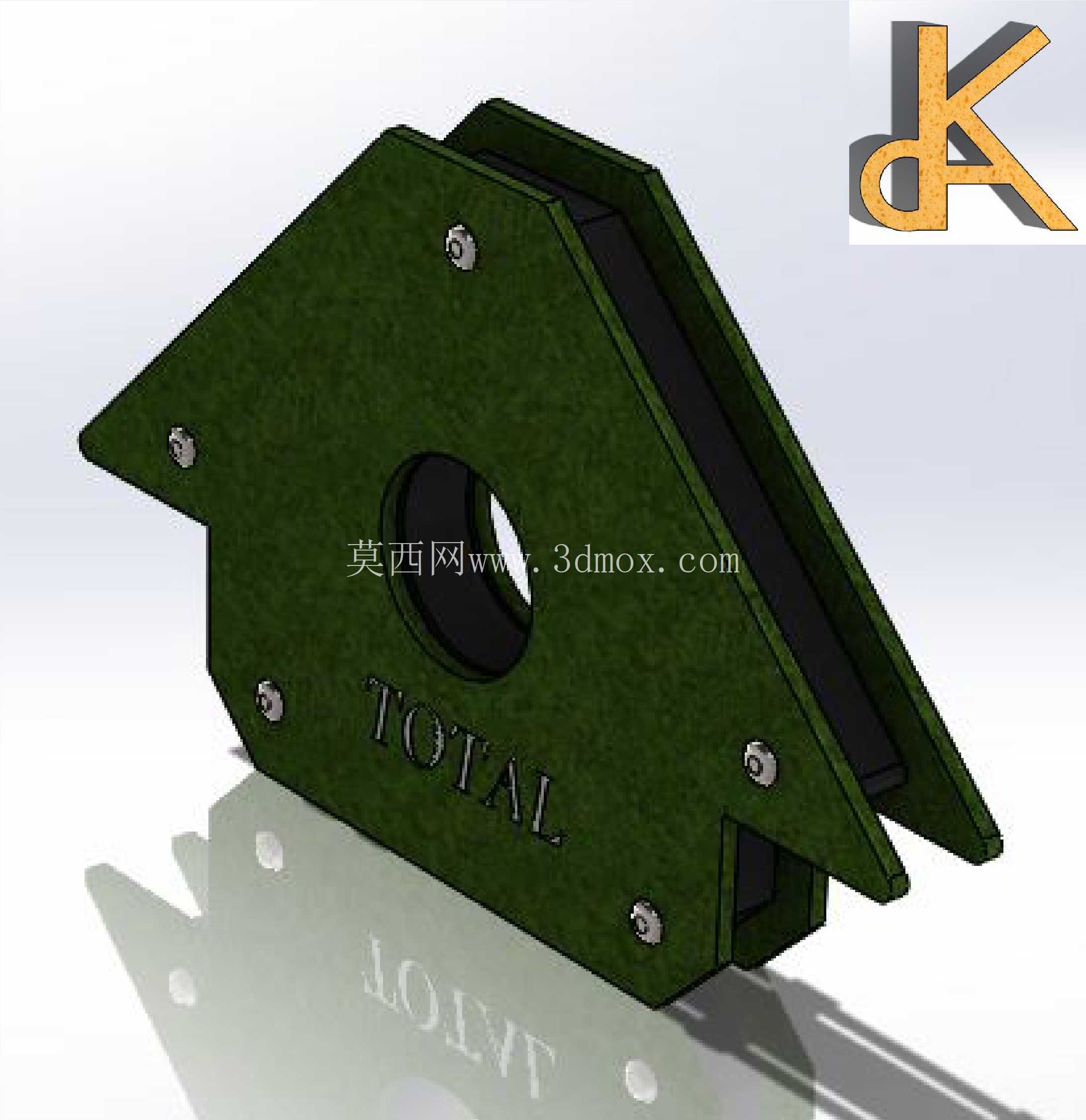

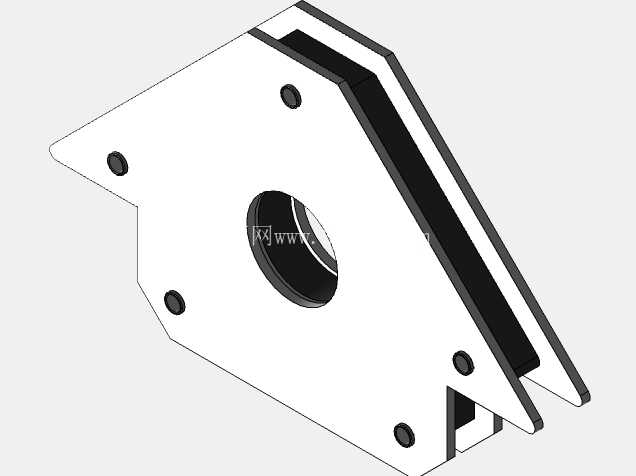

在金属焊接、钣金组对的现场作业场景里，这类带强磁吸附能力的角度固定支架，是替代人工扶持、简易夹具定位的核心辅助工装，尤其在小批量钣金件拼接、异形管材角度定位、钢结构小件预固定环节，能大幅降低组对时的对位偏差，减少焊工反复调整工件角度的辅助作业时间。从结构设计逻辑来看，这款支架采用对称式夹腔壳体结构，外壳采用弯折成型的钢板拼接而成，六颗沉头紧固件沿壳体轮廓均匀分布，既保证了内部磁体安装腔的结构强度，也避免紧固件突出壳体表面刮伤待加工工件表面。壳体中部预留的圆形通孔，一方面是为了适配内部磁体的旋转调节结构，实现磁力的快速通断切换——当磁体转到工作位时，壳体两个夹角工作面可产生稳定磁吸力，牢牢吸附在铁质工件表面，转到断开位时磁力快速消退，可轻松从工件上取下，不会在工件表面残留磁屑；另一方面这个通孔也可作为临时的穿绳悬挂位，方便高空作业时将支架挂在工具腰带上，避免坠落风险。支架的两个工作面呈固定锐角夹角，适配现场最常用的90度、45度等常见焊接组对角度，工作面做了平面度处理，保证和工件表面贴合时没有明显缝隙，避免因接触面间隙导致磁力衰减，影响固定稳定性。壳体表面做了磨砂喷塑处理，既可以抵御焊接飞溅的烫损，也能在车间潮湿环境下避免壳体锈蚀，延长工装的使用寿命。壳体侧面压印的标识区域，做了凹陷式处理，不会因为长期摩擦导致标识磨损，也不会突出工作面影响贴合度。从安装边界来看，这款支架的整体轮廓尺寸适配单人手持操作的重量区间，不会因为体积过大导致操作笨重，也不会因为尺寸过小导致吸附力不足，无法支撑常规厚度的钣金件组对需求。在汽车冲压模具的小件修配、模具零部件焊接修复场景中，这类磁吸支架可以快速固定待修配的镶件、压料板小件，不需要额外搭建台钳夹具，在模具机台旁就能完成临时焊接组对作业，避免工件来回转运到焊接工位的时间损耗。在日常的五金加工、护栏焊接、框架类钣金制作场景中，它可以同时吸附两个待拼接的工件，让两个工件保持预设的夹角，焊工不需要额外扶持就能完成点焊定位，定位后的角度偏差可控制在1度以内，完全满足常规焊接作业的精度要求。设计时特意将磁体完全封闭在壳体内部，避免焊接飞溅、铁屑吸附到磁体表面，长期使用后只需要擦拭壳体外表面即可，不需要清理磁体缝隙里的铁屑，降低了日常维护的工作量。支架的边角处做了小圆弧过渡处理，避免操作时尖锐边角划伤操作人员的手套或皮肤，符合车间工装的安全设计要求。和传统的螺丝压紧式角度夹具相比，这款磁吸支架不需要调节螺丝行程，靠磁力吸附即可完成固定，单步操作时间不超过两秒，在批量小件组对作业时，效率提升非常明显。针对焊接作业时的高温环境，壳体内部的磁体采用耐高温型号，可承受短时间的焊接热辐射，不会因为高温出现磁力快速衰减的问题，保证连续作业时的固定可靠性。
