龙门式数控铣削加工设备三维结构设计

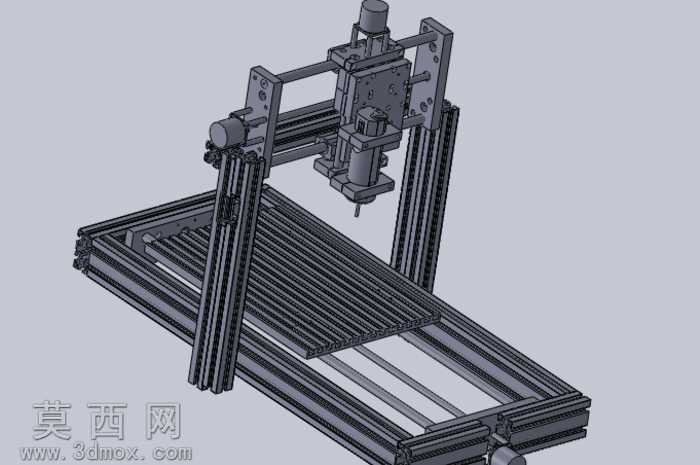

本作品为龙门式数控铣削加工设备的三维结构设计，整体采用工业铝型材搭建主体框架，在三维建模过程中严格遵循机械设计的装配公差规范，对每一处连接结构、运动副都做了精准的参数化建模，确保各部件之间的装配关系完全符合实际机械装配逻辑。从结构设计来看，设备采用经典的动龙门布局，底部为格栅式加工工作台，工作台面预留了标准的工件装夹槽位，能够适配不同尺寸的待加工工件装夹需求，工作台下方设置了横向传动的导轨安装位，为Y轴方向的运动提供稳定的支撑基础。两侧的立式立柱采用双铝型材拼接的加强结构，有效提升立柱的抗形变能力，横梁横跨在两侧立柱之上，搭载Z轴主轴滑台，主轴滑台部分集成了主轴电机、刀具装夹结构，能够实现铣削加工的主轴旋转输出，同时Z轴方向设置了线性导轨与传动丝杠结构，保证主轴上下进给的运动精度。建模过程中对所有传动部件做了运动干涉校验，确保X、Y、Z三个轴向的运动行程内不会出现部件碰撞的问题，各导轨、丝杠的安装座都设计了对应的螺栓连接孔位，完全还原真实设备的装配细节。材质渲染方面，对铝型材部件赋予了哑光金属铝的材质效果，对传动丝杠、导轨赋予了抛光钢材的材质，对主轴电机部分赋予了对应的工业漆面与金属端盖材质，整体渲染效果能够清晰区分不同功能的部件，直观展现设备的结构层次。设计思路上，该设备定位为小型数控铣削加工设备，整体结构兼顾了刚性与组装便捷性，采用标准铝型材作为主体框架能够降低加工制造成本，同时模块化的结构设计方便后续的维护与部件升级，各运动轴的传动布局经过优化，能够保证加工过程中的运动稳定性，减少切削过程中的震动对加工精度的影响，模型完整还原了设备从底部机架到顶部主轴的全部结构细节，可作为小型数控加工设备设计的参考结构使用。
