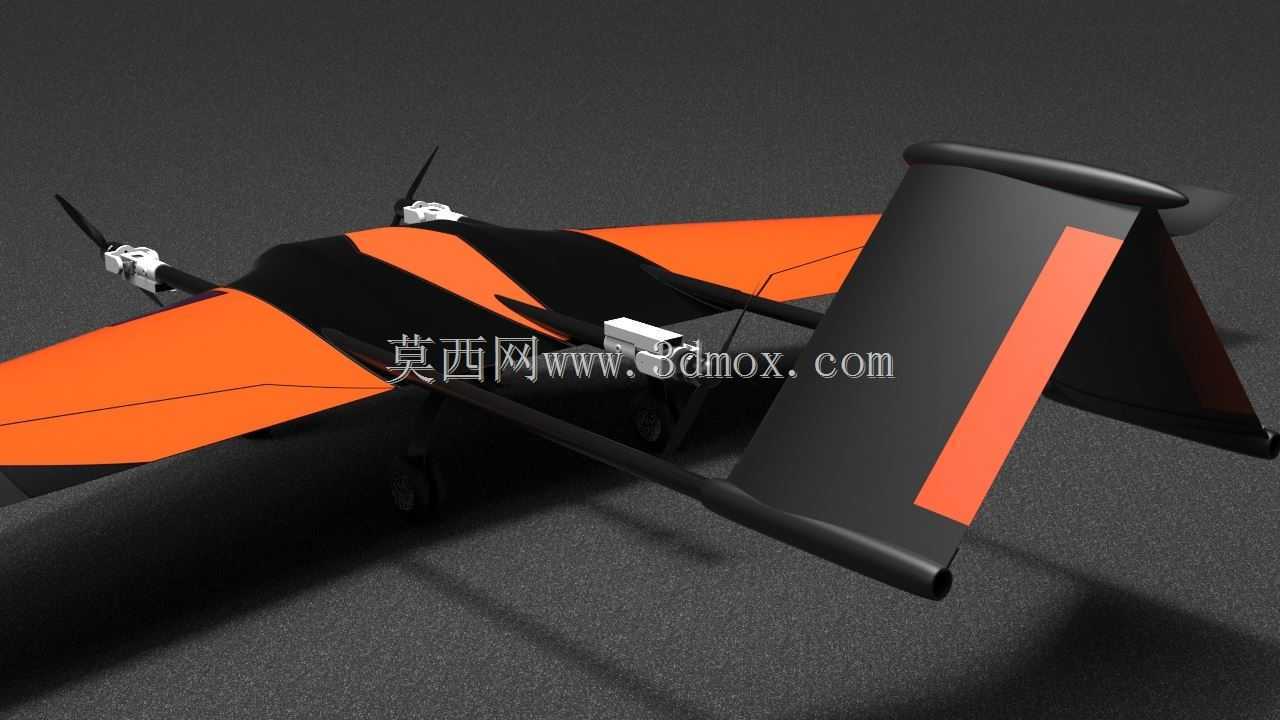

倾转旋翼V尾三旋翼无人机结构设计

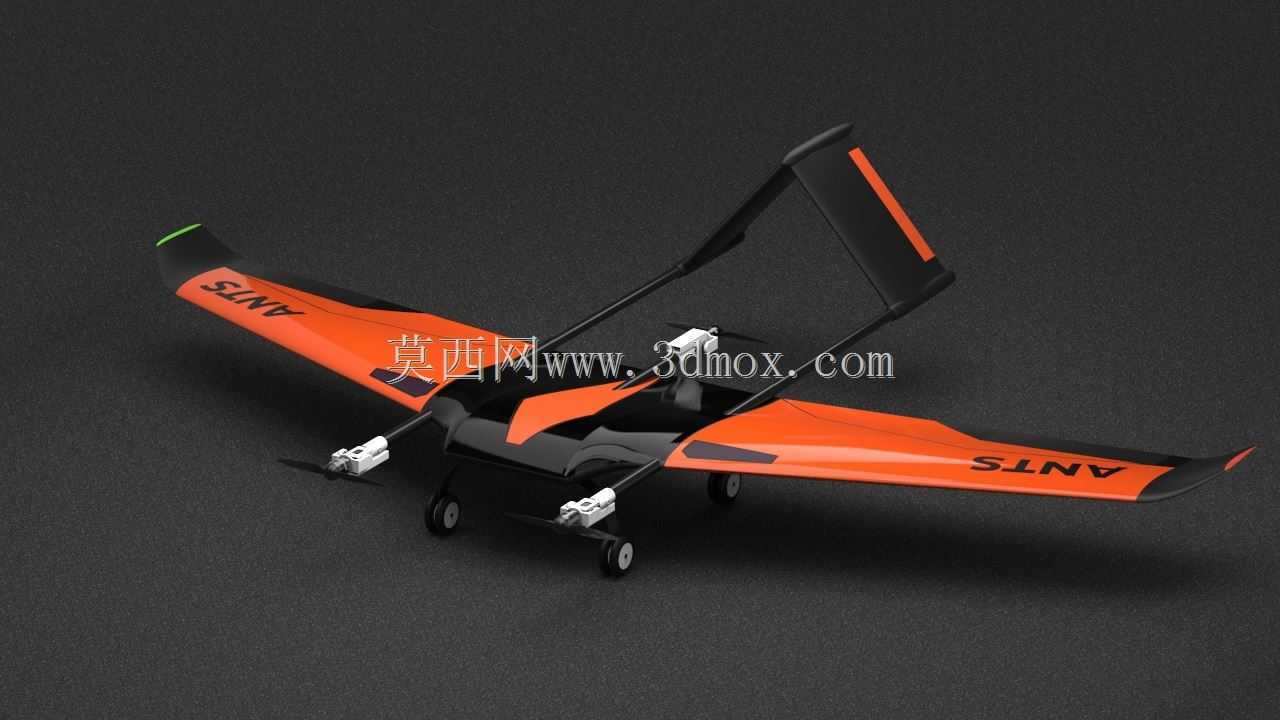

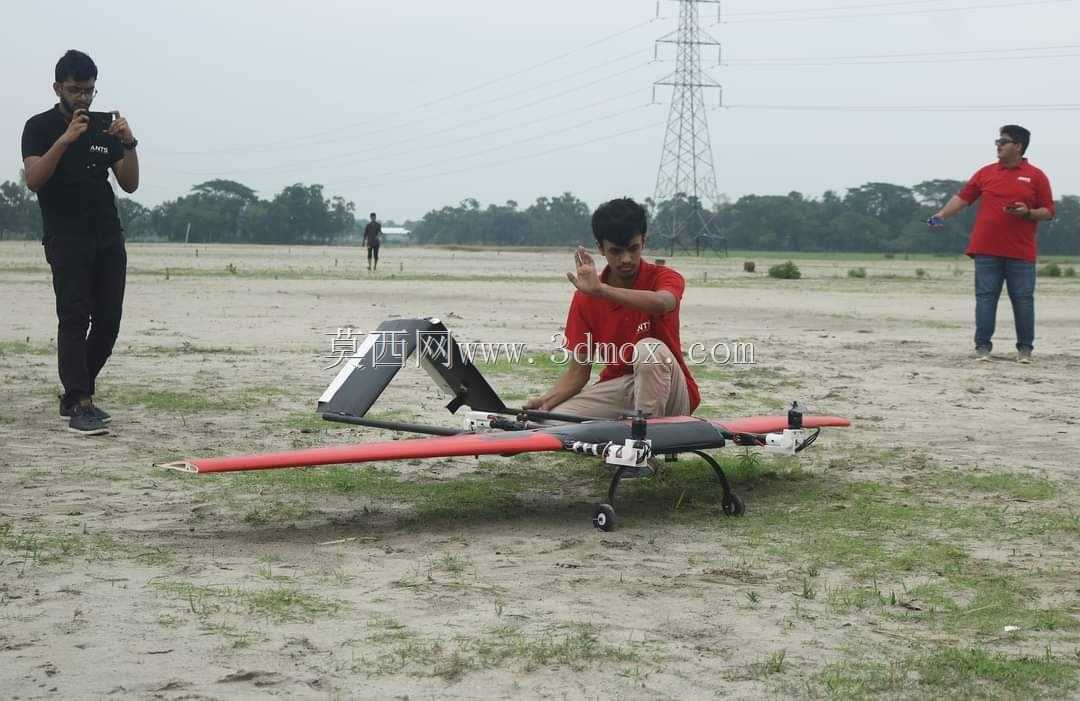

　　这套倾转旋翼V尾三旋翼无人机结构，面向垂直起降与固定翼高速巡航复合任务场景搭建，整套数模完整还原了从机身承力骨架、翼面气动外形、旋翼倾转机构到起落架收放边界的全部装配关系，可直接用于复合翼无人机的方案验证、结构干涉检查与改装设计参考。

　　从实际任务用途来看，这类三旋翼倾转构型兼顾多旋翼垂直起降的场地适应性与固定翼长航时巡航效率，不需要专用跑道即可在野外、舰船甲板、山区临时起降点完成起飞回收，升空后旋翼倾转至水平拉力状态，依靠固定翼升力维持飞行，作业半径与续航时间远高于同量级纯多旋翼，可适配航测巡检、边境巡查、应急通信中继、小体量物资投送等场景。相比常见的四旋翼加固定翼的复合翼构型，这套三旋翼倾转方案省去了独立的升力旋翼冗余重量，巡航阶段全部旋翼都提供前进拉力，气动阻力与死重控制更优。

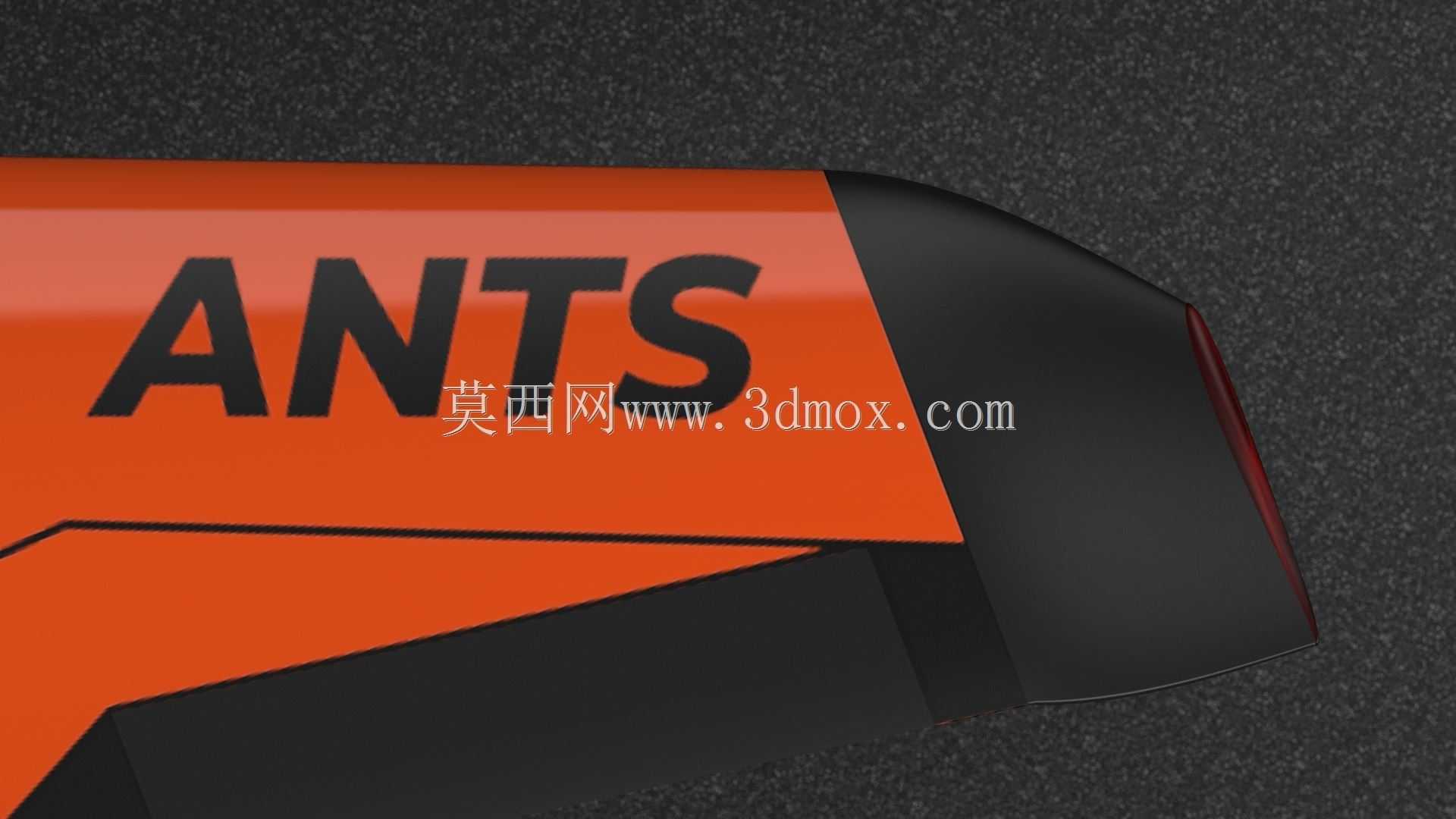

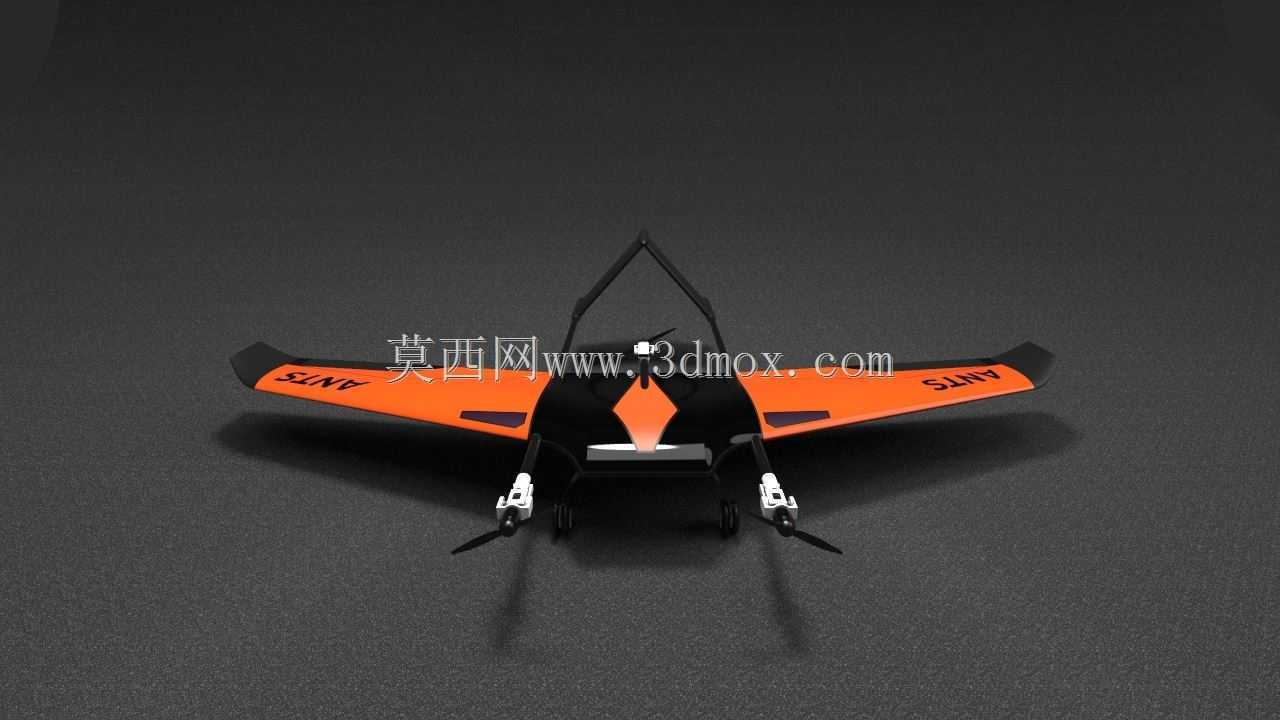

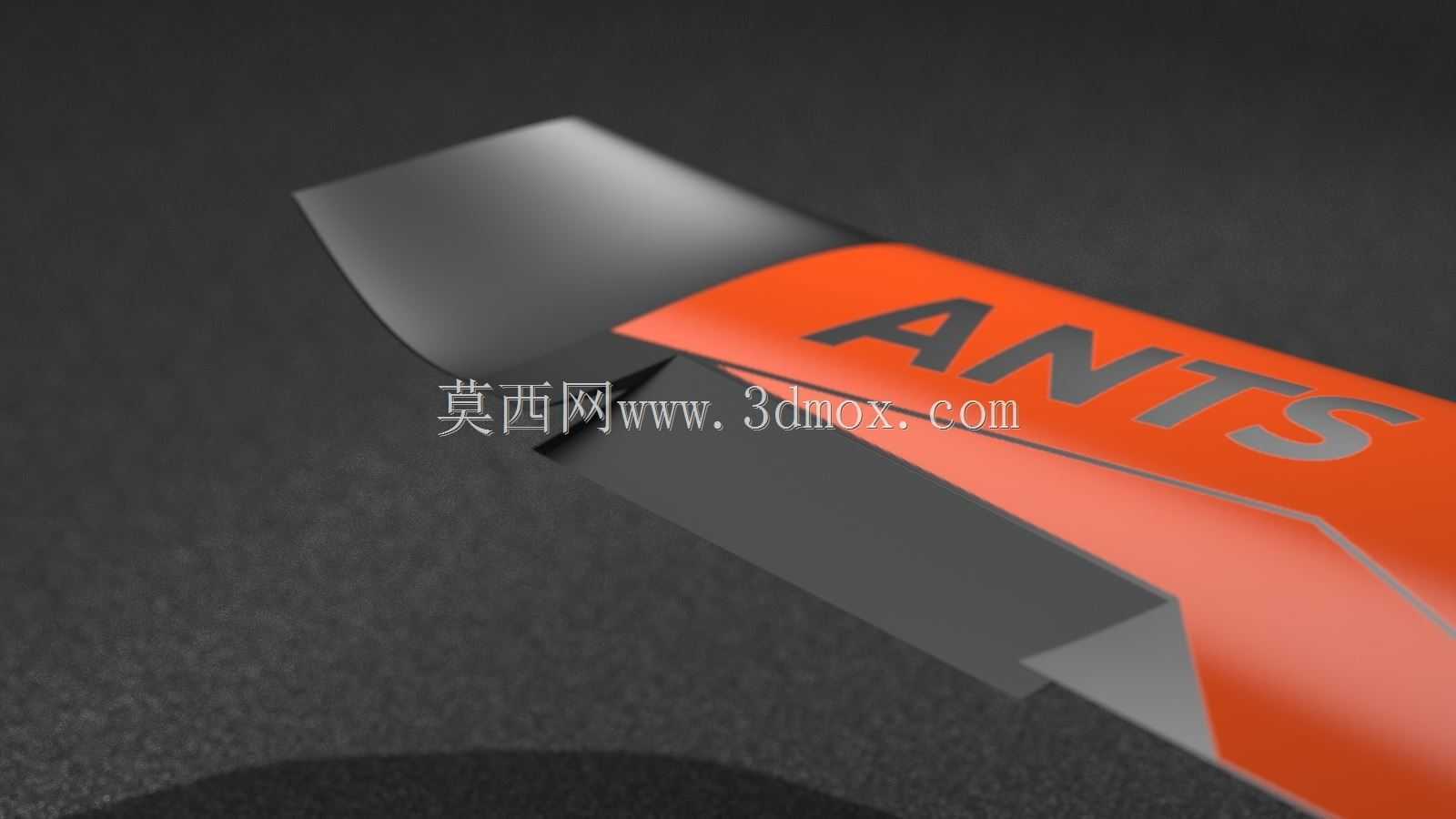

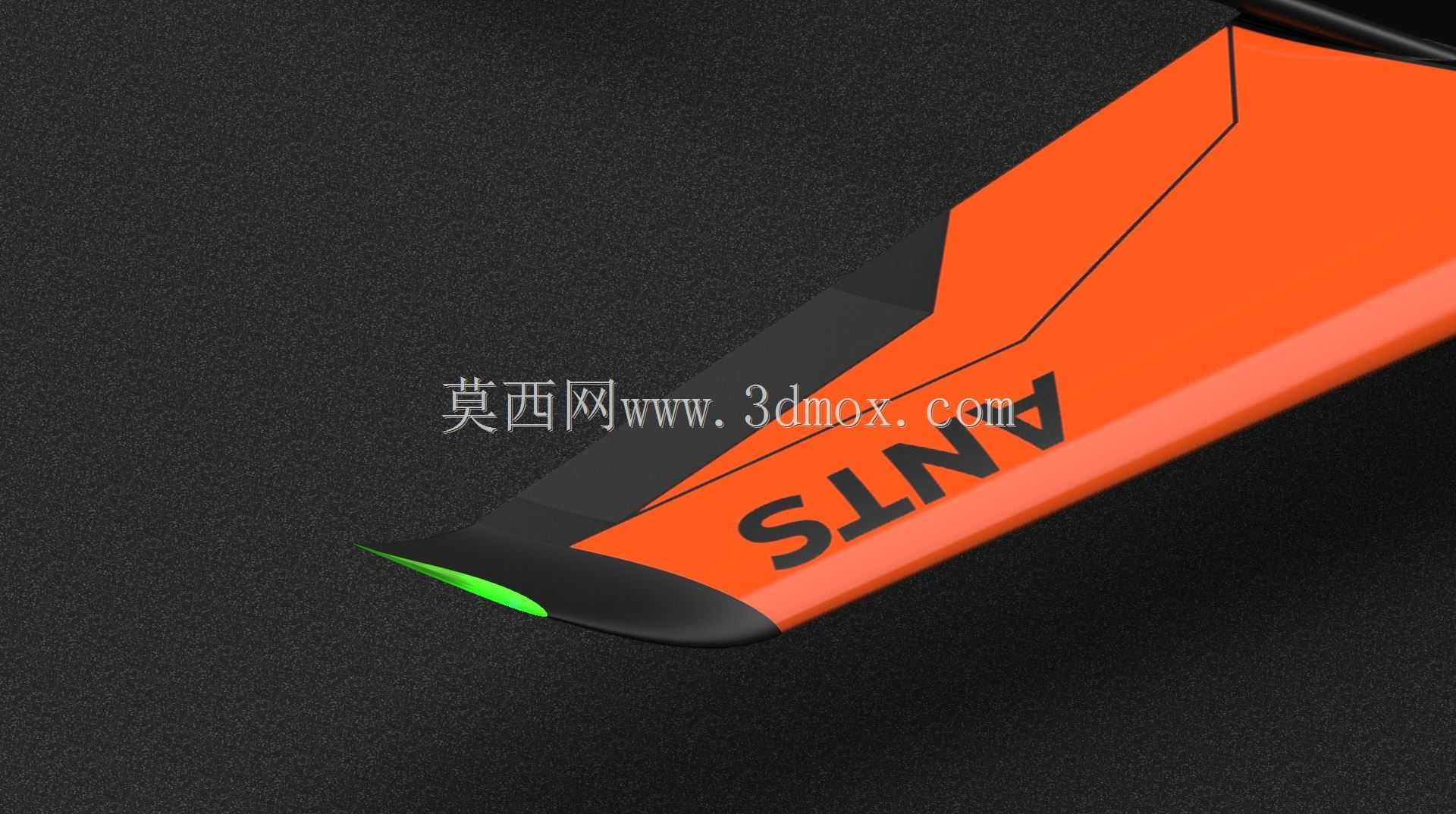

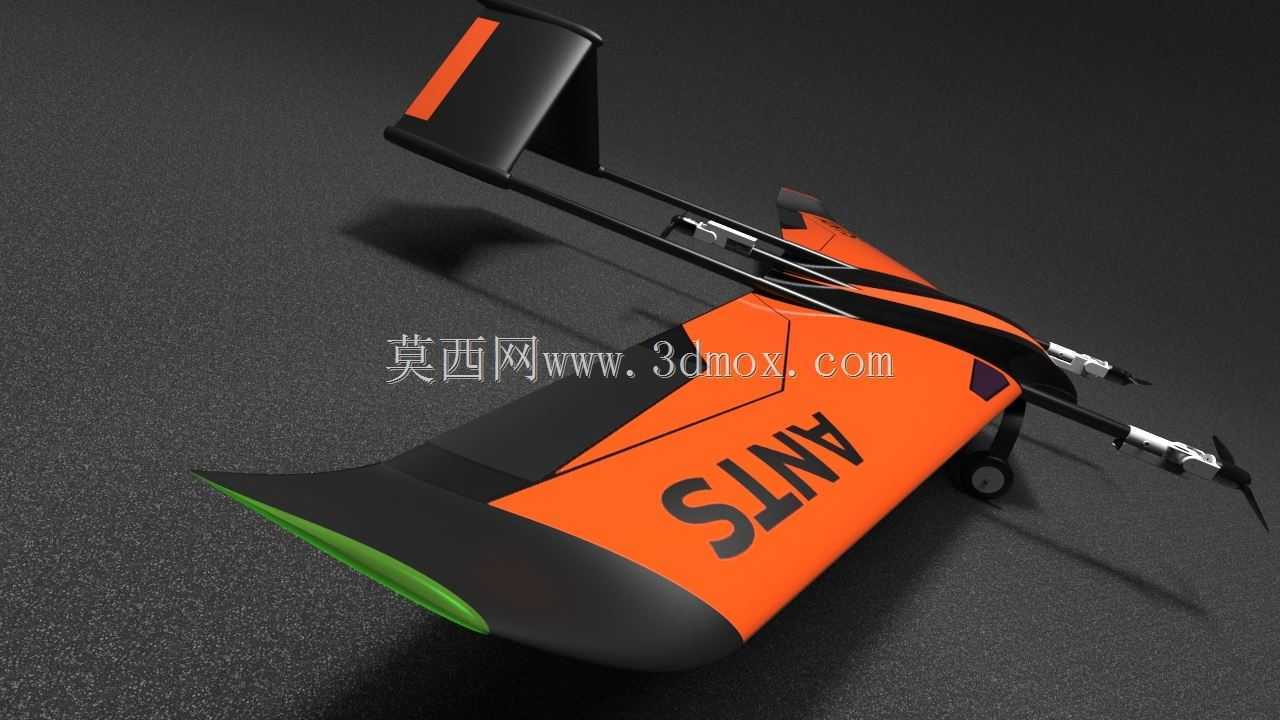

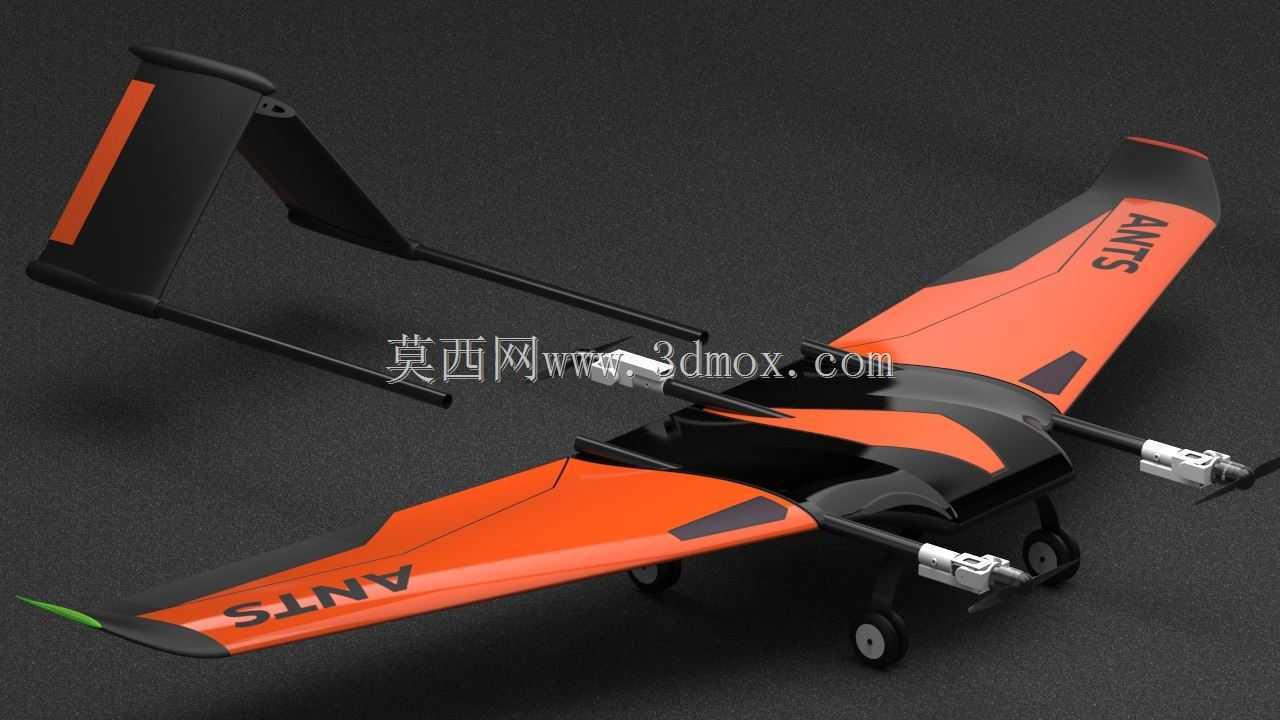

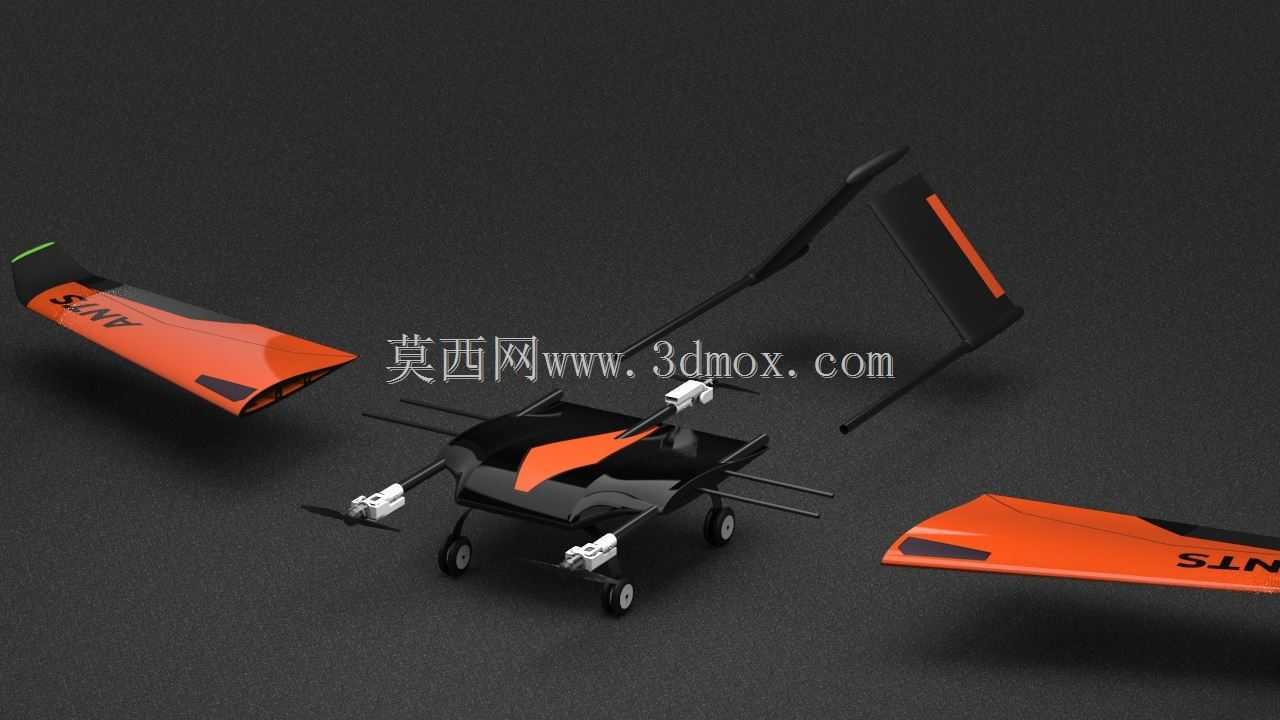

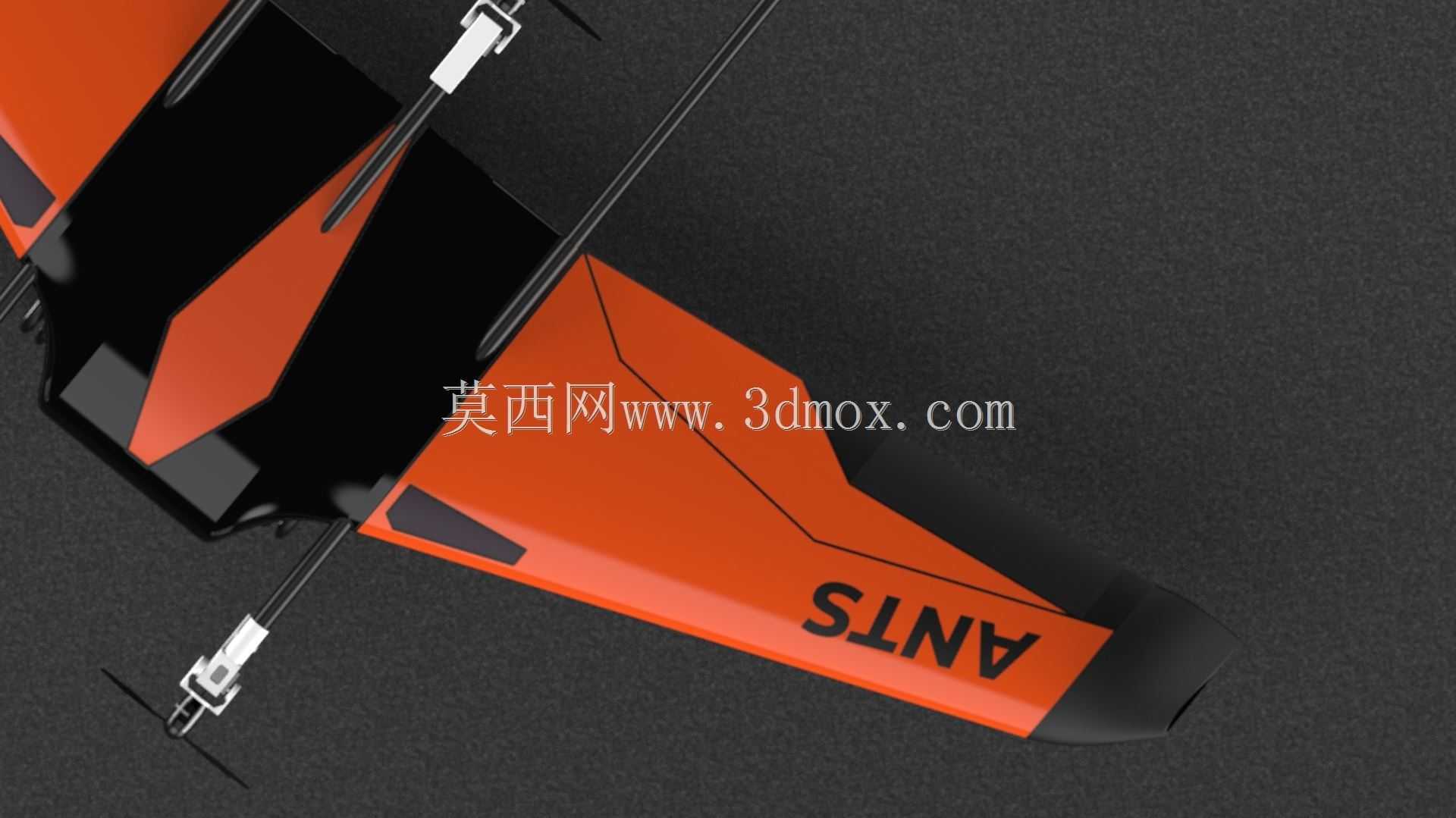

　　结构设计上，整机采用上单翼布局，机翼为大展弦比平直翼，翼型选用低雷诺数下升阻比表现稳定的高升力翼型，翼尖做了流线修型，机翼内部预留航电电池、飞控板、数传天线的安装舱位，翼梁采用碳纤维管预埋的泡沫夹芯结构思路，数模里机翼与机身的对接接口预留了快拆卡扣的安装空间，外场作业时机翼可快速拆卸，收纳后整机可放入小型便携箱，运输边界控制在单人可携带的尺寸范围内。尾段采用倒置V尾布局，两片尾翼向后上方张开，既同时承担垂尾的方向稳定与平尾的俯仰操纵功能，又能避免尾翼处在旋翼下洗流的强干扰区域，倾转旋翼的气流不会直接冲刷尾翼面，降低巡航与过渡飞行阶段的气动耦合扰动。

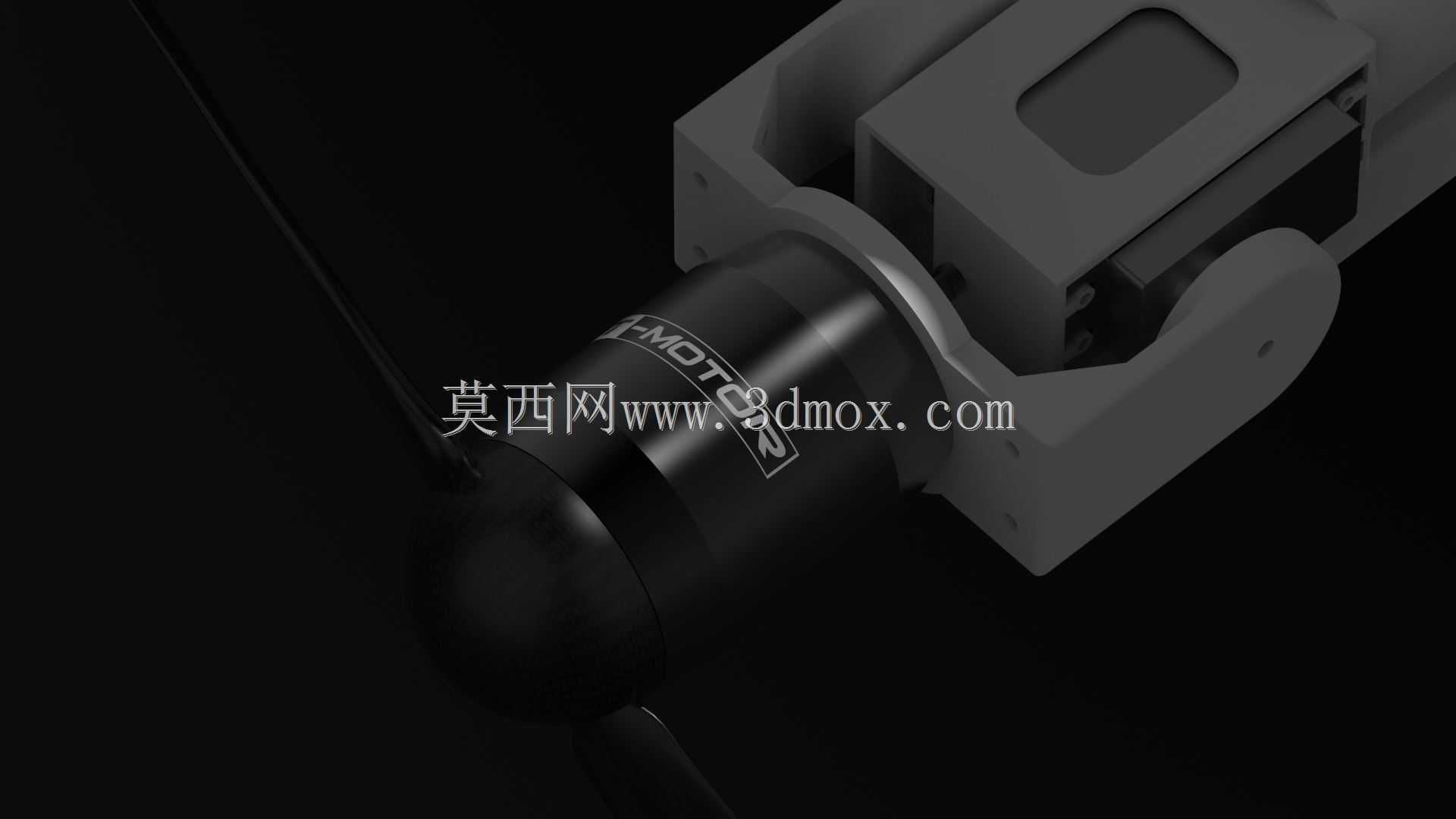

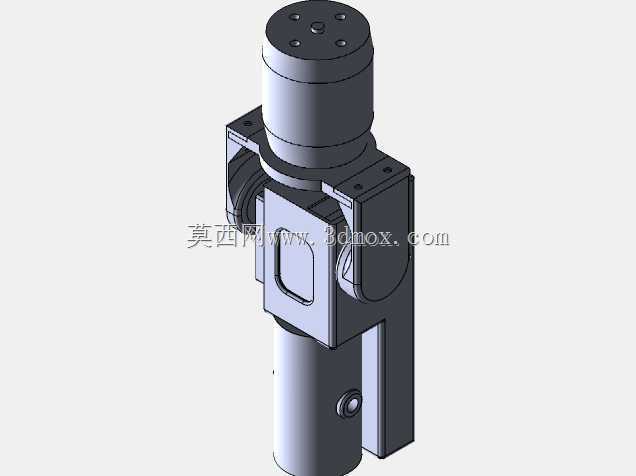

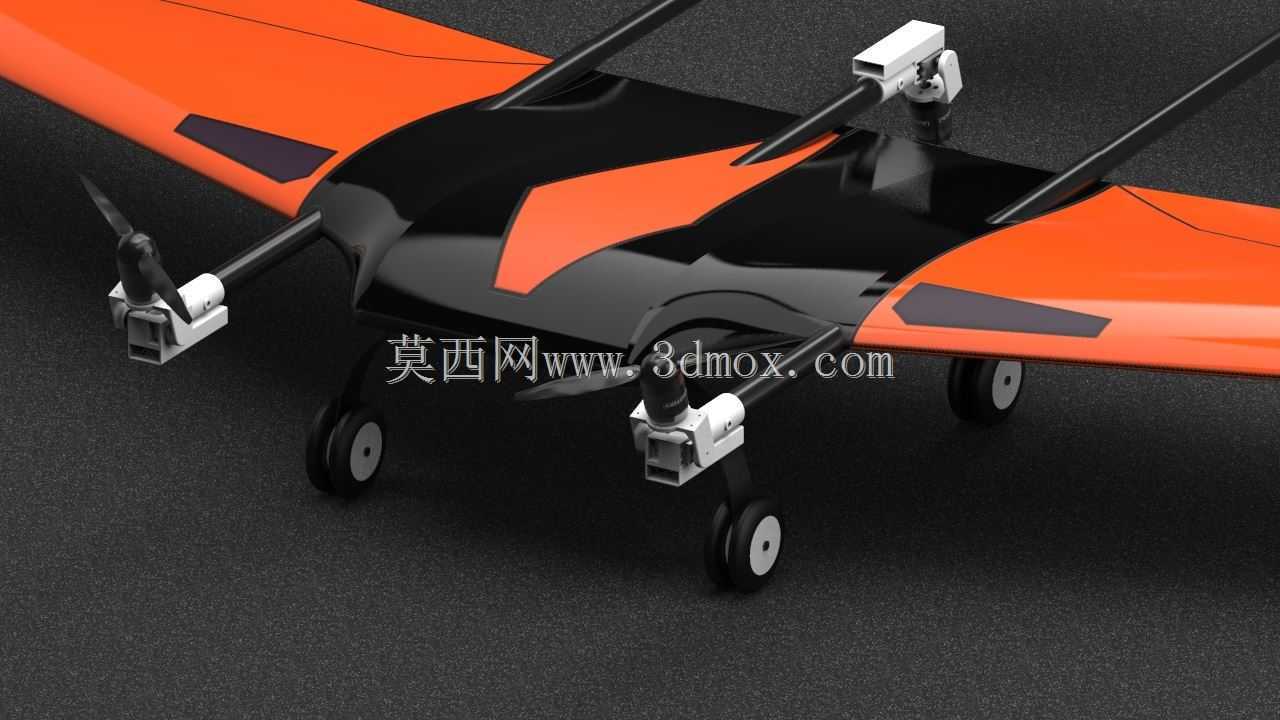

　　动力与倾转机构是这套结构的核心设计点：整机布置三处旋翼，左右机翼前缘各安装一套带倾转转轴的动力单元，机头位置设置第三处旋翼，三处旋翼的倾转舵机同步联动，垂直起降阶段旋翼转轴垂直地面，提供全部升力，过渡飞行阶段转轴逐步向前倾转，拉力从竖直向水平过渡，到达固定翼巡航状态后转轴完全水平，全部拉力用于克服飞行阻力。数模中倾转转轴的支撑座直接固定在机翼主翼梁的加强肋位置，倾转舵机的扭矩输出臂与动力电机座刚性连接，转轴两端设置深沟球轴承约束径向间隙，避免大拉力下电机座出现颤振；动力电机选用外转子无刷航模电机，螺旋桨为折叠桨设计，地面停放与收纳时桨叶可顺桨折叠，减少横向占用空间。

　　起落架采用前三点式轮式起落架，前轮为转向轮，安装在机头下方，两个主轮对称布置在机身中部下方，起落架支架采用碳纤维板材弯折成型，支架与机身连接处设置减震橡胶垫，既可以在垂直降落触地时缓冲冲击，也能在短距滑跑起降场景下承受滑跑载荷；起落架的安装高度经过边界校核，螺旋桨旋转平面到地面的安全间隙大于桨叶半径的1.2倍，起降过程中桨叶不会触地，机身腹部的任务舱最低点也预留了足够的离地间隙，避免不平跑道剐蹭舱内设备。

　　机身采用流线型纺锤体设计，截面从机头到机尾逐步收窄，最大截面位置布置在机翼对接处，也就是整机重心所在区域，电池、飞控等重质量部件全部集中在该区间，通过数模的质量属性校核可将整机重心调整到机翼气动焦点前方约15%平均气动弦长的位置，既保证固定翼巡航的纵向静稳定性，也让垂直起降阶段三旋翼的升力合力点与重心完全重合，降低倾转过渡过程中的配平难度。机身表面预留了数传天线、GPS模块、空速管的安装开孔，机头位置可换装小型光电吊舱，腹部任务舱可根据需求更换航拍相机、物资投放盒或者通信中继设备，接口全部采用标准化快装结构，不同任务模块切换不需要改动机身主承力结构。

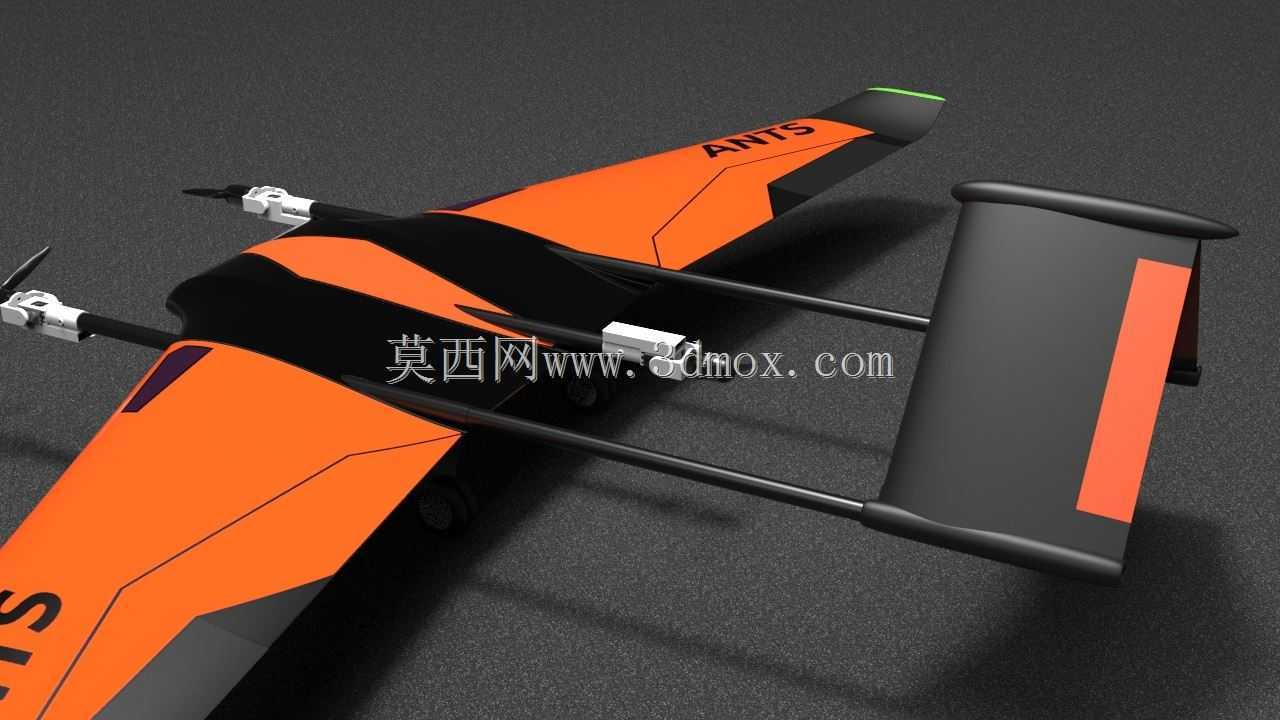

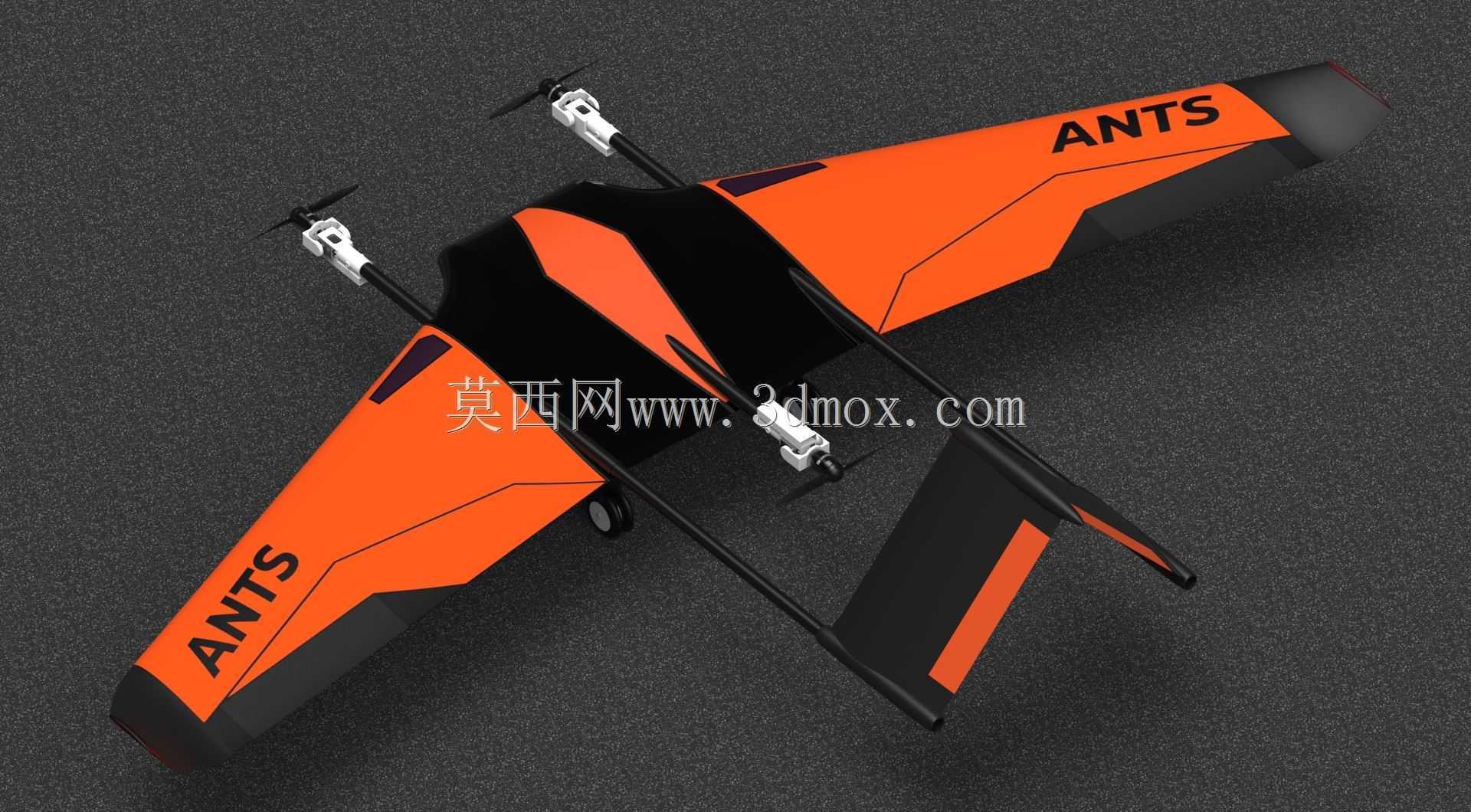

　　从安装边界与尺寸校核来看，整机翼展控制在两米以内，机身长度约一点五米，旋翼展开后的最大横向尺寸与翼展匹配，倾转机构的全行程转动过程中，螺旋桨旋转包络不会与机翼前缘、尾翼拉杆发生干涉，数模中已经完成了全倾转角度的运动仿真检查，0度垂直起降到90度水平巡航的整个转动区间内，所有运动部件的安全间隙都大于5毫米，不存在结构碰撞风险。V尾的两根尾撑杆从机身尾部向后延伸，尾翼与撑杆的连接处设置斜拉碳纤维丝加强，避免大机动飞行时尾翼出现变形抖振。整套结构在设计时同时兼顾了3D打印验证件与碳纤维复材量产两种工艺路径，机身隔框、翼肋、电机座等承力零件的壁厚都预留了加工余量，既可以直接用PLA或者尼龙材料3D打印出验证机完成试飞，也可以将模具件替换为碳纤维复材材料进一步降低整机重量，提升载荷能力。
