1/10比例仿真RC遥控轿车变速器结构

　　这款1/10比例的RC轿车变速器，主要面向仿真攀爬车、平跑遥控车的模型改装与整车装配场景，是遥控模型传动系统里的核心动力传递部件，负责将电机输出的转速与扭矩按照不同传动比调整后传递给驱动桥，匹配不同路况下的动力输出需求。从实际使用场景来看，这类比例变速器多用于仿真类RC模型的复刻搭建，不少玩家在做SCX10系列攀爬车的仿真外观改造时，会需要这类还原实车布局的传动部件来填补车架动力舱的结构空缺，同时兼顾基础的传动功能，不需要承担大扭矩竞速场景下的高强度载荷，更偏向仿真展示与轻度越野行走的使用需求。

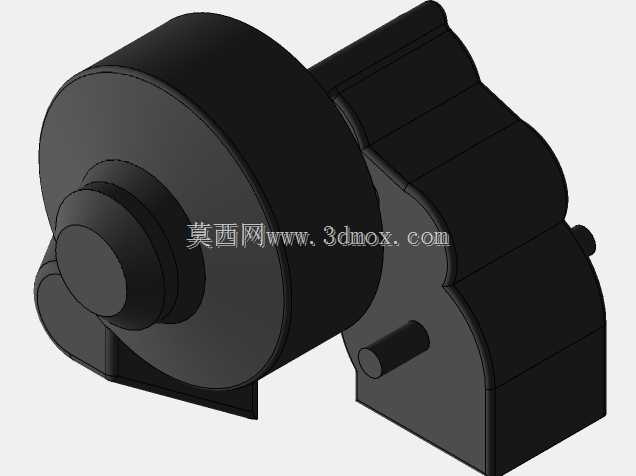

　　设计思路上没有做内部齿轮、换挡机构的精细化还原，而是基于实车变速器的外轮廓尺寸，按照1/10的缩放比例做测量式逆向建模，整体外形严格匹配真车变速器的壳体轮廓、输入输出轴的位置关系，保证安装到仿真车架上时，和周边的车架纵梁、电机安装位、分动箱连接位的边界尺寸完全契合，不会出现和周边仿真装饰件、结构件干涉的问题。从外形尺寸来看，主体壳体分为主传动腔和侧置的换挡机构腔两部分，主传动腔为圆形阶梯结构，最外侧的大直径端面是和电机连接的安装基准面，中心的阶梯凸台对应输入轴的安装位置，侧置的不规则壳体对应实车的换挡机构外罩，下方伸出的圆柱轴为输出端，和模型车的传动轴连接，整体安装孔位的位置按照常规SCX10车架的安装孔距做匹配，不需要额外打孔改造就能直接固定在车架的动力舱安装位上。

　　实际装配时需要注意，这款模型属于外观比例还原件，内部没有设置真实的齿轮传动结构，不能直接作为功能型变速器传递大扭矩动力，如果需要实现真实变速功能，需要在壳体内部预留的空间里自行加装微型齿轮组与换挡拨叉结构，当前模型的壳体壁厚、内部空腔尺寸已经预留了足够的改装空间，玩家可以根据自己的动力配置选择对应的模数齿轮进行加装。壳体的外形曲面做了简化处理，没有还原实车壳体上的细小加强筋、螺栓凸台等细节，整体线条流畅，3D打印时不需要做额外的支撑处理，能够直接打印出完整的壳体外形，适合做仿真外观件的快速制作。安装边界上，主壳体的最大直径、侧置壳体的突出长度都严格控制在1/10比例对应的尺寸范围内，安装后不会超出仿真车壳的内部空间，和车壳内壁之间预留了足够的间隙，避免车壳震动时和变速器壳体发生剐蹭，输出轴的中心高度和原厂SCX10车架的传动轴中心高完全一致，连接传动轴时不需要调整传动轴的长度与角度，能够保证传动的平顺性。
