电力变压器运输用实木包装箱结构

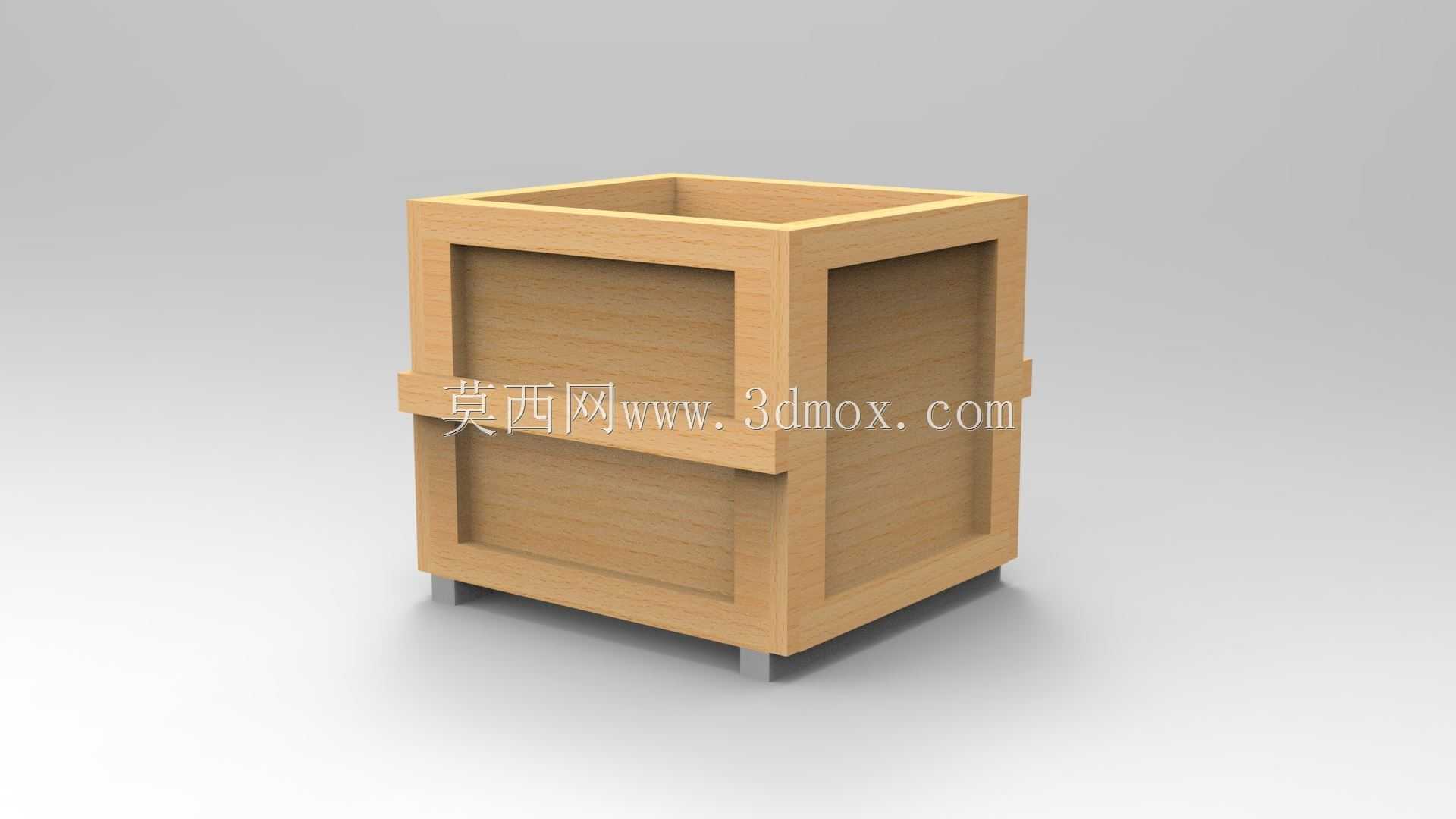

　　该结构围绕电力变压器出厂转运环节的防护需求展开，采用实木框架加围板的组合形式，整体为顶部开口的立方箱体，底部预留支撑脚位，可直接适配叉车叉取、托盘堆叠以及车间周转吊装作业。在变压器制造与交付链路中，这类包装箱主要承担成品或半成品在厂内跨车间转运、干线物流运输以及现场暂存过程中的防护作用，能够阻隔磕碰、粉尘与轻度潮气，同时为装卸作业提供稳定的受力边界。

　　从受力逻辑看，箱体四角设置连续竖向木方，形成主承载框架；侧面中部增加横向围档，将大面积木板分隔成上下两块受力区域，避免围板在堆码或侧向挤压时出现大面积挠曲。横向木档同时向外凸出，既可以在多箱并排存放时形成缓冲间隔，也能在捆扎打包时作为绑带的限位结构，减少绑带直接压伤木板或滑移的风险。箱底支撑脚将箱体抬离地面，一方面避免底板直接接触积水和粗糙地面，另一方面为叉车货叉插入留出明确空间，支撑脚的位置与箱底框架对齐，保证叉举过程中载荷能够传递到竖向骨架，而不是集中作用在薄板上。

　　外形上，箱体采用近似正方体的比例，适合放置轮廓方正、重心较高的变压器类设备。内部净空间需要围绕设备最大外形尺寸预留缓冲层位置，侧壁与设备之间通常放置泡沫、木条或防震垫，底部则根据设备重量增加垫木，使载荷分散到箱底框架。顶部开口的形式便于设备吊装入箱，封箱时可再加盖板和压条，通过钉子或螺栓与上口木方连接；若设备需要频繁检查，也可将盖板设计成可拆结构，减少开箱对箱体的破坏。

　　建模时需要区分框架件、围板件和底部支撑件三类零件。框架木方决定整体尺寸与装配基准，围板厚度影响侧面防护能力，底部横木则承担主要竖向载荷。各木板之间采用搭接和钉接关系，边角处应避免薄板单独受力；横向围档与竖框的交接位置需要保留足够嵌入长度，以提高抗冲击能力。对于重量较大的变压器，还应在箱底增加纵向托木，并在设备底座对应位置设置定位块，防止运输过程中内部窜动。

　　安装边界方面，箱体外部宽度和深度要结合货运车厢、集装箱以及叉车通道确定，支撑脚之间的开口需满足货叉宽度和插入高度要求；箱体高度则要兼顾设备起吊余量和封箱后的整体重心。堆叠存放时，上层箱脚应落在下层箱体的竖向框架附近，不应直接压在侧板中部。现场使用中，叉车应从支撑脚形成的通道平稳进入，起升位置尽量靠近箱体中心；吊装时则需通过底部托梁或专用吊具受力，避免直接吊挂侧面横档。

　　该结构没有复杂运动机构，设计重点在于材料布置、载荷传递和运输适配。通过厚实的木框架、分区围板、外凸横档和抬高底脚，箱体能够在变压器包装、仓储、装卸和发运过程中提供稳定防护，同时保持木制包装箱加工简单、修配方便、成本可控的特点。
